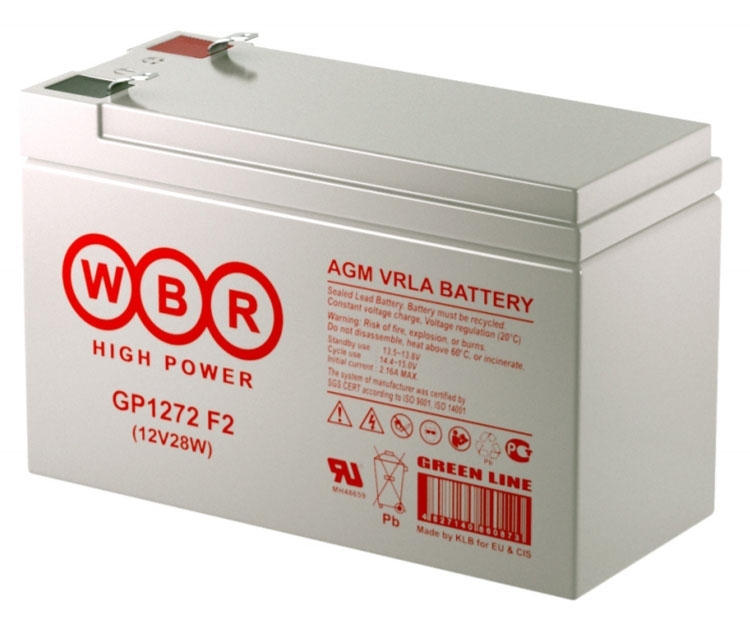

Характеристики WBR GP1272 28W
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR GP1272 28W – свинцово-кислотные батареи общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR GP1272 28W
| Кол-во элементов в блоке |
6 |
| Номинальное напряжение |
12 В |
| Номинальная емкость |
28 Вт/Эл при 15-мин. разряде до Uкон. - 1.60 В/Эл при 25 °С
7.2 Ач при 20-час. разряде до Uкон. - 1.75 В/Эл при 25 °С |
| Вес |
2.2 кг |
| Максимальный ток разряда |
105A (5 сек) |
| Внутреннее сопротивление |
19 мОм |
| Диапазон рабочих температур |
Разряд: от -40°С до +60°С
Заряд: от -20°С до +60°С
Хранение: от -40°С до +60°С |
| Номинальная рабочая температура |
25°С |
| Напряжение подзаряда |
13.5 - 13.8 В при 25°С |
| Максимальный ток заряда |
2.1 A |
| Напряжение заряда при циклическом режиме |
14.4 - 15.0 В при 25°С |
| Срок хранения |
До 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более
высокой температуре окружающей среды время хранения сокращается. |
| Выводы |
F2-Faston Tab 250 |
| Габаритные размеры |
| Длина |
151±2.0 мм |
| Ширина |
65±1.0 мм |
| Высота максимальная с клеммами |
100±2.0 мм |
| Конструкция |
| Положительный электрод |
Намазного типа в коррозионно-устойчивом свинцово-кальциевом сплаве |
| Отрицательный электрод |
Намазного типа в коррозионно-устойчивом свинцово-кальциевом сплаве |
| Сепарация |
Стекловолокнистый сепаратор |
| Электролит |
Обездвиженный водный раствор серной кислоты технология AGM плотностью 1,31 г/см3 |
| Материал корпуса |
Непрозрачный ударопрочный ABS/PP акрило-бутадиен-стирол |
| Крышка |
Непрозрачный ударопрочный ABS/PP |
| Вывод полюсного борна |
100% непроницаемый для газа и электролита |
| Предохранительный клапан |
Односторонний, срабатывает при избыточном давлении |
| Эксплуатация |
| Срок службы |
До 8 лет при 25°C |
| Обслуживание |
Во время срока службы долива воды не требуется |
| Количество циклов |
260 при 100% глубине разряда |
| Саморазряд |
Примерно 3% в месяц при 25°C |
Разряд постоянным током А (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
23.1 |
16.1 |
12.6 |
6.54 |
4.02 |
2.26 |
1.65 |
1.35 |
1.10 |
0.667 |
0.339 |
| 1.80В |
26.2 |
17.3 |
13.1 |
7.05 |
4.25 |
2.38 |
1.74 |
1.40 |
1.16 |
0.675 |
0.346 |
| 1.75В |
27.8 |
18.1 |
13.5 |
7.28 |
4.41 |
2.45 |
1.79 |
1.44 |
1.21 |
0.682 |
0.350 |
| 1.70В |
29.1 |
18.6 |
13.8 |
7.47 |
4.52 |
2.49 |
1.82 |
1.47 |
1.25 |
0.687 |
0.353 |
| 1.65В |
30.5 |
19.2 |
14.1 |
7.68 |
4.63 |
2.54 |
1.85 |
1.51 |
1.28 |
0.694 |
0.357 |
| 1.60В |
31.7 |
19.8 |
14.3 |
7.85 |
4.71 |
2.57 |
1.88 |
1.53 |
1.29 |
0.698 |
0.359 |
Разряд постоянной мощностью Вт/блок (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
43.8 |
30.0 |
24.0 |
12.1 |
7.70 |
4.10 |
3.08 |
2.85 |
2.47 |
1.36 |
0.690 |
| 1.80В |
47.0 |
31.8 |
25.2 |
12.9 |
8.38 |
4.52 |
3.32 |
2.93 |
2.53 |
1.40 |
0.705 |
| 1.75В |
49.0 |
33.2 |
25.8 |
13.6 |
8.63 |
4.72 |
3.48 |
3.00 |
2.58 |
1.42 |
0.718 |
| 1.70В |
51.0 |
34.3 |
26.5 |
14.1 |
8.87 |
4.92 |
3.62 |
3.05 |
2.62 |
1.43 |
0.728 |
| 1.65В |
52.8 |
35.5 |
27.3 |
14.4 |
9.08 |
5.07 |
3.72 |
3.10 |
2.65 |
1.44 |
0.737 |
| 1.60В |
54.3 |
36.5 |
28.0 |
14.6 |
9.23 |
5.20 |
3.80 |
3.15 |
2.68 |
1.45 |
0.743 |
|
|
