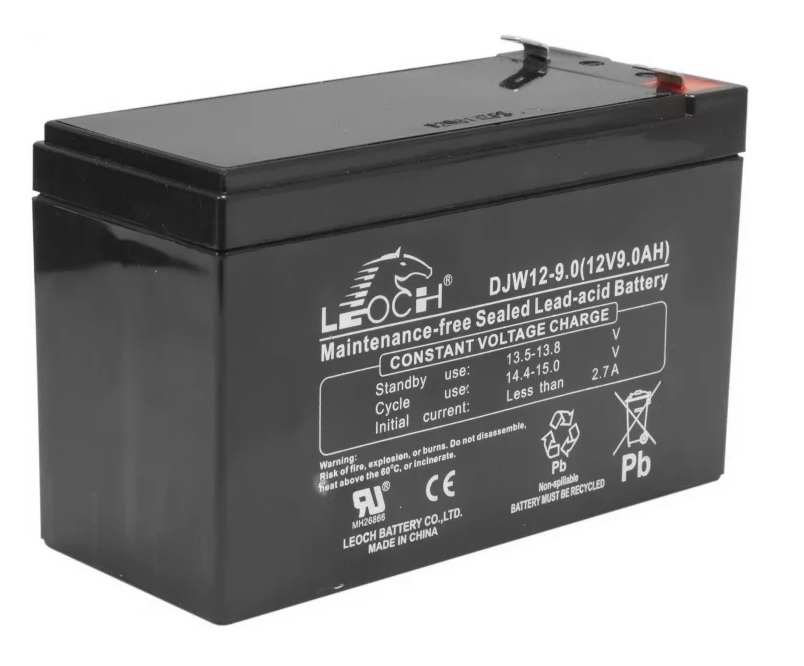

Характеристики Leoch DJW12-9.0
Наименование, заводской артикул |
DJW12-9.0 |
Номинальное напряжение |
12 В |
Номинальная емкость (20 час) |
9,0Aч |
Размеры |
Длина 151± 1 мм Ширина 65 ± 1 мм Высота 94±1 мм Макс. высота 100 ±1 мм |
Вес |
2,75 кг |
Материал корпуса |
ABS |
Максимальный ток разряда |
120 А (5 сек) |
Внутреннее сопротивление |
15 мОм |
Температурный диапазон (оптимальная температура 25 ±3 ?С) |
Разряд: -40?С ~ 60?С Заряд: 0?С ~ 40?С Хранение: -40?С ~ 40?С |
Тип выводов |
Т1 / Т2 |
Заряд (циклический режим) |
Максимальный ток заряда не более 2,7 А Напряжение заряда 14,4-15,0 В при 25?С Температурный коэффициент -30 мВ/?С |
Заряд (буферный режим) |
Максимальный ток заряда не ограничен Напряжение заряда 13,5-13,8 В при 20?С Температурный коэффициент -20 мВ/?С |
Зависимость емкости от температуры |
40?С 103% номинальной емкости 25?С 100 % номинальной емкости 0 ?С 86 % номинальной емкости |
Саморазряд |
Могут храниться 6 месяцев при 25?С. Перед использованием необходимо зарядить. При более высокой температуре хранения время хранения сокращается. |
Разряд постоянным током : A ( 25?С) |
Uкон/ время разряда
|
5 мин |
10 мин |
15 мин |
20 мин |
25 мин |
30 мин |
40 мин |
50 мин |
60 мин |
90 мин |
120 мин |
1.80 В/Эл |
32,95 |
22,11 |
15,79 |
13,35 |
11,48 |
10,03 |
7,57 |
6,29 |
5,52 |
3,88 |
3,04 |
1.75 В/Эл |
40,09 |
24,68 |
17,17 |
14,14 |
12,05 |
10,45 |
7,86 |
6,49 |
5,64 |
3,96 |
3,10 |
1.70 В/Эл |
42,95 |
25,96 |
17,95 |
14,67 |
12,41 |
10,68 |
8,04 |
6,63 |
5,74 |
4,03 |
3,15 |
1.65 В/Эл |
44,18 |
26,45 |
18,34 |
14,90 |
12,59 |
10,81 |
8,14 |
6,70 |
5,79 |
4,05 |
3,17 |
1.60 В/Эл |
45,00 |
26,81 |
18,55 |
15,03 |
12,69 |
10,89 |
8,19 |
6,76 |
5,83 |
4,07 |
3,18 |
1.50 В/Эл |
45,41 |
27,04 |
18,69 |
15,13 |
12,76 |
10,95 |
8,23 |
6,8 |
5,85 |
4,08 |
3,18 |
Разряд постоянной мощностью : Вт ( 25?С) |
Uкон/ время разряда
|
5 мин |
10 мин |
15 мин |
20 мин |
25 мин |
30 мин |
40 мин |
50 мин |
60 мин |
90 мин |
120 мин |
1.80 В/Эл |
61,5 |
42,0 |
30,4 |
25,9 |
22,4 |
19,7 |
15,0 |
12,5 |
11,0 |
7,8 |
6,0 |
1.75 В/Эл |
73,5 |
46,8 |
33,0 |
27,4 |
23,5 |
20,5 |
15,5 |
12,9 |
11,2 |
7,9 |
6,2 |
1.70 В/Эл |
78,7 |
49,3 |
34,5 |
28,5 |
24,2 |
21,0 |
15,9 |
13,2 |
11,4 |
8,0 |
6,3 |
1.65 В/Эл |
81,0 |
50,2 |
35,3 |
28,9 |
24,6 |
21,2 |
16,1 |
13,3 |
11,5 |
8,1 |
6,3 |
|
|
