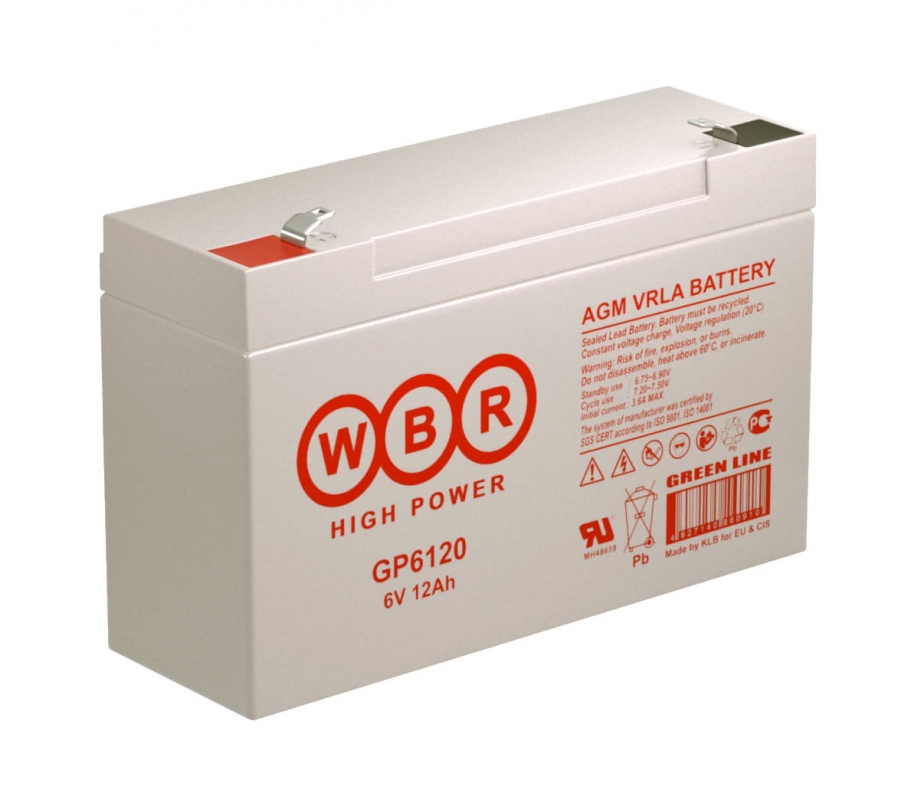

Характеристики WBR GP 6120
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR GP 6120 – свинцово-кислотные батареи общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR GP 6120
Кол-во элементов в блоке |
3 |
Номинальное напряжение |
6 |
Номинальная емкость |
12 Aч при 20-час. Разряде до Uкон. - 1.75 В/Эл при 25 °С |
Вес |
1.84 кг |
Максимальный ток разряда |
180A (5 сек) |
Внутреннее сопротивление |
6 мОм |
Диапазон рабочих температур |
разряд: от от -40°С до +60°С Заряд: от -20°С до +60°С Хранение: от -40°С до +60°С |
Номинальная рабочая температура |
25°С |
Напряжение подзаряда |
6.75 - 6.9 В при 25°С |
Максимальный ток заряда |
3.6 A |
Напряжение заряда при циклическом режиме |
7.2 - 7.5 В при 25°С |
Срок хранения |
до 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается. |
Выводы |
F1/F2 |
Материал корпуса |
Ударопрочный ABS (акрило-бутадиен-стирол) |
Размеры, мм
Длина | Ширина | Высота | Высота (с клеммами) |
151 |
50 |
94 |
99 |
Разряд постоянным током А (25 град. С)
UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1.85В |
39.5 |
27.1 |
20.2 |
12.0 |
7.32 |
3.95 |
2.95 |
2.30 |
1.85 |
1.13 |
0.610 |
1.80В |
41.2 |
30.0 |
21.0 |
12.3 |
7.56 |
4.15 |
3.00 |
2.33 |
1.95 |
1.16 |
0.617 |
1.75В |
44.3 |
31.8 |
22.3 |
13.0 |
8.02 |
4.40 |
3.11 |
2.47 |
2.07 |
1.20 |
0.630 |
1.70В |
45.2 |
32.4 |
22.4 |
13.5 |
8.18 |
4.49 |
3.17 |
2.52 |
2.11 |
1.22 |
0.645 |
1.65В |
47.1 |
33.4 |
23.4 |
13.8 |
8.42 |
4.62 |
3.26 |
2.59 |
2.17 |
1.26 |
0.670 |
1.60В |
47.8 |
33.7 |
23.6 |
14.1 |
.45 |
4.56 |
3.29 |
2.62 |
2.21 |
1.31 |
0.692 |
Разряд постоянной мощностью Вт/блок (25 град. С)
UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1.85В |
72.5 |
47.7 |
39.5 |
22.2 |
13.5 |
7.85 |
5.88 |
4.75 |
3.92 |
2.10 |
1.09 |
1.80В |
77.9 |
52.4 |
41.5 |
24.0 |
14.4 |
8.51 |
5.95 |
4.80 |
4.15 |
2.21 |
1.20 |
1.75В |
80.3 |
54.0 |
42.8 |
24.7 |
14.6 |
8.77 |
6.35 |
4.85 |
4.28 |
2.28 |
1.23 |
1.70В |
81.9 |
55.1 |
43.7 |
25.2 |
15.1 |
8.95 |
6.37 |
4.87 |
4.32 |
2.33 |
1.26 |
1.65В |
85.7 |
57.5 |
45.9 |
27.0 |
15.7 |
9.29 |
6.45 |
4.94 |
4.40 |
2.44 |
1.35 |
1.60В |
87.5 |
58.9 |
46.2 |
27.4 |
15.9 |
9.40 |
6.58 |
4.98 |
4.44 |
2.47 |
1.39 |
|
|
