Описание

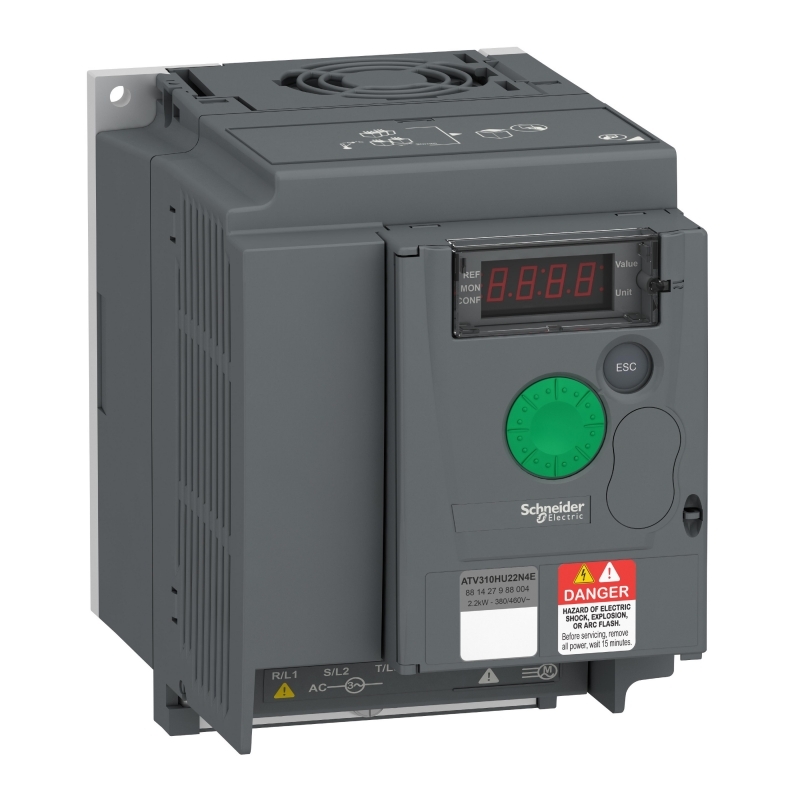

ATV310HU22N4E продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV310HU22N4E с определяющими характеристиками мощность 2,2 кВт, напряжение 380V, количество фаз 3ф продается с официальной гарантийной программой Шнейдер. Доставка ATV310HU22N4E осуществляется по всей России. Интегрирование в проектируемые и существующие системы
Характеристики ATV310HU22N4E
Основные характеристики серия продукта - Altivar Easy 310 тип устройства или его аксессуаров - Привод с регулируемой частотой вращения специальная область применения продукта - Простая машина стиль сборки - С радиатором краткое название устройства - ATV310 число фаз сети - Трехфазный [Us] номинальное напряжение сети - 380...460 V (- 15...10 %) мощность двигателя, кВт - 2.2 кВт мощность двигателя, л.с. - 3 лс уровень шума - 50 дБ Дополнительные характеристики назначение изделия - Асинхронные электродвигатели количество в одном комплекте - Комплект из 1 шт. фильтр помех - Без фильтра помех тип охлаждения - Встроенный вентилятор частота сети питания - 50/60 Hz +/- 5 % протокол порта обмена данными - Modbus тип разъема - RJ45 для Modbus на лицевой панели физический интерфейс - 2-проводн. RS 485 для Modbus кадр передачи - RTU для Modbus скорость передачи - 4800 бит/с 9600 бит/с 19200 bit/s 38400 бит/с кол-во адресов - 1...247 адреса для Modbus служба обмена данными - Регистр временного хранения считывания (03), обмен сообщениями: 29 слов Одиночный регистр записи (06), обмен сообщениями: 29 слов Составные регистры записи (16), обмен сообщениями: 27 слов Составные регистры чтения/записи (23), обмен сообщениями: 4/4 слов Идентификатор устройства считывания (43) линейный ток - 7.2 А полная мощность - 5.7 кВ·А предполагаемый линейный Isc - <=" 5 кА непрерывный выходной ток - 5.5 А в 4 kHz макс. переходной ток - 8.3 А для 60 с рассеиваемая мощность, Вт - 66.32 Вт при In выходная частота привода - 0.5...400 Гц номинальн. частота коммутации - 4 kHz частота коммутации - 2...12 kHz (регулируем.) диапазон скоростей - 1...20 переходная перегрузка по вращающему моменту - 170...200 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя тормозной момент - До 150 % номинального момента двигателя с тормозным резистором при высокой инерции До 70 % номинального момента двигателя без тормозного резистора профиль управления асинхронным электродвигателем - Коэффициент энергосбережения Квадратичная функция напряжение/частота Бессенсорное векторное управление компенсация проскальзывания вала двигателя - Регулируем. Предустановленный на заводе выходное напряжение - 380...460 В трехфазный электрическое соединение - 1,5...2,5 мм² в зажим L1, L2, L3, PA/+, PB, U, V, W момент затяжки - 0.8...1 Н-м изоляция - Между цепями питания и управления питание - Внутреннее питание для регулировочного потенциометра : 5 V (4.75...5.25 В) пост. ток 10 мА с защита от перегрузки и короткого замыкания Внутреннее питание для логических входов : 24 В (20.4...28.8 В) пост. ток 100 мА с защита от перегрузки и короткого замыкания номер аналогового входа - 1 Тип подключения - Задаваемый ток (AI1) 0...20 mA, полное сопротивление 250 Ом Задаваем. напряжение (AI1) 0...10 V, полное сопротивление 30 кОм Задаваем. напряжение (AI1) 0...5 V, полное сопротивление 30 кОм количество дискретных входов - 4 тип дискретного входа - 24 V (18...30 V) программируемый, в LI1...LI4 клемма(ы) тип дискретных входов - Положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1) Отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм длительность выборки - 10 ms for analogue input 20 ms, допуск +/- 1 ms для логический вход ошибка линеаризации - +/- 0,3 % от максимального значения для аналоговый вход номер аналогового выхода - 1 тип аналогового выхода - AO1 напряжение, задаваемое программным способом : 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит AO1 ток, задаваемый программным способом : 0...20 mA, полное сопротивление: 800 Ом, разрешение 8 бит количество дискретных выходов - 2 тип дискретного выхода - (LO+, LO-) логический выход (R1A, R1B, R1C) защищенный релейный выход 1 переключающ. минимальный коммутируемый ток - 5 мА в 24 В пост. ток для логическое реле макс. коммутируемый ток - 2 А при 250 V пер. ток вкл. индуктивн. нагрузка (cos ? =" 0.4 "L/R =" 7 мс) для логическое реле<br ">2 А при 30 V пост. ток вкл. индуктивн. нагрузка (cos ? =" 0.4 "L/R =" 7 мс) для логическое реле<br ">3 А при 250 V пер. ток вкл. резистивные нагрузка (cos ? =" 1 "L/R =" 0 мс) для логическое реле<br ">4 А при 30 V пост. ток вкл. резистивные нагрузка (cos ? =" 1 "L/R =" 0 мс) для логическое реле программы ускорения и замедления - S U Линейно от 0…999.9 с торможение до остановки - By DC injection, <=" 30 "s типы реализуемых защит - При обрыве фазы на входе в трехфазных Тепловая защита двигателя от привода посредством непрерывной циркуляции I²t Повышенное напряжение линии питания Повышенное напряжение питания Сверхток между выходной фазой и землей Защита от перегрева Короткое замыкание между фазами двигателя разрешение по частоте - АЦП 10-разрядный для аналоговый вход 0,1 Гц для дисплейный блок постоянная времени - 20 мс, допуск +/- 1 ms для изменения опорного значения рабочее положение - Вертикальный +/- 10 градусов высота - 151 мм ширина - 105 мм глубина - 143 мм масса продукта - 1.1 кг Условия эксплуатации электромагнитная совместимость - Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с EN/IEC 61000-4-11 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам (уровень тестирования: уровень 4) в соответствии с EN/IEC 61000-4-4 Испытание стойкости к с электролитическому разряду (уровень тестирования: уровень 3) в соответствии с EN/IEC 61000-4-2 Стойкость к наведенным помехам (уровень тестирования: уровень 3) в соответствии с EN/IEC 61000-4-6 Испытание на стойкость к радиочастотным помехам (уровень тестирования: уровень 3) в соответствии с EN/IEC 61000-4-3 Испытание невосприимчивости к импульсным помехам (уровень тестирования: уровень 3) в соответствии с EN/IEC 61000-4-5 стандарты - EN/IEC 61800-3 EN/IEC 61800-5-1 степень защиты IP - IP41 в верхний IP20 без панели-заглушки на верхней части степень загрязнения - 2 в соответствии с EN/IEC 61800-5-1 характеристики окружающей среды - Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 Стойкость к пылевому загрязнению класс 3S2 в соответствии с EN/IEC 60721-3-3 ударопрочность - 15 gn (продолжительность =" 11 мс) в соответствии с "EN/IEC 60068-2-27 относительная влажность - 5...95 % (без образования конденсата) в соответствии с IEC 60068-2-3 5...95 % (без падения капель воды) в соответствии с IEC 60068-2-3 температура окружающей среды при хранении - -25...70 °C рабочая температура окружающей среды - -10...55 °C без ухудшения номинальных значений 55...60 °C защитная крышка снята с верхней части привода с уменьшением номинального тока на 2,2 % на каждый дополнительный °C рабочая высота - <= 1000 м без ухудшения номинальных значений
|
|
