Частотный преобразователь Altivar ATV610D11N4 11кВт 380V 3ф Schneider Electric

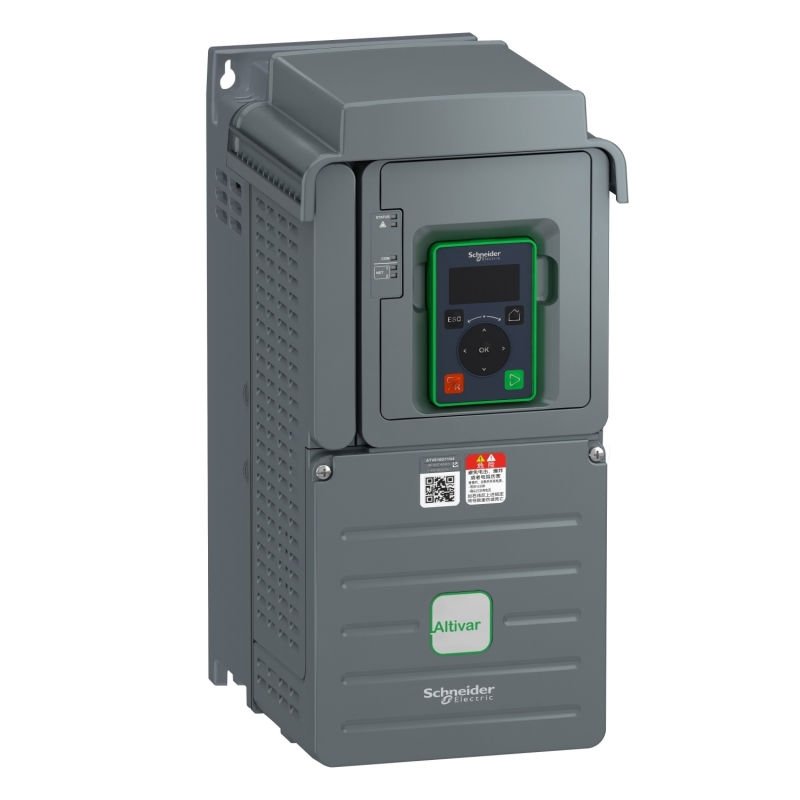

Фото 1: Частотный преобразователь Altivar ATV610D11N4 11кВт 380V 3ф Schneider Electric
Код товара: 2692499
Цена: 35 879 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой Schneider Electric ATV610D11N4 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

ATV610D11N4 продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV610D11N4 с определяющими характеристиками мощность 11 кВт, напряжение 380V, количество фаз 3ф продается с официальной гарантийной программой Шнейдер. Доставка ATV610D11N4 осуществляется по всей России. Интегрирование в проектируемые и существующие системы

Характеристики Schneider Electric ATV610D11N4

серия продукта Altivar Easy 610
тип устройства или его аксессуаров Привод с регулируемой частотой вращения
специальная область применения продукта Вентилятор, насос, компрессор, конвейер
краткое название устройства ATV610
исполнение Стандартное исполнение
назначение изделия Асинхронные электродвигатели
исполнение выключателя Устанавливаемый в шкафу
фильтр электромагнитной совместимости Встроенный conforming to EN/МЭК 61800-3 категория C3 with 50 м maximum
степень защиты IP IP20
тип охлаждения Принуд. конвекция
частота сети питания 50...60 Hz (+/-5 %)
число фаз сети 3 фазы
[Us] номинальное напряжение сети 380...415 В (- 15...10 %)
мощность двигателя, кВт 11 кВт нормальная нагрузка
7.5 кВт тяжелые условия
мощность двигателя, л.с. 15 лс нормальная нагрузка
10 лс тяжелые условия
линейный ток 22 А at 380 В нормальная нагрузка
20.7 А at 415 В нормальная нагрузка
16.4 А at 380 В тяжелые условия
15.7 А at 415 В тяжелые условия
предполагаемый линейный Isc 22 кА
полная мощность 5.6 kVA at 415 В нормальная нагрузка
14.1 kVA at 415 В тяжелые условия
непрерывный выходной ток 23,5 A at 4 kHz нормальная нагрузка
16,5 A at 4 kHz тяжелые условия
макс. переходной ток 25.9 A during 60 с нормальная нагрузка
24.8 А during 60 с тяжелые условия
профиль управления асинхронным электродвигателем Постоянный стандартный момент
Переменный стандартный момент
Режим оптимизированного момента
выходная частота 0.0001...0.5 кГц
номинальн. частота коммутации 4 kHz
частота коммутации 2...12 kHz регулируем.
количество предустановленных скоростей 16 предустановленных скоростей
протокол порта обмена данными Modbus последовательн.
опциональная карта Слот A : коммуникационная карта Profibus DP V1
Слот A : карта расширения дискретных или аналоговых входов-выходов
Слот A : карты релейных выходов
Дополнительные характеристики
выходное напряжение <=" напряжение питания
компенсация проскальзывания вала двигателя Регулируем.
Автоматически при любой нагрузке
Может подавляться
Недоступно для электродвигателей с постоянными магнитами
программы ускорения и замедления Линейн., задается отдельно, от 0,01 до 9000 с
S, U или по выбранный заказчиком
торможение до остановки Подачей пост. тока
типы реализуемых защит Двигатель : тепловая защита
Двигатель : исчезновение фазы двигателя
Привод : тепловая защита
Привод : превышение температуры
Привод : сверхток между выходной фазой и землей
Привод : перегрузка по выходному напряжению
Привод : защита от короткого замыкания
Привод : исчезновение фазы двигателя
Привод : перенапряжение на шине пост. тока
Привод : повышенное напряжение линии питания
Привод : повышенное напряжение питания
Привод : значительное уменьшение напряжения линии питания
Привод : превышение скорости
Привод : откл. в цепи управления
разрешение по частоте Дисплейный блок : 0,1 Гц
Аналоговый вход : 0,012/50 Гц
электрическое соединение Управление, винтовой зажим : 0,5...1,5 мм²
Со стороны линии, винтовой зажим : 4...16 mm²
Двигатель, винтовой зажим : 4...16 mm²
тип разъема 1 RJ45 (на выносном графическом терминале) for Modbus последовательн.
физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
кадр передачи RTU для Modbus последовательн.
скорость передачи 4,8, 9,6, 19,2, 38,4 кб/с for Modbus последовательн.
тип смещения Нет импеданса для Modbus последовательн.
кол-во адресов 1...247 для Modbus последовательн.
способ доступа Ведомый
питание Внешний источник питания для дискретных входов : 24 В пост. ток (limits : 19...30 В), ≤ 1,25 мА (защита от перегрузки и короткого замыкания)
Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) : 10.5 В пост. ток +/- 5 %, <=" 10 мА (защита от перегрузки и короткого замыкания)
локальная индикация 1 светодиод красный for наличие напряжения
2 светодиода for локальная диагностика
1 светодиод желтый for состояние встроенной связи
2 светодиода двухцветный for состояние коммуникационного модуля
ширина 171 мм
высота 423 мм с платой для обеспечения ЭМС
360 мм
глубина 233 мм
масса продукта 7,2 кг
номер аналогового входа 3
Тип подключения Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток, полное сопротивление 30 кОм, разрешение 12 бит
Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA, полное сопротивление 250 Ом, разрешение 12 бит
ПО-настраиваемые температурный датчик или датчик уровня воды AI2, AI3
количество дискретных входов 6
тип дискретного входа Программируемый в качестве импульсного входа DI5, DI6 0…30 кГц : 24 V пост. Тока (limits : <=" 30 "V)
Программируемый как логический вход DI1…DI6 : 24 V пост. Тока (limits : <=" 30 "V), полное сопротивление 3.5 кОм
совместимость входа Уровень 1 ПЛК conforming to EN/IEC 61131-2, логический вход DI1…DI6
Уровень 1 ПЛК conforming to МЭК 65A-68, импульсный ввод DI5, DI6
тип дискретных входов Положительная логика (источник) : DI1…DI6 задаваемый логический вход, < 5 В (состояние 0), > 11 В (состояние 1)
Отрицательная логика («приемник») : DI1…DI6 задаваемый логический вход, > 16 В (состояние 0), < 10 В (состояние 1)
Положительная логика (источник) : DI5, DI6 задаваемый импульсный ввод, < 0.6 В (состояние 0), > 2.5 В (состояние 1)
номер аналогового выхода 2
тип аналогового выхода Ток, задаваемый программным способом AQ1, AQ2 : 0...20 mA, разрешение 10 бит
Напряжение, задаваемое программным способом AQ1, AQ2 : 0...10 V пост. ток,импеданс 470 Ом, разрешение 10 бит
длительность выборки Аналоговый вход AI1, AI2, AI3 : 5 мс (+/- 0,1 мс)
Аналоговый выход AQ1, AQ2 : 10 ms (+/- 1 ms)
Дискретный вход DI1…DI6 : 2 мс (+/- 0,5 мс) задаваемый
Импульсный ввод DI5, DI6 : 5 мс (+/- 1 ms) задаваемый
точность Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °C
Аналоговый выход AQ1, AQ2 : +/- 1 % для изменения температуры 60 °C
ошибка линеаризации Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения
Аналоговый выход AQ1, AQ2 : +/- 0,2 %
номер релейного выхода 3
тип релейного выхода Задаваем. релейная логика R1 : реле аварии Н.О./Н.З., электрическая устойчивость 100000 циклы
Задаваем. релейная логика R2 : реле последовательности действий нет, электрическая устойчивость 100000 циклы
Задаваем. релейная логика R3 : реле последовательности действий нет, электрическая устойчивость 100000 циклы
время обновления Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс)
минимальный коммутируемый ток Релейный выход R1, R2, R3 : 5 мА в 24 В пост. ток
макс. коммутируемый ток Релейный выход R1, R2, R3 on резистивные load (cos phi =" 1 : "3 А at 250 В пер. ток
Релейный выход R1, R2, R3 on резистивные load (cos phi =" 1 : "3 А at 30 В пост. ток
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 250 В пер. ток
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 30 В пост. ток
изоляция Между зажимами питания и управления
сопротивление изоляции > 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты
Условия эксплуатации
уровень шума 56 дБ в соответствии с 86/188/EEC
рассеиваемая мощность, Вт 310 Вт (принуд. конвекция) at 380 В, частота переключения 4 kHz
54 Вт (естественная конвекция) at 380 В, частота переключения 4 kHz
рабочее положение Вертикальный +/- 10 градусов
электромагнитная совместимость Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4
Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2
Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3
Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
степень загрязнения 2 в соответствии с EN/IEC 61800-5-1
виброустойчивость 1,5 мм размах (f=" 2...13 Гц) "conforming to IEC 60068-2-6
1 gn (f=" 13...200 Гц) "conforming to IEC 60068-2-6
ударопрочность 15 gn в течение 11 мс в соответствии с IEC 60068-2-27
относительная влажность 5...95 % без образования конденсата в соответствии с IEC 60068-2-3
рабочая температура окружающей среды 20...55 °C без ухудшения номинальных значений
45...60 °C с коэффициент ухудшения характеристик
рабочая высота 1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
<=" 1000 м без ухудшения номинальных значений
характеристики окружающей среды Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3
Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
стандарты EN/IEC 61800-3
EN/IEC 61800-3 среда 2 категория C3
EN/IEC 61800-5-1
МЭК 60721-3
сертификация продукта REACH
маркировка CE
