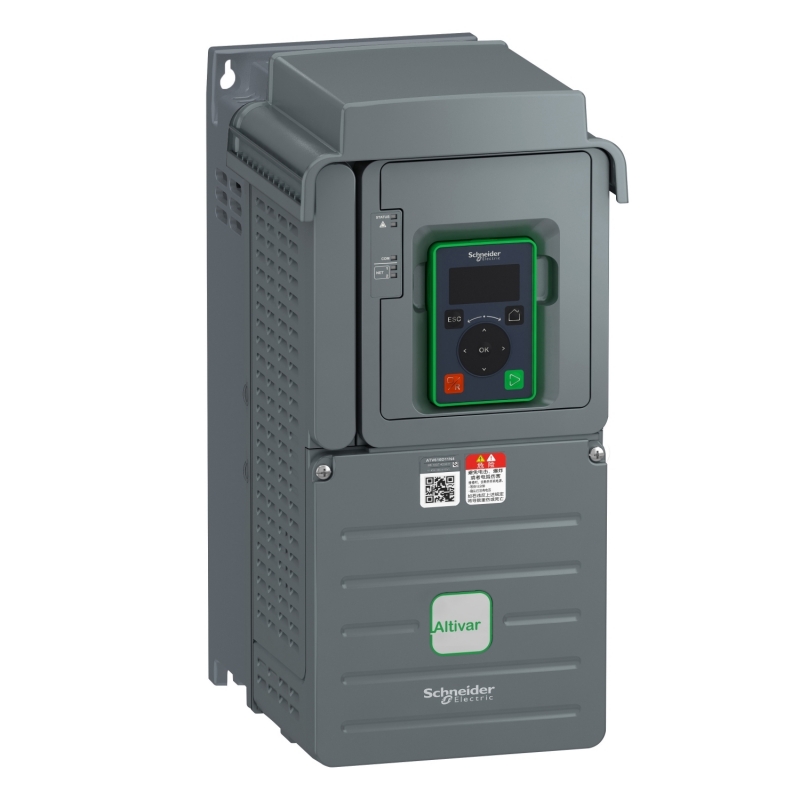

Частотный преобразователь Altivar ATV610D15N4 15кВт 380V 3ф Schneider Electric

ATV610D15N4 продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV610D15N4 с определяющими характеристиками мощность 15 кВт, напряжение 380V, количество фаз 3ф продается с официальной гарантийной программой Шнейдер. Доставка ATV610D15N4 осуществляется по всей России. Интегрирование в проектируемые и существующие системы


Частотный преобразователь Altivar ATV610D15N4 15кВт 380V 3ф Schneider Electric
Код товара: 2692500
Розничная цена:
42 211 руб.
Купить со скидкой %
Добавить в заказ:
кол-во:

Характеристики ATV610D15N4


серия продукта Altivar Easy 610

тип устройства или его аксессуаров Привод с регулируемой частотой вращения

специальная область применения продукта Вентилятор, насос, компрессор, конвейер

краткое название устройства ATV610

исполнение Стандартное исполнение

назначение изделия Асинхронные электродвигатели

исполнение выключателя Устанавливаемый в шкафу

фильтр электромагнитной совместимости Встроенный conforming to EN/МЭК 61800-3 категория C3 with 50 м maximum

степень защиты IP IP20

тип охлаждения Принуд. конвекция

частота сети питания 50...60 Hz (+/-5 %)

число фаз сети 3 фазы

[Us] номинальное напряжение сети 380...415 В (- 15...10 %)

мощность двигателя, кВт 15 кВт нормальная нагрузка
11 кВт тяжелые условия

мощность двигателя, л.с. 20 лс нормальная нагрузка
15 лс тяжелые условия

линейный ток 29.4 A at 380 В нормальная нагрузка
27.7 А at 415 В нормальная нагрузка
23 А at 380 В тяжелые условия
21.9 А at 415 В тяжелые условия

предполагаемый линейный Isc 22 кА

полная мощность 19.9 кВа at 415 В нормальная нагрузка
7.6 kVA at 415 В тяжелые условия

непрерывный выходной ток 31,7 A at 4 kHz нормальная нагрузка
23,5 A at 4 kHz тяжелые условия

макс. переходной ток 34,9 A during 60 с нормальная нагрузка
35,3 A during 60 с тяжелые условия

профиль управления асинхронным электродвигателем Постоянный стандартный момент
Переменный стандартный момент
Режим оптимизированного момента

выходная частота 0.0001...0.5 кГц

номинальн. частота коммутации 4 kHz

частота коммутации 2...12 kHz регулируем.

количество предустановленных скоростей 16 предустановленных скоростей

протокол порта обмена данными Modbus последовательн.

опциональная карта Слот A : коммуникационная карта Profibus DP V1
Слот A : карта расширения дискретных или аналоговых входов-выходов
Слот A : карты релейных выходов
Дополнительные характеристики

выходное напряжение <=" напряжение питания

компенсация проскальзывания вала двигателя Регулируем.
Автоматически при любой нагрузке
Может подавляться
Недоступно для электродвигателей с постоянными магнитами

программы ускорения и замедления Линейн., задается отдельно, от 0,01 до 9000 с
S, U или по выбранный заказчиком

торможение до остановки Подачей пост. тока

типы реализуемых защит Двигатель : тепловая защита
Двигатель : исчезновение фазы двигателя
Привод : тепловая защита
Привод : превышение температуры
Привод : сверхток между выходной фазой и землей
Привод : перегрузка по выходному напряжению
Привод : защита от короткого замыкания
Привод : исчезновение фазы двигателя
Привод : перенапряжение на шине пост. тока
Привод : повышенное напряжение линии питания
Привод : повышенное напряжение питания
Привод : значительное уменьшение напряжения линии питания
Привод : превышение скорости
Привод : откл. в цепи управления

разрешение по частоте Дисплейный блок : 0,1 Гц
Аналоговый вход : 0,012/50 Гц

электрическое соединение Управление, винтовой зажим : 0,5...1,5 мм²
Со стороны линии, винтовой зажим : 6...16 мм²
Двигатель, винтовой зажим : 6...16 мм²

тип разъема 1 RJ45 (на выносном графическом терминале) for Modbus последовательн.

физический интерфейс 2-проводн. RS 485 для Modbus последовательн.

кадр передачи RTU для Modbus последовательн.

скорость передачи 4,8, 9,6, 19,2, 38,4 кб/с for Modbus последовательн.

тип смещения Нет импеданса для Modbus последовательн.

кол-во адресов 1...247 для Modbus последовательн.

способ доступа Ведомый

питание Внешний источник питания для дискретных входов : 24 В пост. ток (limits : 19...30 В), ≤ 1,25 мА (защита от перегрузки и короткого замыкания)
Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) : 10.5 В пост. ток +/- 5 %, <=" 10 мА (защита от перегрузки и короткого замыкания)

локальная индикация 1 светодиод красный for наличие напряжения
2 светодиода for локальная диагностика
1 светодиод желтый for состояние встроенной связи
2 светодиода двухцветный for состояние коммуникационного модуля

ширина 171 мм

высота 423 мм с платой для обеспечения ЭМС
360 мм

глубина 233 мм

масса продукта 7,2 кг

номер аналогового входа 3

Тип подключения Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток, полное сопротивление 30 кОм, разрешение 12 бит
Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA, полное сопротивление 250 Ом, разрешение 12 бит
ПО-настраиваемые температурный датчик или датчик уровня воды AI2, AI3

количество дискретных входов 6

тип дискретного входа Программируемый в качестве импульсного входа DI5, DI6 0…30 кГц : 24 V пост. Тока (limits : <=" 30 "V)
Программируемый как логический вход DI1…DI6 : 24 V пост. Тока (limits : <=" 30 "V), полное сопротивление 3.5 кОм

совместимость входа Уровень 1 ПЛК conforming to EN/IEC 61131-2, логический вход DI1…DI6
Уровень 1 ПЛК conforming to МЭК 65A-68, импульсный ввод DI5, DI6

тип дискретных входов Положительная логика (источник) : DI1…DI6 задаваемый логический вход, < 5 В (состояние 0), > 11 В (состояние 1)
Отрицательная логика («приемник») : DI1…DI6 задаваемый логический вход, > 16 В (состояние 0), < 10 В (состояние 1)
Положительная логика (источник) : DI5, DI6 задаваемый импульсный ввод, < 0.6 В (состояние 0), > 2.5 В (состояние 1)

номер аналогового выхода 2

тип аналогового выхода Ток, задаваемый программным способом AQ1, AQ2 : 0...20 mA, разрешение 10 бит
Напряжение, задаваемое программным способом AQ1, AQ2 : 0...10 V пост. ток,импеданс 470 Ом, разрешение 10 бит

длительность выборки Аналоговый вход AI1, AI2, AI3 : 5 мс (+/- 0,1 мс)
Аналоговый выход AQ1, AQ2 : 10 ms (+/- 1 ms)
Дискретный вход DI1…DI6 : 2 мс (+/- 0,5 мс) задаваемый
Импульсный ввод DI5, DI6 : 5 мс (+/- 1 ms) задаваемый

точность Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °C
Аналоговый выход AQ1, AQ2 : +/- 1 % для изменения температуры 60 °C

ошибка линеаризации Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения
Аналоговый выход AQ1, AQ2 : +/- 0,2 %

номер релейного выхода 3

тип релейного выхода Задаваем. релейная логика R1 : реле аварии Н.О./Н.З., электрическая устойчивость 100000 циклы
Задаваем. релейная логика R2 : реле последовательности действий нет, электрическая устойчивость 100000 циклы
Задаваем. релейная логика R3 : реле последовательности действий нет, электрическая устойчивость 100000 циклы

время обновления Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс)

минимальный коммутируемый ток Релейный выход R1, R2, R3 : 5 мА в 24 В пост. ток

макс. коммутируемый ток Релейный выход R1, R2, R3 on резистивные load (cos phi =" 1 : "3 А at 250 В пер. ток
Релейный выход R1, R2, R3 on резистивные load (cos phi =" 1 : "3 А at 30 В пост. ток
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 250 В пер. ток
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 30 В пост. ток

изоляция Между зажимами питания и управления

сопротивление изоляции > 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты
Условия эксплуатации

уровень шума 65 дБ в соответствии с 86/188/EEC

рассеиваемая мощность, Вт 408 Вт (принуд. конвекция) at 380 В, частота переключения 4 kHz
62 Вт (естественная конвекция) at 380 В, частота переключения 4 kHz

рабочее положение Вертикальный +/- 10 градусов

электромагнитная совместимость Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4
Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2
Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3
Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6

степень загрязнения 2 в соответствии с EN/IEC 61800-5-1

виброустойчивость 1,5 мм размах (f=" 2...13 Гц) "conforming to IEC 60068-2-6
1 gn (f=" 13...200 Гц) "conforming to IEC 60068-2-6

ударопрочность 15 gn в течение 11 мс в соответствии с IEC 60068-2-27

относительная влажность 5...95 % без образования конденсата в соответствии с IEC 60068-2-3

рабочая температура окружающей среды 20...55 °C без ухудшения номинальных значений
45...60 °C с коэффициент ухудшения характеристик

рабочая высота 1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
<=" 1000 м без ухудшения номинальных значений

характеристики окружающей среды Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3
Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3

стандарты EN/IEC 61800-3
EN/IEC 61800-3 среда 2 категория C3
EN/IEC 61800-5-1
МЭК 60721-3

сертификация продукта REACH

маркировка CE
