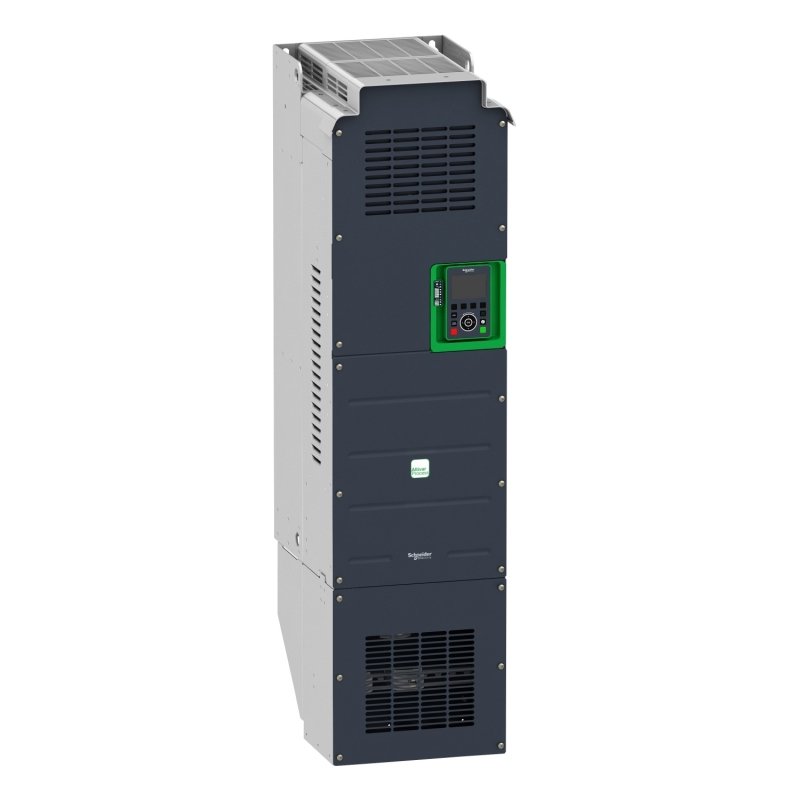

Частотный преобразователь Altivar ATV930C13N4C 132/110кВт 380V 3ф Schneider Electric без тормозного прерывателя

ATV930C13N4C продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV930C13N4C с определяющими характеристиками мощность 132/110 кВт, напряжение 380V, количество фаз 3ф продается с официальной гарантийной программой Шнейдер. Доставка ATV930C13N4C осуществляется по всей России. Интегрирование в проектируемые и существующие системы


Частотный преобразователь Altivar ATV930C13N4C 132/110кВт 380V 3ф Schneider Electric без тормозного прерывателя
Код товара: 2692518
Цена: 337 240 руб.
Купить со скидкой %
Добавить в заказ:
кол-во:
Условия заказа
  • Товар новый в заводской упаковке
  • Официальная сертифицированная продукция с гарантией производителя
  • Оплата для юридических лиц по счету с НДС
  • Доставка по Москве 1-3 рабочих дня при наличии на складе
  • Доставка по России транспортными компаниями (уточняйте у менеджеров)
  • Самовывоз со склада после подтверждения оплаты

Характеристики

Семейство продуктов Altivar Process ATV900
Тип изделия или компонента Привод с регулируемой частотой вращения
Область применения Промышленное использование
Краткое имя устройства ATV930
Вариант Стандартное исполнение
Назначение изделия

Асинхронные электродвигатели
Синхронные двигатели

Способ крепления Для монтажа на стену
Фильтр электромагнитной совместимости Встроенный в соответствии с EN/IEC 61800-3 категория C3 с 150 m макс. кабель двигателя
Cтепень защиты IP

IP00 в соответствии с IEC 61800-5-1
IP21 в соответствии с IEC 61800-5-1 с комплектом VW3A9704
IP21 в соответствии с IEC 60529 с комплектом VW3A9704
IP00 в соответствии с IEC 60529

Тип охлаждения Принуд. конвекция
Частота сети питания 50...60 Hz (+/- 5 %)
Число фаз сети 3 фазы
Номинальное напряжение питания [Us] 380...480 В (- 15...10 %)
Мощность двигателя, кВт

132 кВт (нормальная нагрузка)
110 кВт (тяжелые условия)

Мощность двигателя, л.с.

200 лс (нормальная нагрузка)
150 лс (тяжелые условия)

Линейный ток

237 A в 380 В (нормальная нагрузка)
213 A в 480 В (нормальная нагрузка)
201 A в 380 В (тяжелые условия)
165 A в 480 В (тяжелые условия)

Предполагаемый линейный Isc 50 кА
Полная мощность

161.4 кВа в 480 В (нормальная нагрузка)
121.8 кВа в 480 В (тяжелые условия)

Непрерывный выходной ток

250 A в 2,5 кГц (нормальная нагрузка)
180 А в 2,5 кГц (тяжелые условия)

Макс. переходной ток

270 А в течение 60 с (тяжелые условия)
300 А в течение 60 с (нормальная нагрузка)

Профиль управления асинхронным электродвигателем

Постоянный стандартный момент
Переменный стандартный момент
Режим оптимизированного момента

Профиль управления синхронным двигателем Электродвигатель с постоянными магнитами
Выходная частота привода 0.1...500 Гц
Номинальн. частота коммутации 2,5 кГц
Частота коммутации

1...8 kГц регулируем.
2,5...8 кГц с понижающим коэффициентом

Функция защиты STO (безопасное выключение крутящего момента) SIL 3
Тип дискретных входов 16 предустановленных скоростей
Протокол порта обмена данными

Modbus последовательн.
Modbus TCP
Ethernet IP

Опциональная карта

Слот A : модуль соединения для Profibus DP V1
Слот A : модуль соединения для Profinet
Слот A : модуль соединения для DeviceNet
Слот A : модуль соединения для шлейф CANopen RJ45
Слот A : модуль соединения для CANopen SUB-D 9
Слот A : модуль соединения для CANopen винтовые зажимы
Слот A : модуль соединения для EtherCAT
Slot A/slot B/slot C : модуль расширения с дискретными и аналоговыми вх/вых
Slot A/slot B/slot C : модуль расширения выходных реле
Slot B : 5/12 V digital encoder interface module
Slot B : analog encoder interface module
Slot B : resolver encoder interface module

Дополнительные характеристики

Выходное напряжение <= напряжение питания
Компенсация проскальзывания вала двигателя

Регулируем.
Автоматически при любой нагрузке
Может подавляться
Недоступно для электродвигателей с постоянными магнитами

Программы ускорения и замедления

Линейн., задается отдельно, от 0,01 до 9000 с
S, U или по выбранный заказчиком

Торможение до остановки Подачей пост. тока
Тип защиты

Двигатель : тепловая защита
Двигатель : защитное отключение двигателя при превышение вращательного момента
Двигатель : исчезновение фазы двигателя
Привод : тепловая защита
Привод : защитное отключение двигателя при превышение вращательного момента
Привод : превышение температуры
Привод : сверхток между выходной фазой и землей
Привод : перегрузка по выходному напряжению
Привод : защита от короткого замыкания
Привод : исчезновение фазы двигателя
Привод : перенапряжение на шине пост. тока
Привод : повышенное напряжение линии питания
Привод : повышенное напряжение питания
Привод : значительное уменьшение напряжения линии питания
Привод : превышение скорости
Привод : откл. в цепи управления

Разрешение по частоте

Дисплейный блок : 0,1 Гц
Аналоговый вход : 0,012/50 Гц

Электрическое соединение

Управление, винтовой зажим : 0,5...1,5 мм? (AWG 20...AWG 16)
Двигатель, винтовой зажим : 2 x 70...3 x 120 мм? (AWG 2/0…300 тыс. круговых милов)
Со стороны линии, винтовой зажим : 2 x 70...3 x 120 мм? (AWG 2/0…300 тыс. круговых милов)
DC bus, винтовой зажим : 2 x 95...3 x 120 мм? (AWG 2/0…300 тыс. круговых милов)

Тип разъема

2 RJ45 (on the control block) для Ethernet IP/Modbus TCP
1 RJ45 (on the control block) для Modbus последовательн.

Физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
Кадр передачи RTU для Modbus последовательн.
Скорость передачи

10/100 Mbit/s для Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 кб/с for Modbus последовательн.

Режим обмена Полудуплекс, полный дуплекс, автоопределение для Ethernet IP/Modbus TCP
Формат данных 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Тип смещения Нет импеданса для Modbus последовательн.
Кол-во адресов 1...247 для Modbus последовательн.
Способ доступа Ведомый для Modbus TCP
Питание

Внешний источник питания для дискретных входов : 24 В пост. ток (19...30 В) ток ? 1,25 мА (защита от перегрузки и короткого замыкания)
Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) : 10.5 В пост. ток +/- 5 % ток <= 10 мА (защита от перегрузки и короткого замыкания)
Внутренний источник питания для дискретных входов и входа STO : 24 В пост. ток (21...27 В) ток <= 200 мА (защита от перегрузки и короткого замыкания)

Сигнализация

3 светодиод(с) mono/dual colour для локальная диагностика
5 светодиод(с) двухцветный для состояние встроенной связи
2 светодиод(с) двухцветный для состояние коммуникационного модуля
1 светодиод(с) красный для наличие напряжения

Ширина 320 мм
Высота 852 мм
Глубина 393 мм
Масса продукта 82 кг
Номер аналогового входа 3
Тип подключения

Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток полное сопротивление 30 кОм, разрешение 12 бит
Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA полное сопротивление 250 Ом, разрешение 12 бит

Количество дискретных входов 10
Тип дискретного входа

Программируемый DI1...DI8 : 24 V пост. Тока (<= 30 V) полное сопротивление 3.5 кОм
Программируемый в качестве импульсного входа DI7, DI8 0…30 кГц : 24 V пост. Тока (<= 30 V)
Безопасное выключение крутящего момента STOA, STOB : 24 V пост. Тока (<= 30 V) полное сопротивление > 2,2 кОм

Совместимость входа

Дискретный вход STOA, STOB : уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Дискретный вход DI1...DI8 : уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Импульсный ввод DI7, DI8 : уровень 1 ПЛК в соответствии с МЭК 65A-68

Тип дискретных входов

STOA, STOB, положительная логика (источник) : < 5 В (state 0) > 11 В (состояние 1)
DI1...DI8, положительная логика (источник) : < 5 В (state 0) > 11 В (состояние 1)
DI1...DI8, отрицательная логика («приемник») : > 16 В (state 0) < 10 В (состояние 1)
DI7, DI8, положительная логика (источник) : < 0.6 В (state 0) > 2.5 В (состояние 1)

Номер аналогового выхода 2
Тип аналогового выхода

Напряжение, задаваемое программным способом AQ1, AQ2 : 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит
Ток, задаваемый программным способом AQ1, AQ2 : 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит

Количество дискретных выходов 2
Тип дискретного выхода

Логический выход DQ+ : 0...1 kHz (<= 30 V) пост. ток, < 100 mA
Programmable as pulse output DQ+ : 0...30 kHz (<= 30 V) пост. ток, < 20 mA
Логический выход DQ- : 0...1 kHz (<= 30 V) пост. ток, < 100 mA

Длительность выборки

Дискретный вход DI1...DI8 : 2 мс (+/- 0,5 мс)
Импульсный ввод DI7, DI8 : 5 мс (+/- 1 ms)
Аналоговый вход AI1, AI2, AI3 : 1 мс (+/- 1 ms)
Аналоговый выход AQ1, AQ2 : 5 мс (+/- 1 ms)

Точность

Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °C
Аналоговый выход AQ1, AQ2 : +/- 1 % для изменения температуры 60 °C

Ошибка линеаризации

Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения
Аналоговый выход AQ1, AQ2 : +/- 0,2 %

Номер релейного выхода 3
Тип релейного выхода

Задаваем. релейная логика R1 : реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы
Задаваем. релейная логика R2 : реле последовательности действий нет электрическая износостойкость 1000000 циклы
Задаваем. релейная логика R3 : реле последовательности действий нет электрическая износостойкость 1000000 циклы

Время обновления Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс)
Минимальный коммутируемый ток Релейный выход R1, R2, R3 : 5 мА в 24 В пост. ток
Макс. коммутируемый ток

Релейный выход R1 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 250 В пер. ток
Релейный выход R1 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 30 В пост. ток
Релейный выход R2, R3 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 250 В пер. ток
Релейный выход R2, R3 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 30 В пост. ток
Релейный выход R1 в резистивные загрузка (cos phi = 1) : 3 А в 250 В пер. ток
Релейный выход R1 в резистивные загрузка (cos phi = 1) : 3 А в 30 В пост. ток
Релейный выход R2, R3 в резистивные загрузка (cos phi = 1) : 5 А в 250 В пер. ток
Релейный выход R2, R3 в резистивные загрузка (cos phi = 1) : 5 А в 30 В пост. ток

Изоляция Между зажимами питания и управления
Специальное применение Process
Степень защиты IP IP21

Условия эксплуатации

Сопротивление изоляции > 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума 69.9 дБ в соответствии с 86/188/EEC
Рассеиваемая мощность, Вт

2999 Вт (принуд. конвекция) в 380 В частота коммутации 2,5 кГц
358 Вт (естественная конвекция) в 380 В частота коммутации 2,5 кГц

Объём охлаждающего воздуха 600 м?/ч
Рабочее положение Вертикальный +/- 10 градусов
Суммарный коэффициент гармоник тока <= 48 % полная нагрузка в соответствии с МЭК 61000-3-12
Электромагнитная совместимость

Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4
Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2
Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3
Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6

Степень загрязнения 2 EN/IEC 61800-5-1
Виброустойчивость

1,5 мм размах (f = 2...13 Гц) в соответствии с IEC 60068-2-6
1 gn (f = 13...200 Гц) в соответствии с IEC 60068-2-6

Ударопрочность 15 gn в течение 11 мс в соответствии с IEC 60068-2-27
Относительная влажность 5...95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура

-15…50 °C без ухудшения номинальных значений
50...60 °C с понижающим коэффициентом

Температура окружающего воздуха при хранении -40...70 °C
Рабочая высота над уровнем моря

1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
<= 1000 м без ухудшения номинальных значений

Характеристики окружающей среды

Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3
Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3

Стандарты

EN/IEC 61800-3
UL 508C
EN/IEC 61800-5-1
МЭК 61000-3-12
МЭК 60721-3
IEC 61508
МЭК 13849-1
EN/IEC 61800-3 (среда 1 категория C2)
EN/IEC 61800-3 (среда 2 категория C3)

Сертификация

CSA
T?V
UL
REACH

С маркировкой CE

Отзывы

Напишите свой отзыв от покупки ATV930C13N4C и дальнейшей эксплуатации. Мы будем благодарны за опыт реальных пользователей!



Карта сайта | Политика конфиденциальности |© 2019 Компания RDV

Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями ч. 2 ст. 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о стоимости оборудования, пожалуйста, обращайтесь к менеджерам по продажам.
Прайс-лист Корзина
