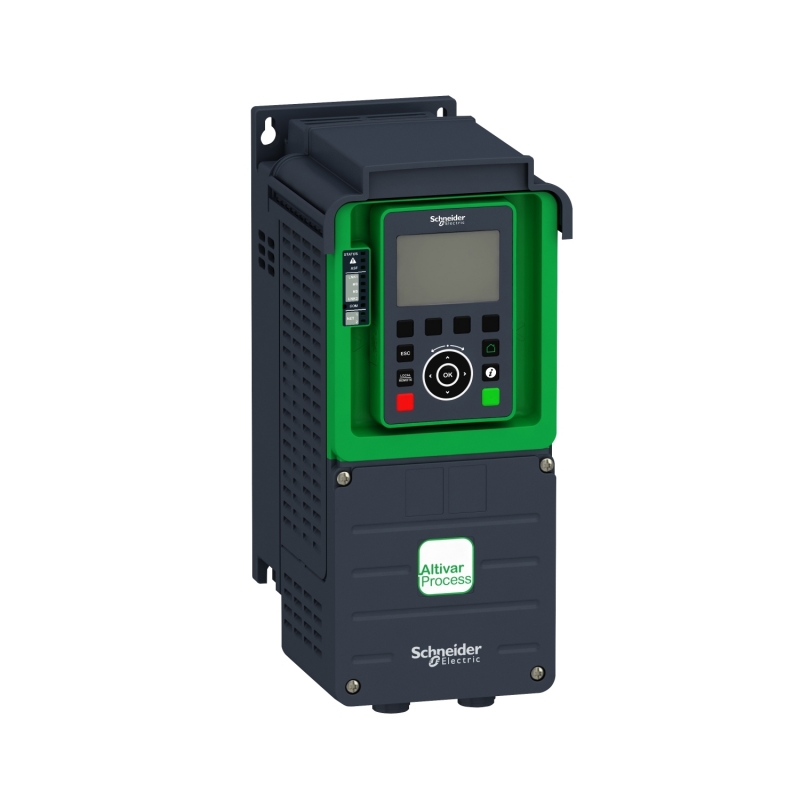

Частотный преобразователь Altivar ATV930U30N4 3/2,2кВт 380V 3ф Schneider Electric

ATV930U30N4 продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV930U30N4 с определяющими характеристиками мощность 3/2,2 кВт, напряжение 380V, количество фаз 3ф продается с официальной гарантийной программой Шнейдер. Доставка ATV930U30N4 осуществляется по всей России. Интегрирование в проектируемые и существующие системы


Частотный преобразователь Altivar ATV930U30N4 3/2,2кВт 380V 3ф Schneider Electric
Код товара: 2692544
Розничная цена:
30 614 руб.
Купить со скидкой %
Добавить в заказ:
кол-во:

Характеристики ATV930U30N4

Семейство продуктов Altivar Process ATV900
Тип изделия или компонента Привод с регулируемой частотой вращения
Область применения Промышленное использование
Краткое имя устройства ATV930
Вариант Стандартное исполнение
Назначение изделия Асинхронные электродвигатели Синхронные двигатели
Способ крепления Для монтажа на стену
Фильтр электромагнитной совместимости Встроенный в соответствии с EN/IEC 61800-3 категория C2 с 50 м макс. кабель двигателя Встроенный в соответствии с EN/IEC 61800-3 категория C3 с 150 m макс. кабель двигателя
Cтепень защиты IP IP21 в соответствии с IEC 61800-5-1 IP21 в соответствии с IEC 60529
Степень защиты UL тип 1 в соответствии с UL 508C
Тип охлаждения Принуд. конвекция
Частота сети питания 50...60 Hz (+/- 5 %)
Число фаз сети 3 фазы
Номинальное напряжение питания [Us] 380...480 В (- 15...10 %)
Мощность двигателя, кВт 3 кВт (нормальная нагрузка) 2.2 кВт (тяжелые условия)
Мощность двигателя, л.с. 3 лс (тяжелые условия) 4 hp (нормальная нагрузка)
Линейный ток 5.8 А в 380 В (нормальная нагрузка) 5.1 А в 480 В (нормальная нагрузка) 4.5 А в 380 В (тяжелые условия) 4 А в 480 В (тяжелые условия)
Предполагаемый линейный Isc 50 кА
Полная мощность 4.2 кВ·А в 480 В (нормальная нагрузка) 3.3 кВ·А в 480 В (тяжелые условия)
Непрерывный выходной ток 7.2 А в 4 kHz (нормальная нагрузка) 5,6 A в 4 kHz (тяжелые условия)
Макс. переходной ток 8,4 A в течение 60 с (тяжелые условия) 8.6 A в течение 60 с (нормальная нагрузка)
Профиль управления асинхронным электродвигателем Постоянный стандартный момент Режим оптимизированного момента Переменный стандартный момент
Профиль управления синхронным двигателем Электродвигатель с постоянными магнитами
Выходная частота привода 0.1...500 Гц
Номинальн. частота коммутации 4 kHz
Частота коммутации 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
Функция защиты STO (безопасное выключение крутящего момента) SIL 3
Количество предустановленных скоростей 16 предустановленных скоростей
Протокол порта обмена данными Ethernet IP Modbus TCP Modbus последовательн.
Опциональная карта Слот A : модуль соединения для Profibus DP V1 Слот A : модуль соединения для Profinet Слот A : модуль соединения для DeviceNet Слот A : модуль соединения для шлейф CANopen RJ45 Слот A : модуль соединения для CANopen SUB-D 9 Слот A : модуль соединения для CANopen винтовые зажимы Слот A : модуль соединения для EtherCAT Slot A/slot B/slot C : модуль расширения с дискретными и аналоговыми вх/вых Slot A/slot B/slot C : модуль расширения выходных реле Slot B : 5/12 V digital encoder interface module Slot B : analog encoder interface module Slot B : resolver encoder interface module

Дополнительные характеристики

Выходное напряжение <= напряжение питания
Компенсация проскальзывания вала двигателя Регулируем. Может подавляться Автоматически при любой нагрузке Недоступно для электродвигателей с постоянными магнитами
Программы ускорения и замедления Линейн., задается отдельно, от 0,01 до 9000 с S, U или по выбранный заказчиком
Торможение до остановки Подачей пост. тока
Тип защиты Двигатель : тепловая защита Двигатель : защитное отключение двигателя при превышение вращательного момента Двигатель : исчезновение фазы двигателя Привод : тепловая защита Привод : защитное отключение двигателя при превышение вращательного момента Привод : превышение температуры Привод : сверхток между выходной фазой и землей Привод : перегрузка по выходному напряжению Привод : защита от короткого замыкания Привод : исчезновение фазы двигателя Привод : перенапряжение на шине пост. тока Привод : повышенное напряжение линии питания Привод : повышенное напряжение питания Привод : значительное уменьшение напряжения линии питания Привод : превышение скорости Привод : откл. в цепи управления
Разрешение по частоте Дисплейный блок : 0,1 Гц Аналоговый вход : 0,012/50 Гц
Электрическое соединение Управление, винтовой зажим : 0,5...1,5 мм² (AWG 20...AWG 16) DC bus, винтовой зажим : 2.5...6 мм² (AWG 14…AWG 10) Со стороны линии, винтовой зажим : 2.5...6 мм² (AWG 14…AWG 10) Двигатель, винтовой зажим : 2.5...6 мм² (AWG 14…AWG 10)
Тип разъема 2 RJ45 (on the control block) для Ethernet IP/Modbus TCP 1 RJ45 (on the control block) для Modbus последовательн.
Физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
Кадр передачи RTU для Modbus последовательн.
Скорость передачи 10/100 Mbit/s для Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с for Modbus последовательн.
Режим обмена Полудуплекс, полный дуплекс, автоопределение для Ethernet IP/Modbus TCP
Формат данных 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Тип смещения Нет импеданса для Modbus последовательн.
Кол-во адресов 1...247 для Modbus последовательн.
Способ доступа Ведомый для Modbus TCP
Питание Внешний источник питания для дискретных входов : 24 В пост. ток (19...30 В) ток ≤ 1,25 мА (защита от перегрузки и короткого замыкания) Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) : 10.5 В пост. ток +/- 5 % ток <= 10 мА (защита от перегрузки и короткого замыкания) Внутренний источник питания для дискретных входов и входа STO : 24 В пост. ток (21...27 В) ток <= 200 мА (защита от перегрузки и короткого замыкания)
Сигнализация 3 светодиод(с) mono/dual colour для локальная диагностика 5 светодиод(с) двухцветный для состояние встроенной связи 2 светодиод(с) двухцветный для состояние коммуникационного модуля 1 светодиод(с) красный для наличие напряжения
Ширина 144 мм
Высота 350 мм
Глубина 206 мм
Масса продукта 4.6 кг
Номер аналогового входа 3
Тип подключения Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток полное сопротивление 30 кОм, разрешение 12 бит Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA полное сопротивление 250 Ом, разрешение 12 бит
Количество дискретных входов 10
Тип дискретного входа Программируемый DI1...DI8 : 24 V пост. Тока (<= 30 V) полное сопротивление 3.5 кОм Программируемый в качестве импульсного входа DI7, DI8 0…30 кГц : 24 V пост. Тока (<= 30 V) Безопасное выключение крутящего момента STOA, STOB : 24 V пост. Тока (<= 30 V) полное сопротивление > 2,2 кОм
Совместимость входа Дискретный вход STOA, STOB : уровень 1 ПЛК в соответствии с EN/IEC 61131-2 Дискретный вход DI1...DI8 : уровень 1 ПЛК в соответствии с EN/IEC 61131-2 Импульсный ввод DI7, DI8 : уровень 1 ПЛК в соответствии с МЭК 65A-68
Тип дискретных входов STOA, STOB, положительная логика (источник) : < 5 В (state 0) > 11 В (состояние 1) DI1...DI8, положительная логика (источник) : < 5 В (state 0) > 11 В (состояние 1) DI1...DI8, отрицательная логика («приемник») : > 16 В (state 0) < 10 В (состояние 1) DI7, DI8, положительная логика (источник) : < 0.6 В (state 0) > 2.5 В (состояние 1)
Номер аналогового выхода 2
Тип аналогового выхода Напряжение, задаваемое программным способом AQ1, AQ2 : 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит Ток, задаваемый программным способом AQ1, AQ2 : 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит
Количество дискретных выходов 2
Тип дискретного выхода Логический выход DQ+ : 0...1 kHz (<= 30 V) пост. ток, < 100 mA Programmable as pulse output DQ+ : 0...30 kHz (<= 30 V) пост. ток, < 20 mA Логический выход DQ- : 0...1 kHz (<= 30 V) пост. ток, < 100 mA
Длительность выборки Дискретный вход DI1...DI8 : 2 мс (+/- 0,5 мс) Импульсный ввод DI7, DI8 : 5 мс (+/- 1 ms) Аналоговый вход AI1, AI2, AI3 : 1 мс (+/- 1 ms) Аналоговый выход AQ1, AQ2 : 5 мс (+/- 1 ms)
Точность Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °C Аналоговый выход AQ1, AQ2 : +/- 1 % для изменения температуры 60 °C
Ошибка линеаризации Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения Аналоговый выход AQ1, AQ2 : +/- 0,2 %
Номер релейного выхода 3
Тип релейного выхода Задаваем. релейная логика R1 : реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы Задаваем. релейная логика R2 : реле последовательности действий нет электрическая износостойкость 1000000 циклы Задаваем. релейная логика R3 : реле последовательности действий нет электрическая износостойкость 1000000 циклы
Время обновления Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс)
Минимальный коммутируемый ток Релейный выход R1, R2, R3 : 5 мА в 24 В пост. ток
Макс. коммутируемый ток Релейный выход R1 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 250 В пер. ток Релейный выход R1 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 30 В пост. ток Релейный выход R2, R3 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 250 В пер. ток Релейный выход R2, R3 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 30 В пост. ток Релейный выход R1 в резистивные загрузка (cos phi = 1) : 3 А в 250 В пер. ток Релейный выход R1 в резистивные загрузка (cos phi = 1) : 3 А в 30 В пост. ток Релейный выход R2, R3 в резистивные загрузка (cos phi = 1) : 5 А в 250 В пер. ток Релейный выход R2, R3 в резистивные загрузка (cos phi = 1) : 5 А в 30 В пост. ток
Изоляция Между зажимами питания и управления
Специальное применение Process
Степень защиты IP IP21

Условия эксплуатации

Сопротивление изоляции > 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума 54.5 дБ в соответствии с 86/188/EEC
Рассеиваемая мощность, Вт 31 Вт (естественная конвекция) в 380 В частота коммутации 4 kHz 78 Вт (принуд. конвекция) в 380 В частота коммутации 4 kHz
Объём охлаждающего воздуха 38 м³/ч
Рабочее положение Вертикальный +/- 10 градусов
Суммарный коэффициент гармоник тока <= 48 % полная нагрузка в соответствии с МЭК 61000-3-12
Электромагнитная совместимость Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Степень загрязнения 2 EN/IEC 61800-5-1
Виброустойчивость 1,5 мм размах (f = 2...13 Гц) в соответствии с IEC 60068-2-6 1 gn (f = 13...200 Гц) в соответствии с IEC 60068-2-6
Ударопрочность 15 gn в течение 11 мс в соответствии с IEC 60068-2-27
Относительная влажность 5...95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура -15…50 °C без ухудшения номинальных значений 50...60 °C с понижающим коэффициентом
Температура окружающего воздуха при хранении -40...70 °C
Рабочая высота над уровнем моря 1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м <= 1000 м без ухудшения номинальных значений
Характеристики окружающей среды Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Стандарты EN/IEC 61800-3 UL 508C EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1 EN/IEC 61800-3 (среда 1 категория C2) EN/IEC 61800-3 (среда 2 категория C3)
Сертификация REACH TÜV CSA UL
С маркировкой CE
