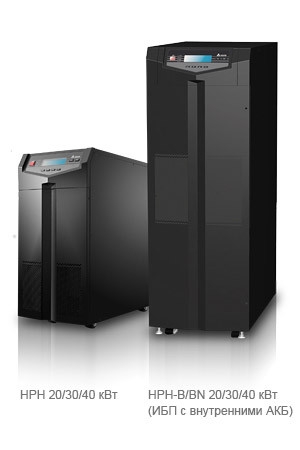

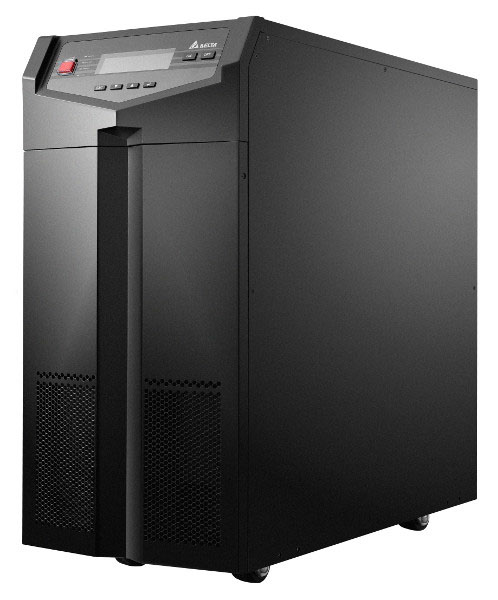

Характеристики Delta HPH
Источники бесперебойного питания мощностью 20, 30 или 40 кВА/кВт серии Ultron HPH класса On-line с двойным преобразованием энергии - это комбинация максимальной доступной мощности, исключительной энергоэффективности и превосходных характеристик для небольших ЦОД и других ответственных приложений, требующих высоконадёжной защиты электропитания.
Delta HPH обеспечивает максимальную доступную мощность без снижения номинальных характеристик в зависимости от типа нагрузки, одинаково эффективно питая активные и реактивные нагрузки. Номинальная мощность, выраженная в кВА, равна номинальной мощности, выраженной в кВт. Благодаря разработанному Delta инновационному трёхкаскадному инвертору и трёхфазной схеме коррекции коэффициента мощности (PFC), ИБП 20, 30 или 40 кВА/кВт обладает низким коэффициентом нелинейных искажений тока iTHD < 3 % и высоким КПД, который в режиме преобразования AC-AC достигает 96 %, а в экономичном режиме – 99 %. Широкий диапазон входного напряжения позволяет трехфазным источникам бесперебойного питания Delta HPH работать в нестабильных электросетях и сокращает количество случаев заряда аккумуляторных батарей, тем самым увеличивая их срок службы.
В данной серии блоков бесперебойного питания большое внимание уделено отказоустойчивость системы. Отказоустойчивый алгоритм управления сокращает вероятность отказа системы вследствие неисправности одного элемента. Технология цифровой обработки сигнала сокращает число электронных компонентов, что приводит к уменьшению частоты отказов. Широкий выбор конфигураций, включая параллельное резервирование по схеме N+Х и горячую замену, позволяет избежать простоя системы в случае неисправностей электроснабжения. Надежность ИБП придает резервный источник вспомогательного питания. Встроенный механический байпас обеспечивает непрерывное питание нагрузки во время осмотра ИБП.
Гибкий выбор количества аккумуляторов для блоков бесперебойного питания помогает сократить расходы на закупку батарей. С трехфазными источниками Delta HPH могут использоваться разные аккумуляторные батареи: благодаря регулированию тока и напряжения заряда возможна адаптация к различным типам батарей.
Также к преимуществам блоков бесперебойного питания Ultron HPH относится дистанционный контроль, осуществляемый посредством совершенствованных коммуникационных интерфейсов.
Технические характеристики Delta HPH
| Модель |
Delta HPH 20 |
Delta HPH 30 |
Delta HPH 40 |
| Мощность кВА/кВт |
20/20 |
30/30 |
40/40 |
| Напряжение на входе, |
380/220, 400/230, 415/240 В (3 фазы, 4 провода плюс земля) |
| Диапазон входных напряжений |
242~477(фаза-фаза)/ 140~276 (фаза-нейтраль) |
| Нелинейные гармонические искажения входного тока |
< 3 |
| Входной коэффициент мощности |
> 0.99 |
| Частота |
50/60Гц |
| Напряжение на выходе, |
380/220, 400/230, 415/240 (3 фазы, 4-проводника плюс заземление) |
| Выходной коэффициент мощности |
1 (кВА = кВт) |
| Пределы регулирования напряжения |
±1% |
| Суммарный коэффициент гармоник выходного напряжения |
< 1,5% (при линейной нагрузке) |
| Частота на выходе |
50/60Гц |
| Перегрузочная способность |
≤ 125%: 10 минут; ≤ 150%: 1 минута; >150%: 1с. |
| Коммуникационные Интерфейсы |
1 слот SMART, 1 слот MINI, 2 параллельных
порта, 1 порт RS232, 1 порт REPO (дистанционное
аварийное отключение электропитания), 1 порт
определения зарядного устройства, 2 входа с сухими
контактами, 6 выходов с сухими контактами |
| Безопасность и ЭМС |
CE, МЭК 62040-1, МЭК 602040-2 |
| Номинальное напряжение батарей |
±240 В пост. Тока (480В со средней точкой) |
| Ток заряда |
5 A |
9 A |
| Напряжение заряда |
Компенсирующий заряд: ±272 ± 2 В пост. тока;
Уравнивающий заряд: ±280 ± 2 В пост. тока |
| Аварийное отключение питания |
Да (местное и дистанционное) |
| Выключатель сервисного байпаса |
Да |
| КПД Нормальный / ЭКО режим |
96 / 99% |
| Рабочая температура |
0 ~ 40 |
| Относительная влажность |
5~95 % (без конденсации влаги) |
| Уровень шума (на расстоянии 1м) |
< 55 дБ(А) |
< 60 дБ(А) |
| Степень защиты |
IP21, IP41(опция) |
| Размеры (ШхГхВ, мм) |
380 х 800 х 800 мм |
| Масса |
66,5 кг |
86,5 кг |
Вес и размеры
| Модель |
Delta HPH 20 |
Delta HPH 30 |
Delta HPH 40 |
| Без отсека для установки внутренних АКБ |
| Размеры (ШхГхВ, мм) |
380 х 800 х 800 мм |
| Масса |
66,5 кг |
86,5 кг |
| С отсеком для установки внутренних АКБ |
| Размеры (ШхГхВ, мм) |
490 х 830 х 1400 мм |
| Масса с АКБ |
365 кг |
385 кг |
| Масса без АКБ |
131 кг |
162 кг |
Артикулы для заказа
| Артикул |
Наименование |
Краткое описание |
| GES203HH330035 |
ИБП Delta HPH-Series 20KVA |
On-line, 20 кВА/20 кВт, 3ф/3ф, без внутренних батарей, башня, 380х800х800 мм, 67 кг |
| GES303HH330035 |
ИБП Delta HPH-Series 30KVA |
On-line, 30 кВА/30 кВт, 3ф/3ф, без внутренних батарей, башня, 380х800х800 мм, 87 кг |
| GES403HH330035 |
ИБП Delta HPH-Series 40KVA |
On-line, 40 кВА/40 кВт, 3ф/3ф, без внутренних батарей, башня, 380х800х800 мм, 87 кг |
| BATT CAB HPH 20-40KVA |
Батарейный шкаф для HPH серии оригинальный (без батарей) |
С перемычками, 490х830х1400 мм, 132 кг |
| GES203HH33A035 |
ИБП Delta HPH-Series 20KVA с батареями |
On-line, 20 кВА/20 кВт, 3ф/3ф, с внутр батареями на 18 мин при 20 кВА/14 кВт (power factor 0.7), башня, 490х830х1400 мм, 365 кг |
| GES303HH33A035 |
ИБП Delta HPH-Series 30KVA с батареями |
On-line, 30 кВА/30 кВт, 3ф/3ф, с внутр батареями на 11 мин при 30 кВА/21 кВт (power factor 0.7), башня, 490х830х1400 мм, 385 кг |
| GES403HH33A035 |
ИБП HPH-Series 40KVA с батареями |
On-line, 40 кВА/40 кВт, 3ф/3ф, с внутр батареями на 10 мин при 40 кВА/28 кВт (power factor 0.7), башня, 490х830х1400 мм, 385 кг
В упаковке:
Длина х Ширина х Высота, мм: 1001 х 725 х 1642
Вес: 405 кг
|
|
|
