Характеристики Eaton 9PX11KiBP31

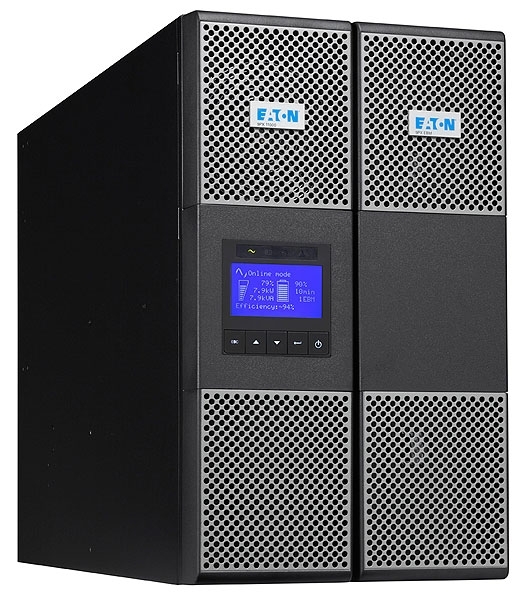

Eaton 9PX11KiBP31 мощностью 11 кВА, 3ф вход /1ф выход, универсальный корпус с возможностью установки на пол или в стойку. ЖК-экран облегчает настройку и управление. В комплекте внешний сервисный байпас HotSwap. Модель ИБП | 9PX11KiBP31 | Мощность | 11кВА/10кВт | Технология | On-line с двойным преобразованием напряжения и системой коррекции коэффициента мощности Power Factor (PFC) | Номинальное напряжение | 380/400/415 | Диапазон входного напряжения | 176 – 276В при 100% нагрузке (до 100–276В при снижении нагрузки) 1:1, 305-480В при 100% нагрузке (до 175–480В при снижении нагрузки) 3:1 | Выходное напряжение | 200/208/220/230/240/250В | Коэффициент искажения выходного напряжения | <2% | Диапазон частоты на входе/THDI | 40-70 Гц, 50/60 Гц автовыбор частоты, возможность работы в качестве частотного преобразователя, THDI< 5% | КПД | До 95% в режиме Онлайн, 98% в режиме повышенного КПД | Ток короткого замыкания | 150А | Перегрузочная способность | 102–110%: 120с, 110–125%: 60с, 125–150%: 10с, >150%: 900мс | Подключение | Вход | Клеммная колодка (до 16 мм2) | Выходы | Клеммная колодка | Выходы с байпасом HotSwap | Клеммная колодка + 4 IEC C19 (16А) | Коммуникационные порты | 1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO), 1 DB15 для параллельной работы нескольких ИБП | Коммуникационный слот | 1 слот для карты Network-MS (включена в версию Netpack), ModBus-MS или Relay-MS карты | Условия эксплуатации | Рабочая температура | 00-400 С | Уровень шума | <50дБ | Размеры Ш х В х Г / Вес | ИБП | 440(19’’)х260(6U)х 700мм /88кг (3:1) | Внешний батарейный модуль | 440(19’’)х130(3U)х 680мм/65кг | Силовой модуль | 440(19’’)х130(3U)х 700мм/23кг (3:1) | Расшифровка наименований моделей серии 9PX Модель | 9PX 11кВА 3:1 | ИБП с сервисным байпасом HotSwap | 9PX11KiBP31 | ИБП с сервисным байпасом HotSwap, сетевой картой (Network Card) и комплектом крепления в стойку | 9PX11KiRTNBP31 | Внешний батарейный модуль (EBM) | 9PXEBM240 | Силовой модуль | 9PX11KiPM31 | Сервисный байпас HotSwap | MBP11Ki31 | Трансформатор | TFMR11Ki | Зарядное устройство с комплектом крепления в стойку | SC240RT | 1.8м присоединительный батарейный кабель | EBMCBL240 | Комплект крепления в стойку | 9RK | Время автономной работы в минутах в зависимости от нагрузки в % (pf=0.9) 9PX 11000ВА/10000 Вт | 10% | 25% | 50% | 75% | 100% | 11000 силовой модуль с 1 батарейным модулем в стандартном комплекте | 74 | 25 | 10 | 5,5 | 3 | 11000(1 бат. модуль в комплекте) + 1 EBM | 159 | 60 | 25 | 15 | 10 | 11000(1 бат. модуль в комплекте)+ 2 EBM | 237 | 97 | 42 | 25 | 18 | 11000(1 бат. модуль в комплекте)+ 3 EBM | 341 | 136 | 61 | 37 | 25 | 11000(1 бат. модуль в комплекте)+ 4 EBM | 461 | 163 | 80 | 48 | 34 | 11000(1 бат. модуль в комплекте)+ 5 EBM | 541 | 184 | 98 | 61 | 42 | При подключении более 5 ЕВМ необходимо дополнительное зарядное устройство SC240RT! | 11000(1 бат. модуль в комплекте)+ 6 EBM | 598 | 223 | 120 | 73 | 51 | 11000(1 бат. модуль в комплекте)+ 7 EBM | 747 | 261 | 139 | 86 | 61 | 11000(1 бат. модуль в комплекте)+ 8 EBM | 864 | 298 | 153 | 98 | 69 | 11000(1 бат. модуль в комплекте)+ 9 EBM | 957 | 361 | 165 | 113 | 79 | 11000(1 бат. модуль в комплекте)+ 10 EBM | 1033 | 414 | 175 | 127 | 89 | 11000(1 бат. модуль в комплекте)+ 11 EBM | 1098 | 458 | 190 | 139 | 98 |
|
|
