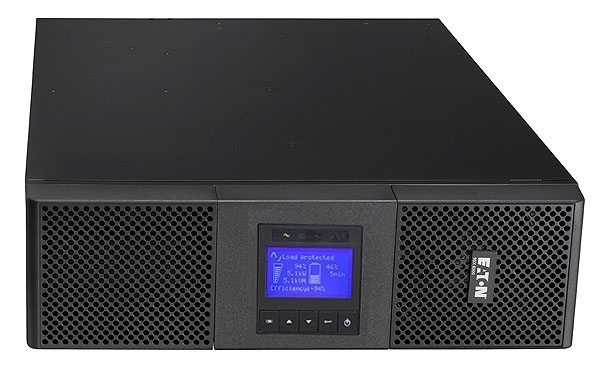

Характеристики 9SX6KiRT Eaton 9SX 6000i RT3U
| Мощность |
6 кВА/5.4кВт |
| Технология |
On-line с двойным преобразованием напряжения и системой коррекции коэффициента мощности Power Factor (PFC) |
| Номинальное напряжение |
200/208/220/230/240В |
| Диапазон входного напряжения |
176 - 276В при 100% нагрузке (до 100–276В при снижении нагрузки) |
| Выходное напряжение |
200/208/220/230/240В |
| Коэффициент искажения выходного напряжения |
<2% |
| Диапазон частоты на входе/THDI |
40-70 Гц, 50/60 Гц автовыбор частоты, возможность работы в качестве частотного преобразователя, THDI < 5% |
| КПД |
До 94% в режиме Онлайн, 98% в режиме повышенного КПД |
| Крест-фактор/ток короткого замыкания |
3:1/90А |
| Перегрузочная способность |
102–110%: 120с, 110–125%: 60с, 125–150%: 10с, >150%: 500мс |
|
Подключение
|
| Вход |
Клеммная колодка (до 10 мм2) |
| Выходы |
Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 (16А) |
| Коммуникационные порты |
1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения и 1 для удаленного отключения электропитания |
| Коммуникационный слот |
1 слот для карты Network-MS, ModBus-MS или Relay-MS карты |
|
Условия эксплуатации
|
| Рабочая температура |
00-400 С |
| Уровень шума |
<45дБ |
|
Размеры В х Ш х Д / Вес
|
| ИБП |
440(19’’) х 130(3U) х 685мм/48кг |
| Внешний батарейный модуль |
440(19’’) х 130(3U) х 645мм/68кг |
| Силовой модуль |
|
|
Средства расширения
|
| Внешний батарейный модуль (EBM) с комплектом крепления в стойку |
9SXEBM180RT |
| Сервисный байпас HotSwap |
MBP6Ki |
| Трансформатор |
TFMR11Ki |
| 1.8м присоединительный батарейный кабель |
EBMCBL180 |
| Комплект крепления в стойку |
9RK |
Время автономной работы в минутах в зависимости от процента загрузки. Коэффициент мощности принимается равным 0.9
| Конфигурация / Мощность нагрузки |
10% |
25% |
50% |
75% |
100% |
| Внутренние батареи |
57 |
22 |
8,5 |
4,5 |
3 |
| + 1 EBM |
203 |
85 |
38 |
24 |
16 |
| + 2 EBM |
399 |
147 |
71 |
45 |
28 |
| + 3 EBM |
554 |
214 |
104 |
62 |
47 |
| + 4 EBM |
755 |
287 |
133 |
90 |
58 |
| + 5 EBM |
961 |
396 |
170 |
111 |
82 |
| + 6 EBM |
1105 |
481 |
206 |
131 |
100 |
| + 7 EBM |
>1200 |
542 |
241 |
156 |
112 |
| + 8 EBM |
>1200 |
589 |
281 |
175 |
126 |
| + 9 EBM |
>1200 |
700 |
331 |
201 |
147 |
| + 10 EBM |
>1200 |
814 |
389 |
226 |
163 |
| + 11 EBM |
>1200 |
908 |
437 |
251 |
177 |
| + 12 EBM |
>1200 |
987 |
478 |
277 |
197 |
|
|
