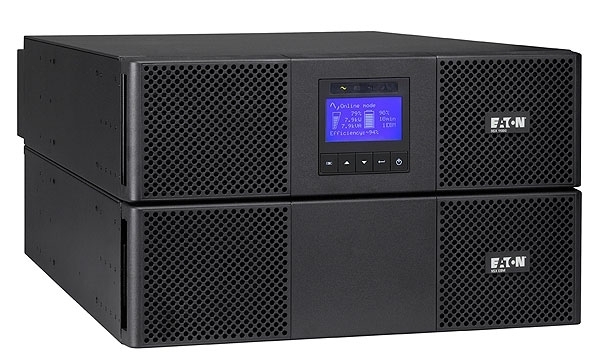

Характеристики Eaton 9SX 8000i RT6U 9SX8KiRT
ИБП Eaton 9SX 5-11 кВА топологии On-line с двойным преобразованием напряжения способен обеспечить защиту высшего класса для широкого спектра оборудования, использующегося в медицинских центрах, лабораторных исследованиях, полиграфии, звукозаписывающих студиях, АСУ, сфере IT и др.
Корпус Eaton 9SX позволяет эксплуатировать ИБП как в напольном варианте, так и смонтированным в 19” стойку.
Технические характеристик Eaton 9SX 8000i RT6U 9SX8KiRT:
| Мощность |
8кВА/7.2кВт |
| Технология |
On-line с двойным преобразованием напряжения и системой коррекции коэффициента мощности Power Factor (PFC) |
| Номинальное напряжение |
200/208/220/230/240/250В |
| Диапазон входного напряжения |
176 - 276В при 100% нагрузке (до 100–276В при снижении нагрузки) |
| Выходное напряжение |
200/208/220/230/240/250В |
| Коэффициент искажения выходного напряжения |
<2% |
| Диапазон частоты на входе/THDI |
40-70 Гц, 50/60 Гц автовыбор частоты, возможность работы в качестве частотного преобразователя, THDI < 5% |
| КПД |
До 95% в режиме Онлайн, 98% в режиме повышенного КПД |
| Крест-фактор/ток короткого замыкания |
3:1/150А |
| Перегрузочная способность |
102–110%: 120с, 110–125%: 60с, 125–150%: 10с, >150%: 900мс |
Подключение |
| Вход |
Клеммная колодка (до 16 мм2) |
| Выходы |
Клеммная колодка |
| Коммуникационные порты |
1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения и 1 для удаленного отключения электропитания |
| Коммуникационный слот |
1 слот для карты Network-MS, ModBus-MS или Relay-MS карты |
Условия эксплуатации |
| Рабочая температура |
00-400 С |
| Уровень шума |
<48дБ |
Размеры В х Ш х Д / Вес |
| ИБП |
440(19’’)х260(6U)
х700мм /86кг |
| Внешний батарейный модуль |
440(19’’)х130(3U)
х680мм/65кг |
| Силовой модуль |
440(19’’)х130(3U)
х700мм/21кг |
Преимущества ИБП Eaton 9SX:
- Топология On-line с двойным преобразованием напряжения для защиты от всех возможных проблем с электропитанием
- КПД 95% в режиме двойного преобразования и 98% в высокоэффективном режиме
- Коэффициент мощности 0.9, т.е. мощности ИБП 5 кВА соответствует мощность в Вт равная 4.5 кВт. Это позволяет подключить больше активной нагрузки по сравнению с ИБП с меньшим коэффициентом мощности.
- Регулируемый ЖК-дисплей с поддержкой русского языка и отражением энергопотребления в Вт
- Технология зарядки батарей ABM (Advanced Battery Management) для увеличения срока службы аккумуляторов и снижения стоимости владения системой бесперебойного питания
- Оперативная замена батарей с передней части ИБП без отключения питания нагрузки
- Длительное время автономной работы при использовании до 12 внешних батарейных модулей, которые распознаются автоматически при подключении к ИБП
- Для моделей мощностью 8 и 11 кВА возможно подключение внешних АКБ через зарядное устройство SC240RT
- Eaton 9SX 5 и 6 кВА с функцией управления сегментами выходных розеток, что позволяет продлить время автономной работы критичной нагрузки за счет отключения менее важной
- Удаленный перезапуск нагрузки, например, сервера
Расшифровка наименований - для заказа подходящего вам оборудования воспользуйтесь артикулами.
Модель
|
9SX 8кВА
|
| ИБП с комплектом крепления в стойку |
9SX8KiRT |
| Внешний батарейный модуль (EBM) |
9SXEBM240 |
| Силовой модуль |
9SX8KiPM |
| Сервисный байпас HotSwap |
MBP11Ki |
| Трансформатор |
TFMR11Ki |
| Зарядное устройство с комплектом крепления в стойку |
SC240RT |
| 1.8м присоединительный батарейный кабель |
EBMCBL240 |
| Комплект крепления в стойку |
9RK |
Время автономной работы ИБП
| 9SX 8000ВА/7200 Вт |
10% |
25% |
50% |
75% |
100% |
| 8000 силовой модуль с 1 батарейным модулем в стандартном комплекте |
90 |
28 |
12 |
6.5 |
3.5 |
| 8000 (1 бат. модуль в комплекте) + 1 EBM |
173 |
72 |
29 |
18 |
12 |
| 8000 (1 бат. модуль в комплекте) + 2 EBM |
279 |
112 |
51 |
29 |
21 |
| 8000 (1 бат. модуль в комплекте) + 3 EBM |
430 |
151 |
73 |
46 |
29 |
| 8000 (1 бат. модуль в комплекте) + 4 EBM |
541 |
185 |
95 |
58 |
42 |
| 8000 (1 бат. модуль в комплекте) + 5 EBM |
652 |
234 |
114 |
73 |
51 |
| При подключении более 5 ЕВМ необходимо дополнительное зарядное устройство SC240RT! |
| 8000 (1 бат. модуль в комплекте) + 6 EBM |
834 |
279 |
132 |
92 |
60 |
| 8000 (1 бат. модуль в комплекте) + 7 EBM |
970 |
337 |
154 |
104 |
73 |
| 8000 (1 бат. модуль в комплекте) + 8 EBM |
1078 |
410 |
171 |
114 |
88 |
| 8000 (1 бат. модуль в комплекте) + 9 EBM |
1161 |
467 |
191 |
124 |
98 |
| 8000 (1 бат. модуль в комплекте) + 10 EBM |
>1200 |
514 |
217 |
140 |
107 |
| 8000 (1 бат. модуль в комплекте) + 11 EBM |
>1200 |
553 |
239 |
154 |
113 |
|
|
