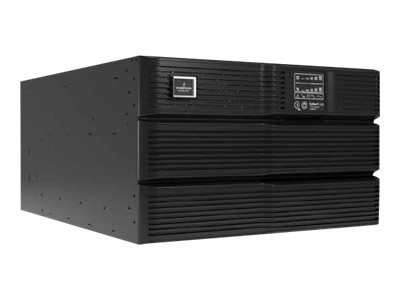

Характеристики Liebert GXT3-10000RT230
| Мощность |
10000 ВА/9000 Вт |
Физические параметры
|
| Габариты ИБП (ГxШxВ), мм |
577x430x261 |
| Габариты ИБП в транспортной упаковке (ГxШxВ), мм |
717x515x570 |
| Вес ИБП, кг |
80 |
| Вес ИБП в транспортной упаковке, кг |
82 |
| Входные параметры переменного тока |
| Рабочая частота, номинал |
50 или 60 Гц (заводская настройка = 50) |
| Заводская настройка В переменного тока |
230 В переменного тока |
| Возможные значения В переменного тока |
220/230/240 В переменного тока (можно настроить при помощи включенной в комплект конфигурационной программы) |
| Диапазон рабочего напряжения при работе без батарей |
176-280 В переменного тока |
| Максимальное допустимое значение В переменного тока |
280 В переменного тока |
| Входная частота при работе без батарей |
40-70 Гц |
| Подключение входного питания |
Стандарт PD2-CE10HDWRMBS |
| Выходные параметры переменного тока |
| Заводская настройка В переменного тока |
230 В переменного тока |
| Выходные соединения |
Стандарт PD2-CE10HDWRMBS |
| Частота |
50 Гц или 60 Гц, номинал |
| Форма волны |
Синусоидальная |
| Перегрузка в основном режиме |
>200% 5 циклов; 151-200% 1 секунда; 131-150% 10 секунд; 105-130% 1 минута |
| Батарея |
| Тип |
Клапанно-регулируемая, герметичная, свинцово-кислотная |
| Кол-во x В |
20 x 12 В |
| Производитель батареи / Номер детали |
Батарея 9 Ач, CSB HR 1234W или Panasonic UP-RW1245 |
| Время заряда (внутренние батареи) |
3 часа до уровня 90% после полной разрядки при нагрузке 100% |
| Защитные ограничения байпаса |
| Отключение режима байпаса |
Если колебания входного напряжения превышают ±15% от номинального напряжения |
| Повторное включение режима байпаса |
Если входное напряжение возвращается к значениям ±10% от номинального выходного напряжения |
| Отключение режима байпаса |
Если входная частота мешает синхронной работе |
Окружающие условия
|
| Рабочая температура |
от 0 °С до +40 °С |
| Температура хранения |
от -15 °С до +50 °С |
| Относительная влажность |
от 0% до 95%, без конденсата |
| Рабочая высота |
до 1000 м при 30 °С без ухудшения рабочих параметров |
| Акустический шум |
< 55 дБА на расстоянии 1 метр от задней части
< 50 дБА на расстоянии 1 метр от передней или боковых частей |
| Орган, выдавший разрешительную документацию |
| Безопасность |
Версия IEC62040-1:2008 |
| EMI/EMC |
IEC/EN/AS 62040-2 2-е издание |
| Электростатические разряды |
EN61000-4-2, Уровень 4, Критерий А |
| Восприимчивость к радиоизлучению |
EN61000-4-3, Уровень 3, Критерий А |
| Кратковременный выброс напряжения |
EN61000-4-4, Уровень 4, Критерий А |
| Устойчивость к перенапряжению |
EN61000-4-5, Уровень 3, Критерий А |
| Транспортировка |
ISTA Процедура 1А |
Характеристики систем распределения питаия
| Номер модели |
PD2-CE10HDWRMBS |
| Ампер по номиналу |
63 А |
| Подключение входного питания |
3-проводное, жесткое, 6-10 мм² (8-10 AWG) |
| Подключение выходного питания |
3-проводное, жесткое, 6-10 мм² (8-10 AWG) |
| Включает: |
Четыре разъема IEC320 C19 16А/250 В
Четыре разъема С13 10А/250 В
Ручной переключатель байпаса с лампами индикации состояния |
| Внешний входной автомат защиты предоставляется заказчиком |
63 А |
Время работы от батарей
| Время работы, минуты. Подключенная нагрузка, Вт |
| Количество батарей |
3000 |
3600 |
4200 |
4800 |
5400 |
6000 |
6600 |
7200 |
7800 |
8400 |
9000 |
| Встроенная батарея |
19 |
14,5 |
11,5 |
10 |
8,5 |
7 |
6 |
5 |
4 |
3,5 |
3 |
Встроенная батарея
+ 1 внешний батарейный блок |
38
|
29 |
23 |
20 |
17 |
14 |
12 |
10 |
8 |
7 |
6 |
Встроенная батарея
+ 2 внешних батарейных блока |
57 |
43,5 |
34,5 |
30 |
25,5 |
21 |
18 |
15 |
12 |
10,5 |
9 |
Встроенная батарея
+ 3 внешних батарейных блока |
76 |
58 |
46 |
40 |
34 |
28 |
24 |
20 |
16 |
14 |
12 |
Встроенная батарея
+ 4 внешних батарейных блока |
95 |
72,5 |
57,5 |
50 |
42,5 |
35 |
30 |
25 |
20 |
17,5 |
15 |
|
|
