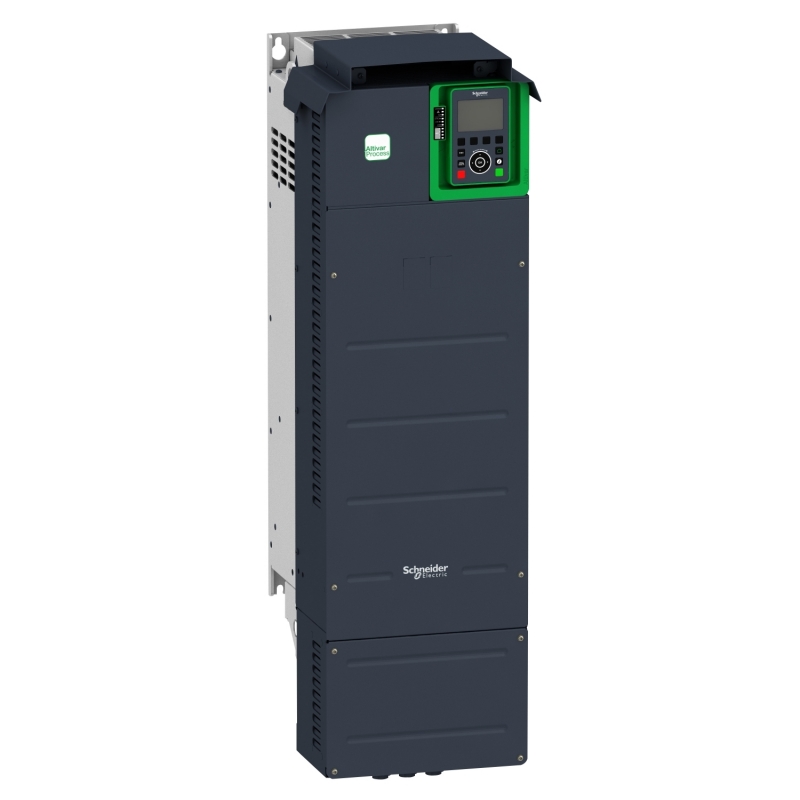

Преобразователь частоты Altivar 630 75 кВт 380В 3ф Schneider Electric ATV630D75N4

Частотный преобразователь ATV630D75N4 производства компании Schneider Electric предназначен для преобразования сетевого тока в ток заданной частоты. Удобство использования ATV630D75N4 и простая интеграция в системы автоматизации.


Преобразователь частоты Altivar 630 75 кВт 380В 3ф Schneider Electric ATV630D75N4
Код товара: 2579424
Розничная цена:
147 030 руб.
Купить со скидкой %
Добавить в заказ:
кол-во:

Характеристики ATV630D75N4

Назначение изделия Асинхронные электродвигатели
Синхронные двигатели
Способ крепления Для монтажа на стену
Фильтр электромагнитной совместимости Встроенный в соответствии с EN/IEC 61800-3 категория C3 с 150 m макс. кабель двигателя
Cтепень защиты IP IP21 в соответствии с IEC 60529
IP21 в соответствии с IEC 61800-5-1
Степень защиты UL тип 1 в соответствии с UL 508C
Тип охлаждения Принуд. конвекция
Частота сети питания 50...60 Hz (+/-5 %)
Число фаз сети 3 фазы
Номинальное напряжение питания [Us] 380...480 test3 (- 15...10 %)
Мощность двигателя, кВт 55 кВт (heavy duty)
75 кВт (normal duty)
Мощность двигателя, л.с. 75 лс (heavy duty)
100 лс (normal duty)
Линейный ток 86,9 A при 480 test3 (heavy duty)
98,9 A при 380 test3 (heavy duty)
112,7 A при 480 test3 (normal duty)
131,3 A при 380 test3 (normal duty)
Предполагаемый линейный Isc 50 кА
Полная мощность 72,2 кВА при 480 test3 (heavy duty)
93,7 кВА при 480 test3 (normal duty)
Непрерывный выходной ток 106 A при 2,5 кГц (heavy duty)
145 A при 2,5 кГц (normal duty)
Макс. переходной ток 159 A в течение 60 с (heavy duty)
159,5 A в течение 60 с (normal duty)
Профиль управления асинхронным электродвигателем Постоянный стандартный момент
Переменный стандартный момент
Режим оптимизированного момента
Профиль управления синхронным двигателем Электродвигатель с постоянными магнитами
Выходная частота привода 0.1...500 Гц
Номинальн. частота коммутации 2,5 кГц
Частота коммутации 2...8 kHz регулируем.
2,5...8 кГц с понижающим коэффициентом
Функция защиты STO (безопасное выключение крутящего момента) SIL 3
Количество предустановленных скоростей 16 предустановленных скоростей
Протокол порта обмена данными Ethernet
Modbus последовательн.
Modbus TCP
Опциональная карта Слот A/слот B : output relay extension module
Слот A/слот B : digital and analog I/O extension module
Слот A : communication module для CANopen винтовые зажимы
Слот A : communication module для CANopen SUB-D 9
Слот A : communication module для шлейф CANopen RJ45
Слот A : communication module для Modbus TCP/EtherNet/IP
Слот A : communication module для DeviceNet
Слот A : communication module для Profinet
Слот A : communication module для Profibus DP V1

Дополнительные характеристики

Выходное напряжение <=" напряжение питания
Компенсация проскальзывания вала двигателя Регулируем.
Автоматически при любой нагрузке
Может подавляться
Недоступно для электродвигателей с постоянными магнитами
Программы ускорения и замедления Линейн., задается отдельно, от 0,01 до 9000 с
S, U или по выбранный заказчиком
Торможение до остановки Подачей пост. тока
Тип защиты Привод : откл. в цепи управления
Привод : превышение скорости
Привод : значительное уменьшение напряжения линии питания
Привод : повышенное напряжение питания
Привод : повышенное напряжение линии питания
Привод : перенапряжение на шине пост. тока
Привод : исчезновение фазы двигателя
Привод : защита от короткого замыкания
Привод : перегрузка по выходному напряжению
Привод : сверхток между выходной фазой и землей
Привод : превышение температуры
Привод : защитное отключение двигателя при превышение вращательного момента
Привод : тепловая защита
Двигатель : исчезновение фазы двигателя
Двигатель : защитное отключение двигателя при превышение вращательного момента
Двигатель : тепловая защита
Разрешение по частоте Аналоговый вход : 0,012/50 Гц
Дисплейный блок : 0,1 Гц
Электрическое соединение Со стороны линии : винтовой зажим 95...120 мм² (AWG 3/0…250 тыс. круговых милов)
Двигатель : винтовой зажим 95...120 мм² (AWG 3/0…250 тыс. круговых милов)
Управление : съемные клеммные блоки с винтовыми зажимами 0,5...1,5 мм² (AWG 20...AWG 16)
Тип разъема RJ45 (на выносном графическом терминале) для Modbus последовательн.
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP
Физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
Кадр передачи RTU для Modbus последовательн.
Скорость передачи 4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
10/100 Mbit/s для Ethernet IP/Modbus TCP
Режим обмена Полудуплекс, полный дуплекс, автоопределение для Ethernet/Modbus TCP
Формат данных 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Тип смещения Нет импеданса для Modbus последовательн.
Кол-во адресов 1...247 для Modbus последовательн.
Способ доступа Ведомый для Modbus TCP
Питание Внутренний источник питания для дискретных входов и входа STO : 24 test3 пост. ток (21...27 test3) ток <=" 200 мА (защита от перегрузки и короткого замыкания)
Внутреннее питание для регулировочного потенциометра (1 - "10 кОм) : 10.5 test3 пост. ток +/- 5 % ток <=" 10 мА (защита от перегрузки и короткого замыкания)
Внешний источник питания для дискретных входов : "24 test3 пост. ток (19...30 test3) ток ≤ 1,25 мА (защита от перегрузки и короткого замыкания)
Сигнализация 1 светодиод красный for наличие напряжения
4 светодиода двухцветный для состояние коммуникационного модуля
3 светодиодов двухцветный для состояние встроенной связи
3 светодиодов для локальная диагностика
Ширина 290 мм
Высота 922 мм
Глубина 323 мм
Масса продукта 58 кг
Номер аналогового входа 3
Тип подключения Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA полное сопротивление 250 Ом, разрешение 12 бит
Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток полное сопротивление 30 кОм, разрешение 12 бит
Количество дискретных входов 8
Тип дискретного входа Безопасное выключение крутящего момента STOA, STOB : 24 V пост. Тока <=" 30 "V полное сопротивление > 2,2 кОм
Программируемый в качестве импульсного входа DI5, DI6 0…30 кГц : 24 V пост. Тока <=" 30 "V
Программируемый DI1…DI6 : 24 V пост. Тока <=" 30 "V полное сопротивление 3.5 кОм
Совместимость входа Дискретный вход STOA, STOB : уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Дискретный вход DI5, DI6 : уровень 1 ПЛК в соответствии с МЭК 65A-68
Дискретный вход DI1…DI6 : уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Тип дискретных входов STOA, STOB, положительная логика (источник) : , < 5 test3 (состояние 0), > 11 test3 (состояние 1)
DI5, DI6, положительная логика (источник) : , < 0.6 test3 (состояние 0), > 2.5 test3 (состояние 1)
DI1…DI6, отрицательная логика («приемник») : , > 16 test3 (состояние 0), < 10 test3 (состояние 1)
DI1…DI6, положительная логика (источник) : , < 5 test3 (состояние 0), > 11 test3 (состояние 1)
Номер аналогового выхода 2
Тип аналогового выхода Ток, задаваемый программным способом AO1, AO2 : 0...20 mA, разрешение 10 бит
Напряжение, задаваемое программным способом AO1, AO2 : 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит
Длительность выборки Аналоговый выход AO1 : 10 ms (+/- 1 ms)
Аналоговый вход AI1, AI2, AI3 : 5 мс (+/- 0,1 мс)
Дискретный вход DI5, DI6 : 5 мс (+/- 1 ms)
Дискретный вход DI1…DI4 : 2 мс (+/- 0,5 мс)
Точность Аналоговый выход AO1, AO2 : +/- 1 % для изменения температуры 60 °C
Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °C
Ошибка линеаризации Аналоговый выход AO1, AO2 : +/- 0,2 %
Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения
Номер релейного выхода 3
Тип релейного выхода Задаваем. релейная логика R3 : реле последовательности действий нет электрическая износостойкость 100000 циклы
Задаваем. релейная логика R2 : реле последовательности действий нет электрическая износостойкость 100000 циклы
Задаваем. релейная логика R1 : реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы
Время обновления Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс)
Минимальный коммутируемый ток Релейный выход R1, R2, R3 : 5 мА при 24 test3 пост. ток
Макс. коммутируемый ток Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 30 test3 пост. ток
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 250 test3 пер. ток
Релейный выход R1, R2, R3 - резистивные нагрузка (cos =" 1) : "3 А при 30 test3 пост. ток
Релейный выход R1, R2, R3 - резистивные нагрузка (cos =" 1) : "3 А при 250 test3 пер. ток
Изоляция Между зажимами питания и управления
Функциональность Полный
Специальное применение Центробежные насосы и вентиляторы
IP degree of protection IP21

Условия эксплуатации

Сопротивление изоляции > 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума 62.4 dB conforming to 86/188/EEC
Рассеиваемая мощность, Вт 1369 test4 (принуд. конвекция) при 380 test3 частота коммутации 2,5 кГц
174 test4 (естественная конвекция) при 380 test3 частота коммутации 2,5 кГц
Объём охлаждающего воздуха 295 м³/ч
Рабочее положение Вертикальный +/- 10 градусов
Суммарный коэффициент гармоник тока <=" 48 % от "80…100 % нагрузки в соответствии с МЭК 61000-3-12
Электромагнитная совместимость Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3
Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4
Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3
Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3
Степень загрязнения 2 в соответствии с EN/IEC 61800-5-1
Виброустойчивость 1 gn (f =" 13...200 Гц) в соответствии с "IEC 60068-2-6
1,5 мм размах (f =" 2...13 Гц) в соответствии с "IEC 60068-2-6
Ударопрочность 15 gn в течение 11 мс в соответствии с IEC 60068-2-27
Относительная влажность 5...95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура 50...60 °C с понижающим коэффициентом
-15…50 °C без ухудшения номинальных значений
Температура окружающего воздуха при хранении -40...70 °C
