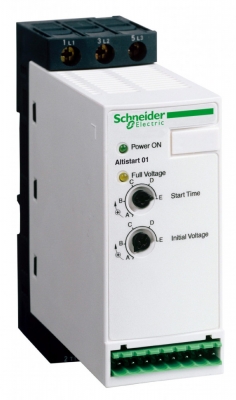

Характеристики Schneider Electric ATS01N109FT
УПП ATS01N109FT предназначено для регулировки параметров пуска и торможения асинхронных электродвигателей. Обеспечивает снижение стоимости эксплуатации системы и повышение надежности. Простота внедрения и настройки. Тип изделия или компонента | Устройство плавного пуска | Назначение изделия | Асинхронные электродвигатели | Применение изделия | Простая машина | Наименование компонента | ATS01 | Число фаз сети | 3 фазы Однофазный | [Us] номинальное напряжение питания | 110...480 V (- 10...10 %) | Мощность двигателя, кВт | 1.5 кВт при 230 V AC 50/60Hz 3 фазы 1.1 кВт при 230 V AC 50/60Hz однофазный 4 кВт при 400 V AC 50/60Hz 3 фазы | Мощность двигателя, л.с. | 5 лс при 460 V 3 фазы 2 лс при 230 V AC 50/60Hz 3 фазы 1 лс при 210 V 3 фазы | Номинальный ток Icl | 9 А | Категория применения | AC-53B соответствующий EN/IEC 60947-4-2 | Ток номинальной нагрузки | 45 А при номинальной нагрузке | Тип пуска | Пуск с постепенным увеличением напряжения | Рассеиваемая мощность, Вт | 46 Вт в переходном состоянии 1 Вт при полной нагрузке и при завершении пуска | Дополнительные характеристики | Стиль сборки | С радиатором | Доступные функции | Встроенный байпас | Пределы напряжения | 99...528 В | Частота питания | 50...60 Hz (- 5...5 %) | Предел частоты питания | 47.5...63 Гц | Выходное напряжение | <=" напряжение питания | Продолжительность пуска | Регулируем. от 1 до 5 с 5 s/20 пусков в час 1 s/100 пусков в час | Пусковой момент | 30...80 % пускового момента при прямом пуске двигателя | Ток дискретного выхода | 3 А AC-15 2 А DC-13 | Момент затяжки | 0.5 Н-м 1.9...2.5 Н-м | Электрическое соединение | 2 проводник (-и) гибкий кабельбез наконечника, соединение через клеммный блок с винтовыми зажимами 0,5...1,5 мм²/AWG 16 для цепь управления 2 проводник (-и) гибкий кабельбез наконечника, соединение через винтовой зажим 4 мм 1,5...6 мм²/AWG 10 для силовая цепь 2 проводник (-и) гибкий кабельс кабельным наконечником, соединение через винтовой зажим 4 мм 1...6 mm²/AWG 10 для силовая цепь 1 проводник (-и) гибкий кабельбез наконечника, соединение через клеммный блок с винтовыми зажимами 0,5...2,5 мм²/AWG 14 для цепь управления 1 проводник (-и) гибкий кабельбез наконечника, соединение через винтовой зажим 4 мм 1,5...10 мм²/AWG 8 для силовая цепь 1 проводник (-и) гибкий кабельс кабельным наконечником, соединение через клеммный блок с винтовыми зажимами 0,5...1,5 мм²/AWG 16 для цепь управления 2 проводник (-и) жесткий кабель, соединение через клеммный блок с винтовыми зажимами 0,5...1 мм²/AWG 17 для цепь управления 2 проводник (-и) жесткий кабель, соединение через винтовой зажим 4 мм 1...6 mm²/AWG 10 для силовая цепь 1 проводник (-и) жесткий кабель, соединение через клеммный блок с винтовыми зажимами 0,5...2,5 мм²/AWG 14 для цепь управления 1 проводник (-и) жесткий кабель, соединение через винтовой зажим 4 мм 1...10 mm²/AWG 8 для силовая цепь | С маркировкой | CE | Рабочее положение | Вертикальный +/- 10 градусов | Высота | 124 мм | Ширина | 45 мм | Глубина | 131 мм | Масса продукта | 0.28 кг | Условия эксплуатации | Электромагнитная совместимость | Импульснапряжения/тока соответствующий IEC 61000-4-5 уровень 3 Кратковременные исчезновения и колебания напряжения соответствующий IEC 61000-4-11 Стойкость к излучаемым электромагнитным помехам соответствующий IEC 61000-4-3 уровень 3 Стойкость к переходным процессам соответствующий IEC 61000-4-4 уровень 4 Стойкость к наведенным помехам, вызванных электромагнитными полями соответствующий IEC 61000-4-6 уровень 3 Гармоники соответствующий IEC 1000-3-4 Гармоники соответствующий IEC 1000-3-2 Электромагнитная совместимость соответствующий EN 50082-2 Электромагнитная совместимость соответствующий EN 50082-1 Электростатический разряд соответствующий IEC 61000-4-2 уровень 3 Затухающие колебания соответствующий IEC 61000-4-12 уровень 3 Наведенные и излучаемые помехи соответствующий IEC 60947-4-2 уровень В Наведенные и излучаемые помехи соответствующий CISPR 11 уровень В | Стандарты | EN/IEC 60947-4-2 | Сертификаты продуктов | B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат. CCC CSA C-Tick GOST UL | Cтепень защиты IP | IP20 | Степень загрязнения | 2 соответствующий EN/IEC 60947-4-2 | Виброустойчивость | 1,5 мм размах (f =" 3...13 Гц) соответствующий "EN/IEC 60068-2-6 1 gn (f =" 13...150 Гц) соответствующий "EN/IEC 60068-2-6 | Ударопрочность | 15 gn для 11 мс соответствующий EN/IEC 60068-2-27 | Относительная влажность | 5...95 % без попадания конденсата или капель воды соответствующий EN/IEC 60068-2-3 | Температура окружающей среды при работе | 40...50 °C с уменьшением номинального тока на 2 % на каждый дополнительный °C -10...40 °C без ухудшение характеристик | Температура окружающего воздуха при хранении | -25...70 °C соответствующий EN/IEC 60947-4-2 | Рабочая высота над уровнем моря | > 1000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м <= 1000 м без ухудшения номинальных значений |
|
|
