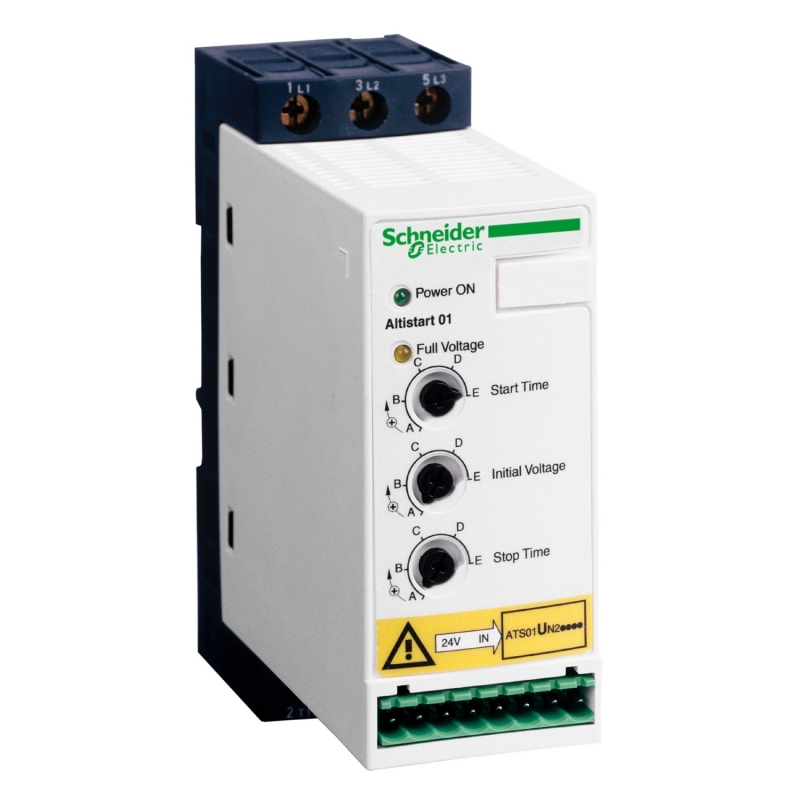

Характеристики Schneider Electric ATS01N212QN
УПП ATS01N212QN предназначено для регулировки параметров пуска и торможения асинхронных электродвигателей. Обеспечивает снижение стоимости эксплуатации системы и повышение надежности. Простота внедрения и настройки. Тип изделия или компонента | Устройство плавного пуска | Назначение | Асинхронные электродвигатели | Применение | Простая машина | Наименование компонента | ATS01 | Число фаз сети | 3 фазы | [Us] номинальное напряжение питания | 380...415 V (- 10...10 %) | Мощность двигателя | 5.5 кВт при 380...415 V 3 фазы | Номинальный ток Icl | 12 А | Категория применения | AC-53B соответствующий EN/IEC 60947-4-2 | Ток номинальной нагрузки | 60 А при номинальной нагрузке | Тип пуска | С постепенным увеличением напряжения | Рассеиваемая мощность | 4 Вт при полной нагрузке и при завершении пуска 124 Вт в переходном состоянии | Дополнительные характеристики | Стиль сборки | С радиатором | Доступные функции | Встроенный байпас | Пределы напряжения | 342...456 В | Частота питания | 50...60 Hz (- 5...5 %) | Предел частоты питания | 47.5...63 Гц | Выходное напряжение | <=" напряжение питания | Продолжительность пуска | Регулируем. от 1 до 10 с | Символ времени остановки | Регулируем. от 1 до 10 с | Пусковой момент | 30...80 % пускового момента при прямом пуске двигателя | Тип дискретного входа | (LI1, LI2, BOOST(УСИЛЕНИЕ)) функции "останов", "пуск" и "усиленный пусковой момент" логический <=" 8 мА "27 кОм | Напряжение дискретного входа | 24...40 V | Тип дискретных входов | (LI1, LI2, BOOST(УСИЛЕНИЕ)) положительный состояние 0 < 5 В и < 0.2 мА, состояние 1 > 13 В и > 0.5 мА | Ток дискретного выхода | 3 А AC-15 2 А DC-13 | Тип дискретного выхода | (R1A, R1C) релейные выходы нет (LO1) логика с открытым коллектором конец сигнала пуска | Напряжение дискретного выхода | 24 В (6...30 V) логика с открытым коллектором | Минимальный коммутируемый ток | Релейные выходы 10 мА 6 В пост. ток | Макс. коммутируемый ток | Релейные выходы 2 А 30 В пост. ток индуктивн. нагрузка, cos phi =" 0,5 "L/R =" 20 мс Релейные выходы "2 А 250 V пер. ток индуктивн. нагрузка, cos phi =" 0,5 "L/R =" 20 мс | Момент затяжки | 0.5 Н-м 1.9...2.5 Н-м | Электрическое соединение | 2 проводник (-и) гибкий кабельбез наконечника, соединение через клеммный блок с винтовыми зажимами 0,5...1,5 мм²/AWG 16 для цепь управления 2 проводник (-и) гибкий кабельбез наконечника, соединение через винтовой зажим 4 мм 1,5...6 мм²/AWG 10 для силовая цепь 2 проводник (-и) гибкий кабельс кабельным наконечником, соединение через винтовой зажим 4 мм 1...6 mm²/AWG 10 для силовая цепь 1 проводник (-и) гибкий кабельбез наконечника, соединение через клеммный блок с винтовыми зажимами 0,5...2,5 мм²/AWG 14 для цепь управления 1 проводник (-и) гибкий кабельбез наконечника, соединение через винтовой зажим 4 мм 1,5...10 мм²/AWG 8 для силовая цепь 1 проводник (-и) гибкий кабельс кабельным наконечником, соединение через клеммный блок с винтовыми зажимами 0,5...1,5 мм²/AWG 16 для цепь управления 2 проводник (-и) жесткий кабель, соединение через клеммный блок с винтовыми зажимами 0,5...1 мм²/AWG 17 для цепь управления 2 проводник (-и) жесткий кабель, соединение через винтовой зажим 4 мм 1...6 mm²/AWG 10 для силовая цепь 1 проводник (-и) жесткий кабель, соединение через клеммный блок с винтовыми зажимами 0,5...2,5 мм²/AWG 14 для цепь управления 1 проводник (-и) жесткий кабель, соединение через винтовой зажим 4 мм 1...10 mm²/AWG 8 для силовая цепь | С маркировкой | CE | Рабочее положение | Вертикальный +/- 10 градусов | Высота | 124 мм | Ширина | 45 мм | Глубина | 131 мм | Масса продукта | 0.42 кг | Условия эксплуатации | Электромагнитная совместимость | Импульснапряжения/тока соответствующий IEC 61000-4-5 уровень 3 Кратковременные исчезновения и колебания напряжения соответствующий IEC 61000-4-11 Стойкость к излучаемым электромагнитным помехам соответствующий IEC 61000-4-3 уровень 3 Стойкость к переходным процессам соответствующий IEC 61000-4-4 уровень 4 Стойкость к наведенным помехам, вызванных электромагнитными полями соответствующий IEC 61000-4-6 уровень 3 Гармоники соответствующий IEC 1000-3-4 Гармоники соответствующий IEC 1000-3-2 Электромагнитная совместимость соответствующий EN 50082-2 Электромагнитная совместимость соответствующий EN 50082-1 Электростатический разряд соответствующий IEC 61000-4-2 уровень 3 Затухающие колебания соответствующий IEC 61000-4-12 уровень 3 Наведенные и излучаемые помехи соответствующий IEC 60947-4-2 уровень В Наведенные и излучаемые помехи соответствующий CISPR 11 уровень В | Стандарты | EN/IEC 60947-4-2 | Сертификаты продуктов | B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат. CCC CSA C-Tick GOST UL | Cтепень защиты IP | IP20 | Степень загрязнения | 2 соответствующий EN/IEC 60947-4-2 | Виброустойчивость | 1,5 мм размах (f =" 3...13 Гц) соответствующий "EN/IEC 60068-2-6 1 gn (f =" 13...150 Гц) соответствующий "EN/IEC 60068-2-6 | Ударопрочность | 15 gn для 11 мс соответствующий EN/IEC 60068-2-27 | Относительная влажность | 5...95 % без попадания конденсата или капель воды соответствующий EN/IEC 60068-2-3 | Температура окружающей среды при работе | 40...50 °C с уменьшением номинального тока на 2 % на каждый дополнительный °C -10...40 °C без ухудшение характеристик | Температура окружающего воздуха при хранении | -25...70 °C соответствующий EN/IEC 60947-4-2 | Рабочая высота над уровнем моря | > 1000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м <= 1000 м без ухудшения номинальных значений |
|
|
