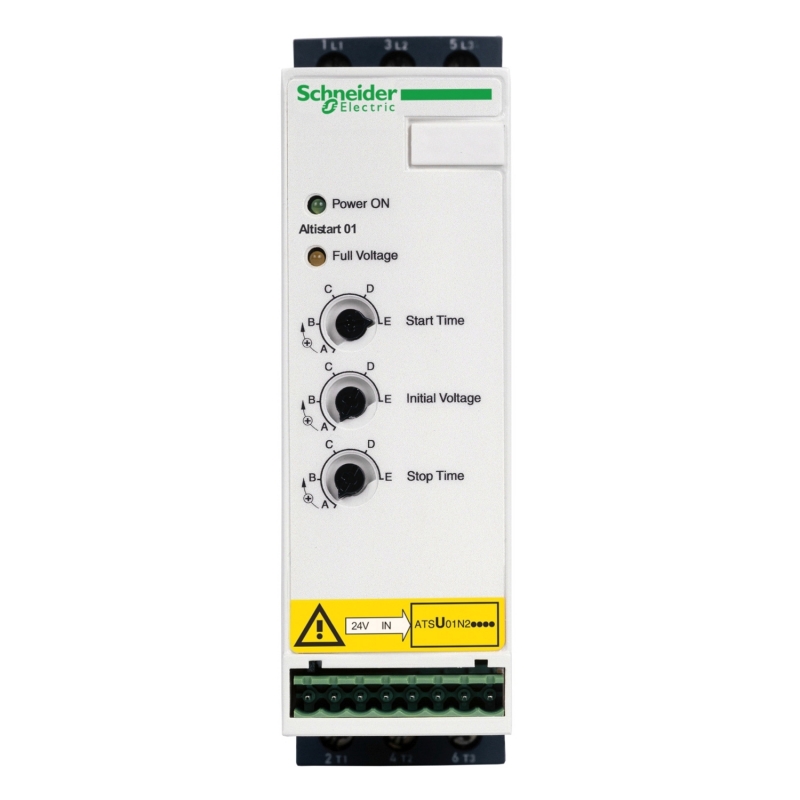

Устройство плавного пуска ATSU01 22A Schneider Electric ATSU01N222LT

Устройство плавного пуска ATSU01N222LT производства концерна Schneider Electric предназначено для регулировки параметров пуска и торможения асинхронных электродвигателей. УПП ATSU01N222LT обеспечивает снижение стоимости эксплуатации системы и повышение надежности. Простота внедрения и настройки.


Устройство плавного пуска ATSU01 22A Schneider Electric ATSU01N222LT
Код товара: 2578932
Розничная цена:
8 049 руб.
Купить со скидкой %
Добавить в заказ:
кол-во:

Характеристики ATSU01N222LT

Тип изделия или компонента Устройство плавного пуска
Назначение изделия Асинхронные электродвигатели
Применение изделия Простая машина
Наименование компонента ATSU01
Число фаз сети 3 фазы
[Us] номинальное напряжение питания 200...480 V (- 10...10 %)
Мощность двигателя, кВт 5.5 кВт при 230 V AC 50/60Hz 3 фазы
7.5 кВт при 400 V AC 50/60Hz 3 фазы
4 кВт при 230 V AC 50/60Hz 3 фазы
11 кВт при 400 V AC 50/60Hz 3 фазы
Мощность двигателя, л.с. 7.5 лс при 230 V AC 50/60Hz 3 фазы
5 лс при 230 V AC 50/60Hz 3 фазы
15 лс при 460 V 3 фазы
10 лс при 460 V 3 фазы
Номинальный ток Icl 22 А
Категория применения AC-53B соответствующий EN/IEC 60947-4-2
Ток номинальной нагрузки 100 мА
Тип пуска Пуск с постепенным увеличением напряжения
Рассеиваемая мощность, Вт 222.5 Вт в переходном состоянии
2.5 Вт при полной нагрузке и при завершении пуска
Дополнительные характеристики

Стиль сборки С радиатором
Доступные функции Встроенный байпас
Пределы напряжения 180...528 В
Частота питания 50...60 Hz (- 5...5 %)
Предел частоты питания 47.5...63 Гц
Выходное напряжение <=" напряжение питания
Продолжительность пуска Регулируем. от 1 до 10 с
5 s/20 пусков в час
10 s/10 пусков в час
1 s/100 пусков в час
Символ времени остановки Регулируем. от 1 до 10 с
Пусковой момент 30...80 % пускового момента при прямом пуске двигателя
Тип дискретного входа (LI1, LI2, BOOST(УСИЛЕНИЕ)) функции "останов", "пуск" и "усиленный пусковой момент" логический <=" 8 мА "27 кОм
Напряжение дискретного входа 24...40 V
Электрическая изоляция Гальван. между цепями питания и управления
Тип дискретных входов (LI1, LI2, BOOST(УСИЛЕНИЕ)) положительный состояние 0 < 5 В и < 0.2 мА, состояние 1 > 13 В и > 0.5 мА
Ток дискретного выхода 3 А AC-15
2 А DC-13
Тип дискретного выхода (R1A, R1C) релейные выходы нет
(LO1) логика с открытым коллектором конец сигнала пуска
Напряжение дискретного выхода 24 В (6...30 V) логика с открытым коллектором
Минимальный коммутируемый ток Релейные выходы 10 мА 6 В пост. ток
Макс. коммутируемый ток Релейные выходы 2 А 30 В пост. ток индуктивн. нагрузка, cos phi =" 0,5 "L/R =" 20 мс
Релейные выходы "2 А 250 V пер. ток AC-15 индуктивн. нагрузка, cos phi =" 0,5 "L/R =" 20 мс
Тип дисплея 1 светодиод (желтый) для достигнуто номинальн. напряжение
1 светодиод (зеленый) для пускатель запитан
Момент затяжки 0.5 Н-м
1.9...2.5 Н-м
Электрическое соединение 2 проводник (-и) гибкий кабельбез наконечника, соединение через клеммный блок с винтовыми зажимами 0,5...1,5 мм²/AWG 16 для цепь управления
2 проводник (-и) гибкий кабельбез наконечника, соединение через винтовой зажим 4 мм 1,5...6 мм²/AWG 10 для силовая цепь
2 проводник (-и) гибкий кабельс кабельным наконечником, соединение через винтовой зажим 4 мм 1...6 mm²/AWG 10 для силовая цепь
1 проводник (-и) гибкий кабельбез наконечника, соединение через клеммный блок с винтовыми зажимами 0,5...2,5 мм²/AWG 14 для цепь управления
1 проводник (-и) гибкий кабельбез наконечника, соединение через винтовой зажим 4 мм 1,5...10 мм²/AWG 8 для силовая цепь
1 проводник (-и) гибкий кабельс кабельным наконечником, соединение через клеммный блок с винтовыми зажимами 0,5...1,5 мм²/AWG 16 для цепь управления
2 проводник (-и) жесткий кабель, соединение через клеммный блок с винтовыми зажимами 0,5...1 мм²/AWG 17 для цепь управления
2 проводник (-и) жесткий кабель, соединение через винтовой зажим 4 мм 1...6 mm²/AWG 10 для силовая цепь
1 проводник (-и) жесткий кабель, соединение через клеммный блок с винтовыми зажимами 0,5...2,5 мм²/AWG 14 для цепь управления
1 проводник (-и) жесткий кабель, соединение через винтовой зажим 4 мм 1...10 mm²/AWG 8 для силовая цепь
С маркировкой CE
Рабочее положение Вертикальный +/- 10 градусов
Высота 314 мм
Ширина 45 мм
Глубина 170 мм
Масса продукта 0.49 кг
Условия эксплуатации
Электромагнитная совместимость Импульснапряжения/тока соответствующий IEC 61000-4-5 уровень 3
Стойкость к излучаемым электромагнитным помехам соответствующий IEC 61000-4-3 уровень 3
Стойкость к переходным процессам соответствующий IEC 61000-4-4 уровень 4
Стойкость к наведенным помехам, вызванных электромагнитными полями соответствующий IEC 61000-4-11
Гармоники соответствующий IEC 1000-3-4
Гармоники соответствующий IEC 1000-3-2
Электромагнитная совместимость соответствующий EN 50082-2
Электромагнитная совместимость соответствующий EN 50082-1
Электростатический разряд соответствующий IEC 61000-4-2 уровень 3
Затухающие колебания соответствующий IEC 61000-4-12 уровень 3
Наведенные и излучаемые помехи соответствующий IEC 61000-4-6 уровень 3
Наведенные и излучаемые помехи соответствующий IEC 60947-4-2 уровень В
Наведенные и излучаемые помехи соответствующий CISPR 11 уровень В
Стандарты EN/IEC 60947-4-2
Сертификаты продуктов CCC
CSA
C-Tick
UL
Cтепень защиты IP IP20
Степень загрязнения 2 соответствующий EN/IEC 60947-4-2
Виброустойчивость 1,5 мм размах (f =" 3...13 Гц) соответствующий "EN/IEC 60068-2-6
1 gn (f =" 13...150 Гц) соответствующий "EN/IEC 60068-2-6
Ударопрочность 15 gn для 11 мс соответствующий EN/IEC 60068-2-27
Относительная влажность 5...95 % без попадания конденсата или капель воды соответствующий EN/IEC 60068-2-3
Температура окружающей среды при работе 40...50 °C с уменьшением номинального тока на 2 % на каждый дополнительный °C
-10...40 °C без ухудшение характеристик
Температура окружающего воздуха при хранении -25...70 °C соответствующий EN/IEC 60947-4-2
Рабочая высота над уровнем моря > 1000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
<= 1000 м без ухудшения номинальных значений
