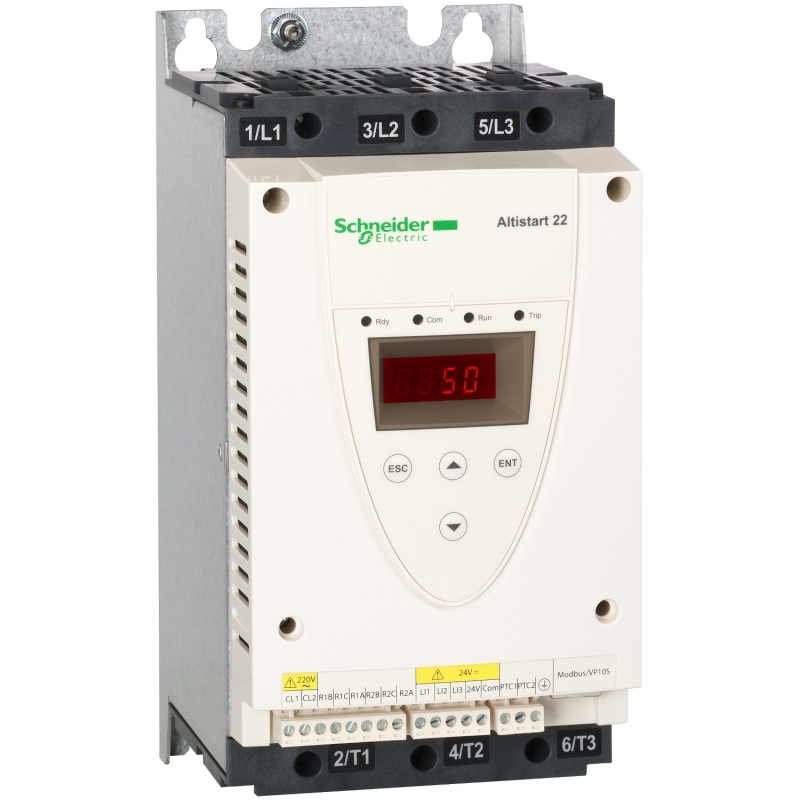

Устройство плавного пуска Schneider Electric Altistart 22 47A УПР 220В ATS22D47S6

Устройство плавного пуска ATS22D47S6 производства концерна Schneider Electric предназначено для регулировки параметров пуска и торможения асинхронных электродвигателей. УПП ATS22D47S6 обеспечивает снижение стоимости эксплуатации системы и повышение надежности. Простота внедрения и настройки.


Устройство плавного пуска Schneider Electric Altistart 22 47A УПР 220В ATS22D47S6
Код товара: 2578968
Розничная цена:
28 714 руб.
Купить со скидкой %
Добавить в заказ:
кол-во:

Характеристики ATS22D47S6

Тип изделия или компонента Устройство плавного пуска
Назначение изделия Асинхронные электродвигатели
Применение изделия Сложные и стандартные условия эксплуатации
Наименование компонента ATS22
Число фаз сети 3 фазы
[Us] номинальное напряжение питания 230...600 В (- 15...10 %)
Мощность двигателя, кВт 30 кВт при 500 V
22 кВт при 440 V
22 кВт при 400 V AC 50/60Hz
11 кВт при 230 V AC 50/60Hz
Заводская настройка тока 40 А
Рассеиваемая мощность, Вт 48 Вт для стандартных приложений
Категория применения AC-53A
Тип пуска Пуск с контролем момента (токограничение 3,5 In)
Номинальный ток Icl 47 А (соединение в линии питания двигателя) для стандартных приложений
Cтепень защиты IP IP20
Дополнительные характеристики
Стиль сборки С радиатором
Доступные функции Встроенный байпас
Пределы напряжения 195...660 В
Частота питания 50...60 Hz (- 10...10 %)
Частота сети 45...66 Гц
Соединение устройства В линии питания двигателя
Напряжение цепи управления 220...230 V при 50/60 Hz
Потребление цепи управления 20 Вт
Количество дискретных выходов 2
Тип дискретного выхода (R2)релейные выходы 230 V работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов, переключение
(R1)релейные выходы 230 V работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов, переключение
Минимальный коммутируемый ток Релейные выходы 100 мА при 12 В, пост. ток
Макс. коммутируемый ток Релейные выходы 2 А при 30 В, пост. ток индуктивн. нагрузка, L/R =" 7 мс
Релейные выходы "2 А при 250 V, пер. ток индуктивн. нагрузка, cos phi =" 0.4, "L/R =" 20 мс
Релейные выходы "5 А при 30 В, пост. ток резистивные нагрузка, cos phi =" 1
Релейные выходы "5 А при 250 V, пер. ток резистивные нагрузка, cos phi =" 1
Тип дискретного входа (LI1, LI2, LI3)логический 5 мА 4.3 кОм
Напряжение дискретного входа 24 V (<=" 30 "V)
Тип дискретных входов (LI1, LI2, LI3)положительная логика состояние 0 < 5 В и < 2 мА состояние 1 > 11 В и > 5 мА
Выходной ток 0,4...1 Icl регулируем.
Вход датчика PTC 750 Ом
Протокол порта обмена данными Modbus
Тип разъема 1 RJ45
Канал обмена данными Последовательный
Физический интерфейс RS485 многоточечная
Скорость передачи 4800, 9600 или 19200 бит/с
Максимальное число узлов 31
Тип защиты Тепловая защита вкл. пускатель
Тепловая защита вкл. двигатель
Обрыв фазы вкл. линия
С маркировкой CE
Тип охлаждения Принуд. конвекция
Рабочее положение Вертикальный +/- 10 градусов
Высота 265 мм
Ширина 130 мм
Глубина 169 мм
Масса продукта 7 кг
Условия эксплуатации
Электромагнитная совместимость Импульснапряжения/тока соответствующий IEC 61000-4-5 уровень 3
Стойкость к излучаемым электромагнитным помехам соответствующий IEC 61000-4-3 уровень 3
Стойкость к переходным процессам соответствующий IEC 61000-4-4 уровень 4
Электростатический разряд соответствующий IEC 61000-4-2 уровень 3
Затухающие колебания соответствующий IEC 61000-4-12 уровень 3
Наведенные и излучаемые помехи соответствующий IEC 60947-4-2 уровень А
Стандарты EN/IEC 60947-4-2
Сертификаты продуктов CCC
CSA
C-Tick
GOST
UL
Виброустойчивость 1,5 мм (f =" 2...13 Гц) соответствующий "EN/IEC 60068-2-6
1 gn (f =" 13...200 Гц) соответствующий "EN/IEC 60068-2-6
Ударопрочность 15 gn для 11 мс соответствующий EN/IEC 60068-2-27
Уровень шума 45 дБ
Степень загрязнения Уровень 2 соответствующий IEC 60664-1
Относительная влажность <=" 95 % без попадания конденсата или капель воды соответствующий "EN/IEC 60068-2-3
Температура окружающей среды при работе > 40...< 60 °C с уменьшением номинального тока на 2,2 % на каждый дополнительный °C
-10...40 °C без ухудшение характеристик
Температура окружающего воздуха при хранении -25...70 °C
Рабочая высота над уровнем моря > 1000...< 2000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
<= 1000 м без ухудшения номинальных значений
