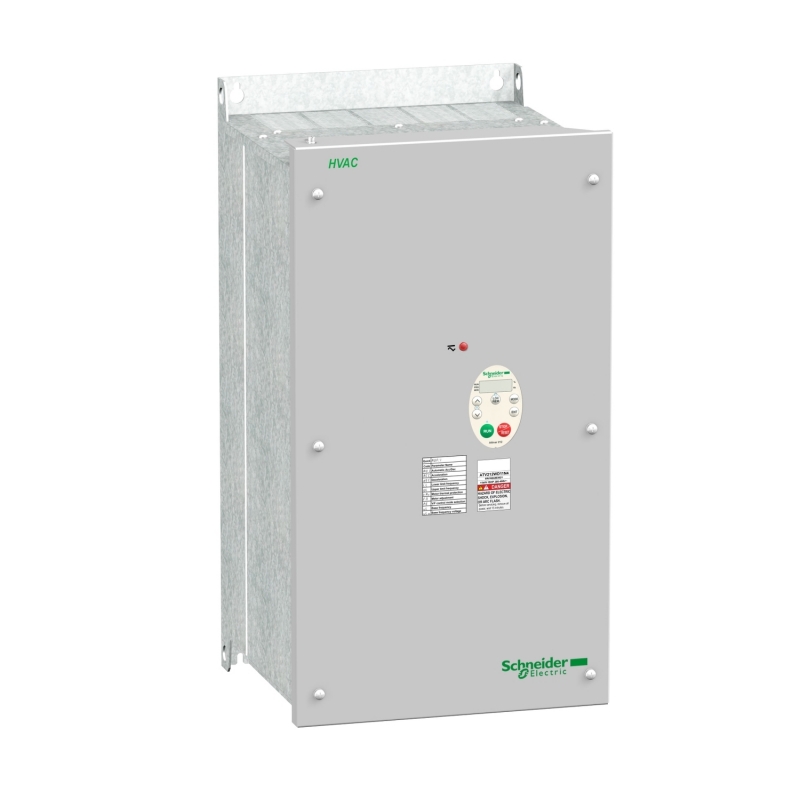

Характеристики ATV212WD11N4
Тип изделия или компонента | Привод с регулируемой частотой вращения | Краткое имя устройства | ATV212 | Назначение изделия | Асинхронные электродвигатели | Применение изделия | Насосы и вентиляторы в ОВКВ | Стиль сборки | С радиатором | Число фаз сети | 3 фазы | Мощность двигателя, кВт | 11 кВт | Мощность двигателя, л.с. | 15 лс | [Us] номинальное напряжение питания | 380...480 V (- 15...10 %) | Пределы напряжения | 323...528 В | Частота сети питания | 50...60 Hz (- 5...5 %) | Частота сети | 47,5...63 Гц | Фильтр помех | Класс C2 с интегрированным фильтром ЭМС | Линейный ток | 21.2 А для 380 V 16.9 А для 480 V | Дополнительные характеристики Полная мощность | 17.1 кВ·А для 380 V | Предполагаемый линейный Isc | 22 кА | Непрерывный выходной ток | 22.5 А при 380/460 V | Макс. переходной ток | 24.8 А для 60 с | Выходная частота привода | 0.5...200 Гц | Номинальн. частота коммутации | 12 kHz | Частота коммутации | 12...16 kHz с понижающим коэффициентом 6...16 kHz регулируем. | Диапазон скоростей | 1...10 | Точность скорость | +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента | Точность момента | +/- 15 % | Переходная перегрузка по вращающему моменту | 120 % номинального крутящего момента двигателя, +/- 10 % для 60 с | Профиль управления асинхронным электродвигателем | Отношение напряжения/частоты, 2 точки Отношение напряжения/частоты, 5 точки Управление вектором потока без датчика, стандартный Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f Отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo) | Контур регулирования | Настраиваемый ПИ регулятор | Компенсация проскальзывания вала двигателя | Регулируем. Автоматически при любой нагрузке Недоступно при управлении двигателем путем преобразования напряжения в частоту | Сигнализация | 1 светодиод - красный - шина пост. тока под напряжением | Выходное напряжение | <=" напряжение питания | Тип кабеля для внешнего подключения | Кабель UL 508 с комплектом UL тип 1: 3 провод (-а) - 40 °C, медь 75 °C / PVC Кабель МЭК без монтажного комплекта: 1 провод (-а) - 45 °C, медь 70 °C / PVC Кабель МЭК без монтажного комплекта: 1 провод (-а) - 45 °C, медь 90 °C / XLPE/EPR | Электрическое соединение | Зажим 16 мм² / AWG 4 (L1/R, L2/S, L3/T) Зажим 2.5 мм² / AWG 14 (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) | Момент затяжки | 3 Н-м - 26,5 фунт•дюйм (L1/R, L2/S, L3/T) 0.6 Н-м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) | Питание | Внутреннее питание: 24 V (21...27 В) пост. ток - <=" 200 А с защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра (1 - "10 кОм): 10,5 В пост. ток, +/- 5 % - <=" 10 А с защита от перегрузки и короткого замыкания | Тип аналогового входа | Задаваем. напряжение: (VIB) 0...10 V пост. ток - 24 В макс. - 30000 Ом - разрешение: 10 бит Ток, устанавливаемый переключателем: (VIA) 0...20 mA - 250 Ом - разрешение: 10 бит Напряжение, устанавливаемое переключателем: (VIA) 0...10 V пост. ток - 24 В макс. - 30000 Ом - разрешение: 10 бит Конфигурируем. датчик PTC: (VIB) 0...6 датчиков - 1500 Ом | Длительность выборки | 22 мс +/- 0,5 мс (VIB) - аналоговый вход(ы) 3.5 мс +/- 0,5 мс (VIA) - аналоговый вход(ы) 2 мс +/- 0,5 мс (RES) - дискретный вход(ы) 2 мс +/- 0,5 мс (R) - дискретный вход(ы) 2 мс +/- 0,5 мс (F) - дискретный вход(ы) | Время отклика | 7 ms +/- 0,5 мс (RY, RC) - дискретный выходы 7 ms +/- 0,5 мс (FLB, FLC) - дискретный выходы 7 ms +/- 0,5 мс (FLA, FLC) - дискретный выходы 2 ms +/- 0,5 мс (FM) - аналоговый выходы | Точность | +/- 1 % (FM) для изменения температуры 60 °C +/- 0,6 % (VIB) для изменения температуры 60 °C +/- 0,6 % (VIA) для изменения температуры 60 °C | Ошибка линеаризации | +/- 0,2 % для выход (FM) +/- 0,15 % макс. значения для вход (VIB) +/- 0,15 % макс. значения для вход (VIA) | Номер аналогового выхода | 1 | Тип аналогового выхода | Ток, устанавливаемый переключателем: (FM) 0...20 mA - 970 Ом - разрешение: 10 бит Напряжение, устанавливаемое переключателем: (FM) 0...10 V пост. ток - 7620 Ом - разрешение: 10 бит | Количество дискретных выходов | 2 | Тип дискретного выхода | Задаваем. релейная логика: (RY, RC) нет - 100000 циклы Задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы Задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы | Минимальный коммутируемый ток | 3 мА при 24 V пост. ток (задаваем. релейная логика) | Макс. коммутируемый ток | 2 А при 30 В пост. ток вкл. индуктивн. нагрузка - cos phi =" 0,4 - "L/R =" 7 мс (FL, "R) 2 А при 250 V пер. ток вкл. индуктивн. нагрузка - cos phi =" 0,4 - "L/R =" 7 мс (FL, "R) 5 А при 30 В пост. ток вкл. резистивные нагрузка - cos phi =" 1 - "L/R =" 0 мс (FL, "R) 5 А при 250 V пер. ток вкл. резистивные нагрузка - cos phi =" 1 - "L/R =" 0 мс (FL, "R) | Тип дискретного входа | Программируемый (RES) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом Программируемый (R) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом Программируемый (F) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом | Тип дискретных входов | Отрицательная логика («приемник») (F, R, RES), >=" 16 В (состояние "0), <=" 10 В (состояние "1) Положительная логика (источник) (F, R, RES), <=" 5 В (состояние "0), >=" 11 В (состояние "1) | Программы ускорения и замедления | Автоматически, исходя из нагрузки Линейн., задается отдельно, от 0,01 до 3200 с | Торможение до остановки | Подачей пост. тока | Тип защиты | С датчиками с положительным температурным коэффициентом для двигатель Исчезновение фазы двигателя для двигатель Тепловая защита для двигатель От исчезновения фазы на входе для привод Повышенное напряжение питания для привод Повышенное и пониженное напряжение линии питания для привод От превышения предельной скорости для привод Откл. в цепи управления для привод Перенапряжение на шине пост. тока для привод Сверхток между выходной фазой и землей для привод Исчезновение фазы на входе для привод Короткое замыкание между фазами двигателя для привод Ступень тепловой мощности для привод Защита от перегрева для привод | Электрическая прочность изоляции | 5092 В постоянный ток между зажимами управления и питания 3535 В постоянный ток между зажимами заземления и питания | Сопротивление изоляции | >=" 1 МОм при "500 В пост. тока в течение 1 минуты | Разрешение по частоте | 0,024/50 Гц для аналоговый вход 0,1 Гц для дисплейный блок | Протокол порта обмена данными | APOGEE FLN BACnet LonWorks METASYS N2 Modbus | Тип разъема | 1 RJ45 1 Открытый стиль | Физический интерфейс | 2-проводн. RS 485 | Кадр передачи | RTU | Скорость передачи | 9600 бит/с или 19200 бит/с | Формат данных | 8 бит, 1 стоповый бит, чет/нечет или без проверки на четность | Тип смещения | Нет импеданса | Кол-во адресов | 1...247 | Служба обмена данными | Запрещаемый контроль Идентификатор устройства считывания (43) Регистр временного хранения считывания (03), макс. 2 слова Тайм-аут задается в диапазоне от 0,1 до 100 с Составные регистры записи (16) максимум 2 слова Одиночный регистр записи (06) | Опциональная карта | Коммуникационная карта для LonWorks | Рабочее положение | Вертикальный +/- 10 градусов | Ширина | 290 мм | Высота | 560 мм | Глубина | 315 мм | Масса продукта | 30.3 кг | Условия эксплуатации Электромагнитная совместимость | Испытание на стойкость к провалам и кратковременным исчезновениям напряжения соответствующий IEC 61000-4-11 Проверка стойкости к наведенным РЧ помехам уровень 3 соответствующий IEC 61000-4-6 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 соответствующий IEC 61000-4-5 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 соответствующий IEC 61000-4-4 Испытание на стойкость к радиочастотным помехам уровень 3 соответствующий IEC 61000-4-3 Испытание стойкости к с электролитическому разряду уровень 3 соответствующий IEC 61000-4-2 | Степень загрязнения | IEC 61800-5-1 | Cтепень защиты IP | IP55 соответствующий EN/IEC 60529 IP55 соответствующий EN/IEC 61800-5-1 | Виброустойчивость | 1 gn (f =" 13...200 Гц) соответствующий "EN/IEC 60068-2-8 1,5 мм (f =" 3...13 Гц) соответствующий "EN/IEC 60068-2-6 | Ударопрочность | 15 gn для 11 мс соответствующий IEC 60068-2-27 | Характеристики окружающей среды | Классы 3S2 соответствующий IEC 60721-3-3 Классы 3C1 соответствующий IEC 60721-3-3 | Уровень шума | 57.4 дБ соответствующий 86/188/EEC | Рабочая высота над уровнем моря | 1000...3000 м (ограничена до 2000 м для распределительной сети "Corner Grounded") с уменьшением номинального тока на 1 % при увеличении высоты на 100 м <=" 1000 м без ухудшения номинальных значений | Температура окружающей среды при работе | > 40...50 °C с понижающим коэффициентом -10...40 °C без ухудшение характеристик | Температура окружающего воздуха при хранении | -25...70 °C | Стандарты | EN 55011 класс A группа 1 EN 61800-3 EN 61800-3 категория C2 EN 61800-3 категория C3 EN 61800-3 среда 1 категория C1 EN 61800-3 среда 1 категория C2 EN 61800-3 среда 1 категория C3 EN 61800-3 среда 2 категория C1 EN 61800-3 среда 2 категория C2 EN 61800-3 среда 2 категория C3 EN 61800-5-1 IEC 61800-3 EN 61800-3 категория C2 EN 61800-3 категория C3 МЭК 61800-3 среда 1 категория C1 МЭК 61800-3 среда 1 категория C2 МЭК 61800-3 среда 1 категория C3 МЭК 61800-3 среда 2 категория C1 МЭК 61800-3 среда 2 категория C2 МЭК 61800-3 среда 2 категория C3 IEC 61800-5-1 | Сертификаты продуктов | CSA C-Tick NOM 117 UL | С маркировкой | CE |
|
|
