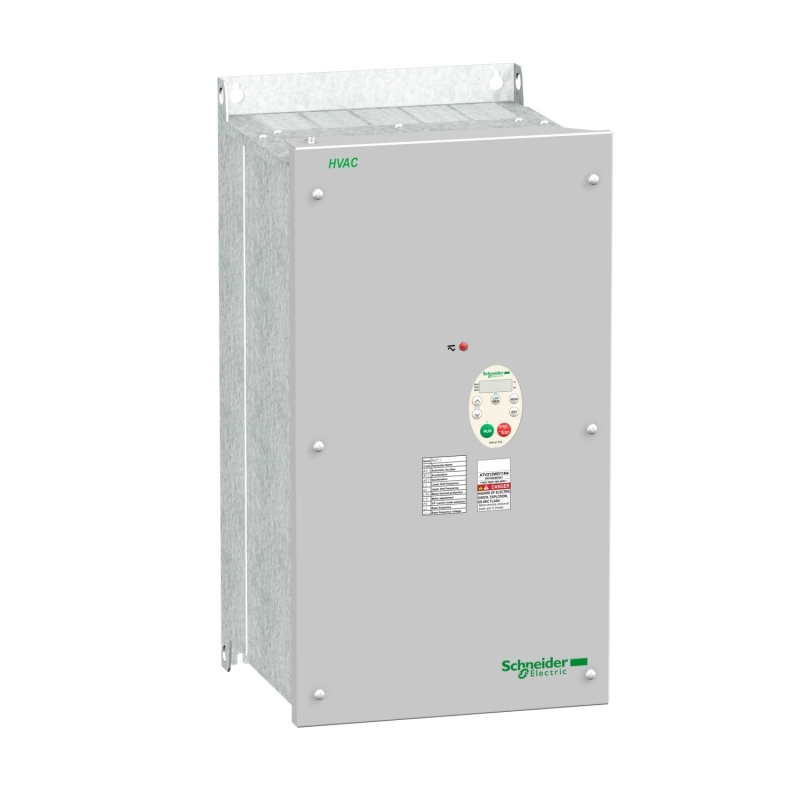

Преобразователь частоты ATV212 15 кВт 480В IP55 Schneider Electric ATV212WD15N4

Частотный преобразователь ATV212WD15N4 производства компании Schneider Electric предназначен для преобразования сетевого тока в ток заданной частоты. Удобство использования ATV212WD15N4 и простая интеграция в системы автоматизации.


Преобразователь частоты ATV212 15 кВт 480В IP55 Schneider Electric ATV212WD15N4
Код товара: 2579104
70 762 руб.
Уточнить цену
Добавить в запрос:
кол-во:

Характеристики ATV212WD15N4

Тип изделия или компонента Привод с регулируемой частотой вращения
Краткое имя устройства ATV212
Назначение изделия Асинхронные электродвигатели
Применение изделия Насосы и вентиляторы в ОВКВ
Стиль сборки С радиатором
Число фаз сети 3 фазы
Мощность двигателя, кВт 15 кВт
Мощность двигателя, л.с. 20 лс
[Us] номинальное напряжение питания 380...480 V (- 15...10 %)
Пределы напряжения 323...528 В
Частота сети питания 50...60 Hz (- 5...5 %)
Частота сети 47,5...63 Гц
Фильтр помех Класс C2 с интегрированным фильтром ЭМС
Линейный ток 28.4 А для 380 V
22.6 А для 480 V

Дополнительные характеристики

Полная мощность 23.2 кВ·А для 380 V
Предполагаемый линейный Isc 22 кА
Непрерывный выходной ток 30.5 А при 380/460 V
Макс. переходной ток 33.6 А для 60 с
Выходная частота привода 0.5...200 Гц
Номинальн. частота коммутации 12 kHz
Частота коммутации 12...16 kHz с понижающим коэффициентом
6...16 kHz регулируем.
Диапазон скоростей 1...10
Точность скорость +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента
Точность момента +/- 15 %
Переходная перегрузка по вращающему моменту 120 % номинального крутящего момента двигателя, +/- 10 % для 60 с
Профиль управления асинхронным электродвигателем Отношение напряжения/частоты, 2 точки
Отношение напряжения/частоты, 5 точки
Управление вектором потока без датчика, стандартный
Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f
Отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo)
Контур регулирования Настраиваемый ПИ регулятор
Компенсация проскальзывания вала двигателя Регулируем.
Автоматически при любой нагрузке
Недоступно при управлении двигателем путем преобразования напряжения в частоту
Сигнализация 1 светодиод - красный - шина пост. тока под напряжением
Выходное напряжение <=" напряжение питания
Тип кабеля для внешнего подключения Кабель UL 508 с комплектом UL тип 1: 3 провод (-а) - 40 °C, медь 75 °C / PVC
Кабель МЭК без монтажного комплекта: 1 провод (-а) - 45 °C, медь 70 °C / PVC
Кабель МЭК без монтажного комплекта: 1 провод (-а) - 45 °C, медь 90 °C / XLPE/EPR
Электрическое соединение Зажим 16 мм² / AWG 4 (L1/R, L2/S, L3/T)
Зажим 2.5 мм² / AWG 14 (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
Момент затяжки 3 Н-м - 26,5 фунт•дюйм (L1/R, L2/S, L3/T)
0.6 Н-м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
Питание Внутреннее питание: 24 V (21...27 В) пост. ток - <=" 200 А с защита от перегрузки и короткого замыкания
Внутреннее питание для регулировочного потенциометра (1 - "10 кОм): 10,5 В пост. ток, +/- 5 % - <=" 10 А с защита от перегрузки и короткого замыкания
Тип аналогового входа Задаваем. напряжение: (VIB) 0...10 V пост. ток - 24 В макс. - 30000 Ом - разрешение: 10 бит
Ток, устанавливаемый переключателем: (VIA) 0...20 mA - 250 Ом - разрешение: 10 бит
Напряжение, устанавливаемое переключателем: (VIA) 0...10 V пост. ток - 24 В макс. - 30000 Ом - разрешение: 10 бит
Конфигурируем. датчик PTC: (VIB) 0...6 датчиков - 1500 Ом
Длительность выборки 22 мс +/- 0,5 мс (VIB) - аналоговый вход(ы)
3.5 мс +/- 0,5 мс (VIA) - аналоговый вход(ы)
2 мс +/- 0,5 мс (RES) - дискретный вход(ы)
2 мс +/- 0,5 мс (R) - дискретный вход(ы)
2 мс +/- 0,5 мс (F) - дискретный вход(ы)
Время отклика 7 ms +/- 0,5 мс (RY, RC) - дискретный выходы
7 ms +/- 0,5 мс (FLB, FLC) - дискретный выходы
7 ms +/- 0,5 мс (FLA, FLC) - дискретный выходы
2 ms +/- 0,5 мс (FM) - аналоговый выходы
Точность +/- 1 % (FM) для изменения температуры 60 °C
+/- 0,6 % (VIB) для изменения температуры 60 °C
+/- 0,6 % (VIA) для изменения температуры 60 °C
Ошибка линеаризации +/- 0,2 % для выход (FM)
+/- 0,15 % макс. значения для вход (VIB)
+/- 0,15 % макс. значения для вход (VIA)
Номер аналогового выхода 1
Тип аналогового выхода Ток, устанавливаемый переключателем: (FM) 0...20 mA - 970 Ом - разрешение: 10 бит
Напряжение, устанавливаемое переключателем: (FM) 0...10 V пост. ток - 7620 Ом - разрешение: 10 бит
Количество дискретных выходов 2
Тип дискретного выхода Задаваем. релейная логика: (RY, RC) нет - 100000 циклы
Задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы
Задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы
Минимальный коммутируемый ток 3 мА при 24 V пост. ток (задаваем. релейная логика)
Макс. коммутируемый ток 2 А при 30 В пост. ток вкл. индуктивн. нагрузка - cos phi =" 0,4 - "L/R =" 7 мс (FL, "R)
2 А при 250 V пер. ток вкл. индуктивн. нагрузка - cos phi =" 0,4 - "L/R =" 7 мс (FL, "R)
5 А при 30 В пост. ток вкл. резистивные нагрузка - cos phi =" 1 - "L/R =" 0 мс (FL, "R)
5 А при 250 V пер. ток вкл. резистивные нагрузка - cos phi =" 1 - "L/R =" 0 мс (FL, "R)
Тип дискретного входа Программируемый (RES) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом
Программируемый (R) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом
Программируемый (F) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом
Тип дискретных входов Отрицательная логика («приемник») (F, R, RES), >=" 16 В (состояние "0), <=" 10 В (состояние "1)
Положительная логика (источник) (F, R, RES), <=" 5 В (состояние "0), >=" 11 В (состояние "1)
Программы ускорения и замедления Автоматически, исходя из нагрузки
Линейн., задается отдельно, от 0,01 до 3200 с
Торможение до остановки Подачей пост. тока
Тип защиты С датчиками с положительным температурным коэффициентом для двигатель
Исчезновение фазы двигателя для двигатель
Тепловая защита для двигатель
От исчезновения фазы на входе для привод
Повышенное напряжение питания для привод
Повышенное и пониженное напряжение линии питания для привод
От превышения предельной скорости для привод
Откл. в цепи управления для привод
Перенапряжение на шине пост. тока для привод
Сверхток между выходной фазой и землей для привод
Исчезновение фазы на входе для привод
Короткое замыкание между фазами двигателя для привод
Ступень тепловой мощности для привод
Защита от перегрева для привод
Электрическая прочность изоляции 5092 В постоянный ток между зажимами управления и питания
3535 В постоянный ток между зажимами заземления и питания
Сопротивление изоляции >=" 1 МОм при "500 В пост. тока в течение 1 минуты
Разрешение по частоте 0,024/50 Гц для аналоговый вход
0,1 Гц для дисплейный блок
Протокол порта обмена данными APOGEE FLN
BACnet
LonWorks
METASYS N2
Modbus
Тип разъема 1 RJ45
1 Открытый стиль
Физический интерфейс 2-проводн. RS 485
Кадр передачи RTU
Скорость передачи 9600 бит/с или 19200 бит/с
Формат данных 8 бит, 1 стоповый бит, чет/нечет или без проверки на четность
Тип смещения Нет импеданса
Кол-во адресов 1...247
Служба обмена данными Запрещаемый контроль
Идентификатор устройства считывания (43)
Регистр временного хранения считывания (03), макс. 2 слова
Тайм-аут задается в диапазоне от 0,1 до 100 с
Составные регистры записи (16) максимум 2 слова
Одиночный регистр записи (06)
Опциональная карта Коммуникационная карта для LonWorks
Рабочее положение Вертикальный +/- 10 градусов
Ширина 290 мм
Высота 560 мм
Глубина 315 мм
Масса продукта 30.3 кг

Условия эксплуатации

Электромагнитная совместимость Испытание на стойкость к провалам и кратковременным исчезновениям напряжения соответствующий IEC 61000-4-11
Проверка стойкости к наведенным РЧ помехам уровень 3 соответствующий IEC 61000-4-6
Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 соответствующий IEC 61000-4-5
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 соответствующий IEC 61000-4-4
Испытание на стойкость к радиочастотным помехам уровень 3 соответствующий IEC 61000-4-3
Испытание стойкости к с электролитическому разряду уровень 3 соответствующий IEC 61000-4-2
Степень загрязнения IEC 61800-5-1
Cтепень защиты IP IP55 соответствующий EN/IEC 60529
IP55 соответствующий EN/IEC 61800-5-1
Виброустойчивость 1 gn (f =" 13...200 Гц) соответствующий "EN/IEC 60068-2-8
1,5 мм (f =" 3...13 Гц) соответствующий "EN/IEC 60068-2-6
Ударопрочность 15 gn для 11 мс соответствующий IEC 60068-2-27
Характеристики окружающей среды Классы 3S2 соответствующий IEC 60721-3-3
Классы 3C1 соответствующий IEC 60721-3-3
Уровень шума 57.4 дБ соответствующий 86/188/EEC
Рабочая высота над уровнем моря 1000...3000 м (ограничена до 2000 м для распределительной сети "Corner Grounded") с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
<=" 1000 м без ухудшения номинальных значений
Температура окружающей среды при работе > 40...50 °C с понижающим коэффициентом
-10...40 °C без ухудшение характеристик
Температура окружающего воздуха при хранении -25...70 °C
Стандарты EN 55011 класс A группа 1
EN 61800-3
EN 61800-3 категория C2
EN 61800-3 категория C3
EN 61800-3 среда 1 категория C1
EN 61800-3 среда 1 категория C2
EN 61800-3 среда 1 категория C3
EN 61800-3 среда 2 категория C1
EN 61800-3 среда 2 категория C2
EN 61800-3 среда 2 категория C3
EN 61800-5-1
IEC 61800-3
EN 61800-3 категория C2
EN 61800-3 категория C3
МЭК 61800-3 среда 1 категория C1
МЭК 61800-3 среда 1 категория C2
МЭК 61800-3 среда 1 категория C3
МЭК 61800-3 среда 2 категория C1
МЭК 61800-3 среда 2 категория C2
МЭК 61800-3 среда 2 категория C3
IEC 61800-5-1
Сертификаты продуктов CSA
C-Tick
NOM 117
UL
С маркировкой CE
