Преобразователь частоты ATV71 480 В 7,5 кВт Б/ТЕРМ Schneider Electric ATV71HU75N4Z

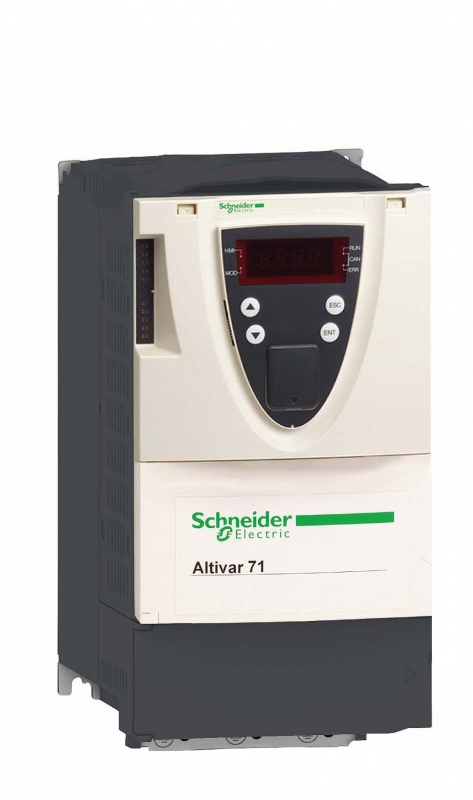

Частотный преобразователь ATV71HU75N4Z производства компании Schneider Electric предназначен для преобразования сетевого тока в ток заданной частоты. Удобство использования ATV71HU75N4Z и простая интеграция в системы автоматизации.


Преобразователь частоты ATV71 480 В 7,5 кВт Б/ТЕРМ Schneider Electric ATV71HU75N4Z
Код товара: 2579587
44 403 руб.
Уточнить цену
Добавить в запрос:
кол-во:

Характеристики ATV71HU75N4Z

Тип изделия или компонента Привод с регулируемой частотой вращения
Применение изделия Сложное оборудование высокой мощности
Наименование компонента ATV71
Мощность двигателя, кВт 7.5 кВт при 380...480 V 3 фазы
Мощность двигателя, л.с. 10 лс при 380...480 V 3 фазы
Длина кабеля двигателя <=" 100 "m unshielded cable
<=" 50 "m shielded cable
[Us] номинальное напряжение питания 380...480 V (- 15...10 %)
Число фаз сети 3 фазы
Линейный ток 27 А для 380 V 3 фазы 7.5 кВт / 10 лс
22.2 А для 480 V 3 фазы 7.5 кВт / 10 лс
Фильтр помех Встроенный
Стиль сборки С радиатором
Вариант Без дистанционного графического терминала
Полная мощность 17.8 кВ·А при 380 V 3 фазы 7.5 кВт / 10 лс
Предполагаемый линейный Isc <=" 22 кА, "3 фазы
Номинальн. выходной ток 17.6 А при 4 kHz 380 V 3 фазы 7.5 кВт / 10 лс
14 А при 4 kHz 460 V 3 фазы 7.5 кВт / 10 лс
Макс. переходной ток 29 А для 2 с 3 фазы 7.5 кВт / 10 лс
26.4 А для 60 с 3 фазы 7.5 кВт / 10 лс
Выходная частота привода 0.1...599 Гц
Номинальн. частота коммутации 4 kHz
Частота коммутации 4...16 kHz с понижающим коэффициентом
1...16 kHz регулируем.
Профиль управления асинхронным электродвигателем ENA (адаптирование энергии) система для несбалансированных нагрузок
Векторное регулирование (FVC) с датчиком (вектор тока)
Бессенсорное векторное управление (SFVC) (вектор напряжения или тока)
Отношение напряжение/частота (2 или 5 точек)
Тип смещения Нет импеданса для Modbus
Дополнительные характеристики



Назначение изделия Асинхронные электродвигатели
Синхронные двигатели
Пределы напряжения 323...528 В
Частота питания 50...60 Hz (- 5...5 %)
Предел частоты питания 47.5...63 Гц
Диапазон скоростей 1...50 для синхронный двигатель в режиме замкнутого контура без обратной связи по сигналу скорости
1...1000 для асинхронный электродвигатель в режиме замкнутого контура с обратной связью по сигналу датчика положения
1...100 для асинхронный электродвигатель в режиме замкнутого контура без обратной связи по сигналу скорости
Точность скорость +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента без обратной связи по сигналу скорости
+/- 0,01 % номинальной скорости для 0,2 Tn ... Tn изменение крутящего момента в режиме замкнутого контура с обратной связью по сигналу датчика положения
Точность момента +/- 5 % в режиме замкнутого контура с обратной связью по сигналу датчика положения
+/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости
Переходная перегрузка по вращающему моменту 220 % от номинального крутящего момента электродвигателя +/- 10 % для 2 с
170 % от номинального крутящего момента электродвигателя +/- 10 % для 60 с каждые 10 минут
Тормозной момент 30 % без тормозного резистора
< 150 % с тормозным резистором или резистором для грузоподъемных машин
Профиль управления синхронным двигателем Векторное регулирование без обратной связи по сигналу скорости
Контур регулирования Настраиваемый ПИ регулятор
Компенсация проскальзывания вала двигателя Регулируем.
Автоматически при любой нагрузке
Недоступно в режиме преобразования напряжение/частота (2 или 5 точек)
Подавляемый
Диагностика 1 светодиод красный присутствие напряжение привода
Выходное напряжение <=" напряжение питания
Тип кабеля Без монтажного комплекта: 1-жила кабель МЭК при 45 °C, медь 90 °C XLPE/EPR
Без монтажного комплекта: 1-жила кабель МЭК при 45 °C, медь 70 °C PVC
С комплектом для обеспечения степени защиты IP21 и P31: 3-жила кабель МЭК при 40 °C, медь 70 °C PVC
С комплектом NEMA тип 1: 3-жила кабель UL 508 при 40 °C, медь 75 °C PVC
Электрическое соединение L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB зажим 6 mm² / AWG 8
AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR зажим 2,5 мм² / AWG 14
Момент затяжки L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 3 Н-м / 26,5 фунт•дюйм
AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 Н-м
Питание Внутреннее питание, 24 V пост. ток, пределы напряжения 21...27 В, <=" 200 мА для защита от перегрузки и короткого замыкания
Внутреннее питание для регулировочного потенциометра (1 - "10 кОм), 10,5 В пост. ток +/- 5 %, <=" 10 мА для защита от перегрузки и короткого замыкания
Тип аналогового входа AI2 напряжение, задаваемое программным способом 0...10 V пост. ток, входное напряжение 24 В макс., полное сопротивление 30000 Ом, разрешение 11 бит
AI2 ток, задаваемый программным способом 0...20 mA, полное сопротивление 242 Ом, разрешение 11 бит
AI1-/Al1+ напряжение биполярного источника +/- 10 V пост. ток, входное напряжение 24 В макс., разрешение 11 бит + знак
Длительность выборки LI6 (если сконфигурирован как логический вход) 2 мс, +/- 0,5 мс для дискретный вход(ы)
LI1...LI5 2 мс, +/- 0,5 мс для дискретный вход(ы)
Al2 2 мс, +/- 0,5 мс для аналоговый вход(ы)
AI1-/Al1+ 2 мс, +/- 0,5 мс для аналоговый вход(ы)
Время отклика R2A, R2B 7 ms, допуск +/- 0,5 мс для дискретный выходы
R1A, R1B, R1C 7 ms, допуск +/- 0,5 мс для дискретный выходы
AO1 2 ms, допуск +/- 0,5 мс для аналоговый выходы
<=" 100 мс для "STO (останов двигателя при превыш. допустимого вращ. момента)
Абсолютная точность AO1 +/- 1 % для изменения температуры 60 °C
AI2 +/- 0,6 % для изменения температуры 60 °C
AI1-/Al1+ +/- 0,6 % для изменения температуры 60 °C
Ошибка линеаризации AO1 +/- 0,2 %
AI1-/Al1+, AI2 +/- 0,15 % макс. значения
Номер аналогового выхода 1
Тип аналогового выхода AO1 напряжение, задаваемое программным способом 0...10 V пост. ток, полное сопротивление 470 Ом, разрешение 10 бит
AO1 ток, задаваемый программным способом 0...20 mA, полное сопротивление 500 Ом, разрешение 10 бит
AO1 логический выход, конфигурируемый программным способом 10 V <=" 20 мА
Тип дискретного выхода R2A, R2B задаваем. релейная логика нет, электрическая устойчивость 100000 циклы
R1A, R1B, R1C задаваем. релейная логика Н.О./Н.З., электрическая устойчивость 100000 циклы
Минимальный коммутируемый ток Задаваем. релейная логика 3 мА при 24 V пост. ток
Макс. коммутируемый ток R1, R2 вкл. резистивные нагрузка, 5 А при 30 В пост. ток, cos phi =" 1,
R1, "R2 вкл. резистивные нагрузка, 5 А при 250 V пер. ток, cos phi =" 1,
R1, "R2 вкл. индуктивн. нагрузка, 2 А при 30 В пост. ток, cos phi =" 0,4,
R1, "R2 вкл. индуктивн. нагрузка, 2 А при 250 V пер. ток, cos phi =" 0,4,
Тип дискретного входа PWR: защищенный вход 24 V пост. ток, полное сопротивление: 1500 Ом соответствующий ISO 13849-1 уровень d
LI6: датчик PTC, конфигурируемый с помощью переключателя 0...6, полное сопротивление: 1500 Ом
LI6: устанавливаемый переключателем 24 V пост. ток с уровень 1 ПЛК, полное сопротивление: 3500 Ом
LI1...LI5: программируемый 24 V пост. ток с уровень 1 ПЛК, полное сопротивление: 3500 Ом
Тип дискретных входов LI6 (если сконфигурирован как логический вход) положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 0)
LI6 (если сконфигурирован как логический вход) отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 0)
LI1...LI5 положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 0)
LI1...LI5 отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 0)
Программы ускорения и замедления Авт. изменение наклона х-ки резистором при превышении тормозной способности
Линейн., задается отдельно, от 0,01 до 9000 с
S, U или по выбранный заказчиком
Торможение до остановки Подачей пост. тока
Тип защиты Двигатель тепловая защита
Двигатель отключение питания
Двигатель исчезновение фазы двигателя
Привод тепловая защита
Привод короткое замыкание между фазами двигателя
Привод перенапряжение на шине пост. тока
Привод защита от перегрева
Привод сверхток между выходной фазой и землей
Привод повышенное напряжение питания
Привод повышенное напряжение линии питания
Привод исчезновение фазы на входе
Привод откл. в цепи управления
Привод от исчезновения фазы на входе
Привод от превышения предельной скорости
Сопротивление изоляции > 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты
Разрешение по частоте Дисплейный блок 0,1 Гц
Аналоговый вход 0,024/50 Гц
Протокол порта обмена данными CANopen
Modbus
Тип разъема Вилка SUB-D 9 на RJ45 для CANopen
1 RJ45 для Modbus на зажиме
1 RJ45 для Modbus на лицевой панели
Физический интерфейс 2-проводн. RS 485 для Modbus
Кадр передачи RTU для Modbus
Скорость передачи 9600 bps, 19200 bps для Modbus на лицевой панели
4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
Формат данных 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме
8 бит, 1 стоповый бит, чет для Modbus на лицевой панели
Кол-во адресов 1...247 для Modbus
1...127 для CANopen
Способ доступа Ведомый для CANopen
С маркировкой CE
Рабочее положение Вертикальный +/- 10 градусов
Высота 295 мм
Глубина 187 мм
Ширина 175 мм
Масса продукта 5.5 кг
Опциональная карта Profibus DP V1 коммуникационная карта
Profibus DP коммуникационная карта
Плата для мостового крана
Modbus/Uni-Telway коммуникационная карта
Modbus TCP коммуникационная карта
Modbus Plus коммуникационная карта
Интерфейсная плата для датчика положения
Interbus-S коммуникационная карта
Плата расширения вв/выв.
Fipio коммуникационная карта
Ethernet/IP коммуникационная карта
DeviceNet коммуникационная карта
Встроенная программируемая плата контроллера
CC-Link коммуникационная карта
Условия эксплуатации
Уровень шума 55.6 дБ соответствующий 86/188/EEC
Электрическая прочность изоляции 5092 В постоянный ток между зажимами управления и питания
3535 В постоянный ток между зажимами заземления и питания
Электромагнитная совместимость Испытание на стойкость к провалам и кратковременным исчезновениям напряжения соответствующий IEC 61000-4-11
Испытание на стойкость к радиочастотным помехам соответствующий IEC 61000-4-3 уровень 3
Испытание стойкости к с электролитическому разряду соответствующий IEC 61000-4-2 уровень 3
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам соответствующий IEC 61000-4-4 уровень 4
Проверка стойкости к наведенным РЧ помехам соответствующий IEC 61000-4-6 уровень 3
Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс соответствующий IEC 61000-4-5 уровень 3
Стандарты EN 55011 класс A группа 2
EN 61800-3 среда 1 категория C3
EN 61800-3 среда 2 категория C3
EN/IEC 61800-3
EN/IEC 61800-5-1
МЭК 60721-3-3 класс 3C1
МЭК 60721-3-3 класс 3S2
UL тип 1
Сертификаты продуктов CSA
C-Tick
GOST
NOM 117
UL
Степень загрязнения 2 соответствующий EN/IEC 61800-5-1
Cтепень защиты IP IP54 на нижней части соответствующий EN/IEC 61800-5-1
IP54 на нижней части соответствующий EN/IEC 60529
IP41 на верхней части соответствующий EN/IEC 61800-5-1
IP41 на верхней части соответствующий EN/IEC 60529
IP21 соответствующий EN/IEC 61800-5-1
IP21 соответствующий EN/IEC 60529
IP20 на верхней части без панели-заглушки на крышке соответствующий EN/IEC 61800-5-1
IP20 на верхней части без панели-заглушки на крышке соответствующий EN/IEC 60529
Виброустойчивость 1,5 мм размах (f =" 3...13 Гц) соответствующий "EN/IEC 60068-2-6
1 gn (f =" 13...200 Гц) соответствующий "EN/IEC 60068-2-6
Ударопрочность 15 gn для 11 мс соответствующий EN/IEC 60068-2-27
Относительная влажность 5...95 % без падения капель воды соответствующий IEC 60068-2-3
5...95 % без образования конденсата соответствующий IEC 60068-2-3
Температура окружающей среды при работе -10...50 °C без ухудшения номинальных значений
Температура окружающего воздуха при хранении -25...70 °C
Рабочая высота над уровнем моря 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
<= 1000 м без ухудшения номинальных значений
