Описание
Заводское наименование: TM251MESC; Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Штаб-квартира 43-45, boulevard Franklin Roosevelt F- 92505 Rueil Malmaison Cedex, France. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

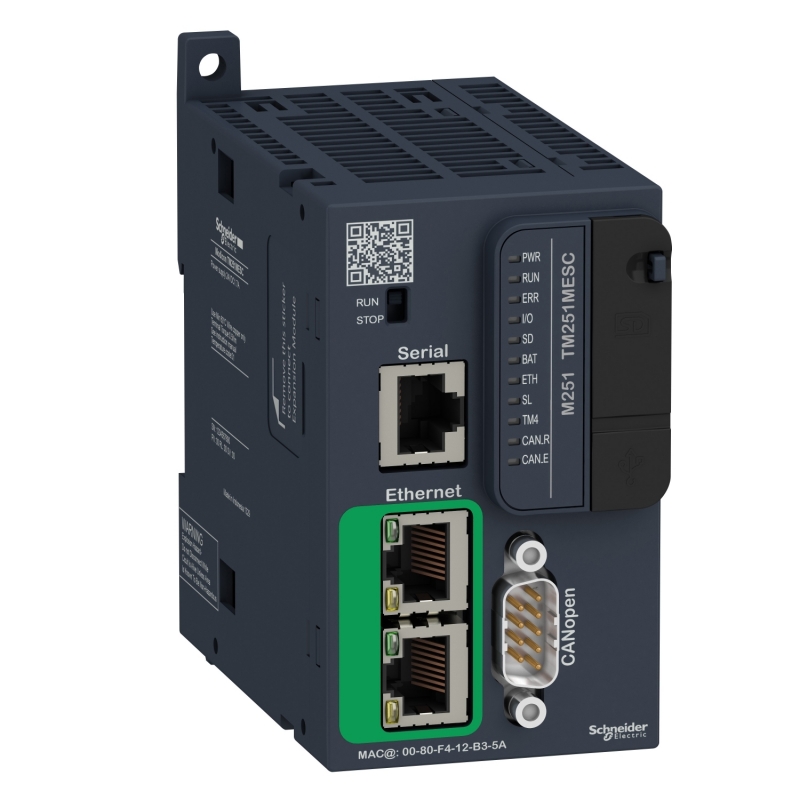

Характеристики Schneider Electric TM251MESC
Серия | Modicon M251 | Артикул | TM251MESC | Тип продукта | Логический контроллер | [Us] номинальное напряжение сети | 24 В пост. ток | Модуль количества вх/вых. расширения | 7 (местный вх/вых. архитектура) 14 (удаленный вх/вых. архитектура) | Пределы напряжения питания | 20,4…28,8В | Макс. пусковой ток | 50А | Потребляемая мощность, Вт | 32,6…40,4Вт (с модулем максимального количества вх/вых.) | Размер памяти | 8 Мбайт для программа 64 Мбайт для системная память RAM | Резервируемые данные | 128 MB встроенная флэш-память для резервное хранение данных программ | Оборудование для хранения данных | <= 16 GB SD-карта (опциональный) | Тип батареи | BR2032 неперезаряжаемый литий, срок службы батареи: 4г. | Срок резервного хранения данных | 2 года в 25°C | Время исполнения для 1 инструкции | 0,3мс для событийные и периодические задания 0,7мс для другая инструкция | Execution time per instruction | 0.022 µs | Структура приложения | 3 циклических ведущих задания + 1 авторотир задание 8 заданий по событиям 4 циклических ведущих задания 8 внешних заданий по событиям | Часы реального времени | С | Погрешность хода часов | <= 60 с/месяц в 25°C | Тип встроенных клемм | USB порт с mini B USB 2.0 разъем Последов. канал без развязки последов. с RJ45 разъем и RS232/RS485 Двойной порт Ethernet с RJ45 разъем CANopen J1939 с SUB-D 9 разъем | Питание | (последов.)питание последовательного канала: 5 В, <200мА | Скорость передачи | 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15м для RS485 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3м для RS232 480 Мбит/с для шины длиной 3м для USB | Протокол порта обмена данными | USB порт: USB протокол - SoMachine-Network Последов. канал без развязки: Modbus протокол ведущий/ведомый - RTU/ASCII или SoMachine-Network | Порт Ethernet | Ethernet marking 10BASE-T/100BASE-TX - 2 copper cable | Веб-сервисы | Web-сервер | Служба обмена данными | DHCP client Скачивание Ведомое устройство Ethernet/IP IEC VAR доступ Modbus TCP client Сервер Modbus TCP Modbus TCP ведомое устройство Мониторинг NGVL Программирование Обновление прошивки SMS нововведения FTP клиент/сервер SNMP client/сервер SQL client Send and receive email from the controller based on TCP/UDP library Web server (WebVisu & XWeb system) Сервер OPC UA DNS клиент | Макс. количество соединений | 8 сервер Modbus 8 Modbus client 16 Ethernet/IP движок 4 Сервер FTP 10 Web-сервер 8 Протокол SoMachine | Профиль функции CANopen | DR 303-1 DS 301 V4.02 | Кол-во ведомых | 63 CANopen: | Локальная индикация | PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) Ошибка модуля (ERR): 1 светодиод (красный) Ошибка вх/вых. (вх/вых.): 1 светодиод (красный) Доступ SD карты (SD): 1 светодиод (зеленый) BAT: 1 светодиод (красный) Передача данных через порт Ethernet: 1 светодиод (зеленый) SL: 1 светодиод (зеленый) Неисправность шины TM4 (TM4): 1 светодиод (красный) Работа CANopen: 1 светодиод (зеленый) Ошибка CANopen: 1 светодиод (зеленый) | Электрическое соединение | Съемный клеммный блок с винтовыми зажимамиблок питания (шаг 5.08 мм) | Изоляция | Неизолирован. между питание и внутренней логикой Между питанием и землей в 500В переменный ток | Маркировка | CE | Выдерживаемая импульсная помеха | 1кВ экранированный кабель Общий режим в соответствии с EN/МЭК 61000-4-5 1кВ линии питания Общий режим в соответствии с EN/МЭК 61000-4-5 0,5кВ линии питания Дифференциальн. режим в соответствии с EN/МЭК 61000-4-5 | Монтажная опора | Top hat type TH35-15 рейка в соответствии с IEC 60715 Top hat type TH35-7.5 рейка в соответствии с IEC 60715 На плате или на панели с помощью монтажного комплекта | Высота | 90мм | Глубина | 95мм | Ширина | 54мм | Вес нетто | 0,22кг | Стандарты | ANSI/ISA 12-12-01 CSA C22,2 No 142 CSA C22.2 № 213 EN/IEC 61131-2:2007 Морская спецификация (LR, ABS, DNV, GL) UL 1604 UL 508 | Сертификаты | CULus CSA | Стойкость к электростатическому разряду | 8кВ в воздухе в соответствии с EN/МЭК 61000-4-2 4кВ при контакте в соответствии с EN/МЭК 61000-4-2 | Стойкость к электромагнитным полям | 10В/м 80 МГц...1 ГГц в соответствии с EN/МЭК 61000-4-3 3В/м 1.4 ГГц...2 ГГц в соответствии с EN/МЭК 61000-4-3 1В/м 2 ГГц...3 ГГц в соответствии с EN/МЭК 61000-4-3 | Стойкость к коммутационным помехам | 2кВ в соответствии с EN/IEC 61000-4-4 (линии питания) 1кВ в соответствии с EN/IEC 61000-4-4 (Ethernet) 1кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал) | Стойкость к наведенным помехам | 10В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) 10В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL) | Электромагнитное излучение | Кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10…150кГц в соответствии с EN/IEC 55011 Кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1,5…30МГц в соответствии с EN/IEC 55011 Излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30…230МГц в соответствии с EN/IEC 55011 Кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150…1500кГц в соответствии с EN/IEC 55011 Излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230…1000МГц в соответствии с EN/IEC 55011 | Стойкость к кратковременным исчезновениям напряжения питания | 10мс | Рабочая температура окружающей среды | -10…35°C (вертикальная установка) -10…55°C (горизонтальная утановка) | Температура окружающей среды при хранении | -25…70°C | Относительная влажность | 10…95%, без образования конденсата (в действии) 10…95%, без образования конденсата (при хранении) | Степень защиты IP | IP20 с защитной крышкой на месте | Степень загрязнения | 2 | Высота над уровнем моря | 0...2000 м | Высота хранения | 0…3000м | Виброустойчивость | 3,5 мм в 5…8,4Гц в симметричная рейка 3 gn в 8,4…150Гц в симметричная рейка 3,5 мм в 5…8,4Гц в панельный монтаж 3 gn в 8,4…150Гц в панельный монтаж | Ударопрочность | 15 gn для 11мс | Тип упаковки 1 | PCE | Кол-во едениц в упаковке | 1 | Вес упаковки | 380г | Высота упаковки 1 | 10,632см | Ширина упаковки 1 | 11,868см | Длина упаковки 1 | 16,721см |
|
|
