Описание
Заводское наименование: TM251MESE; Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Штаб-квартира 43-45, boulevard Franklin Roosevelt F- 92505 Rueil Malmaison Cedex, France. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

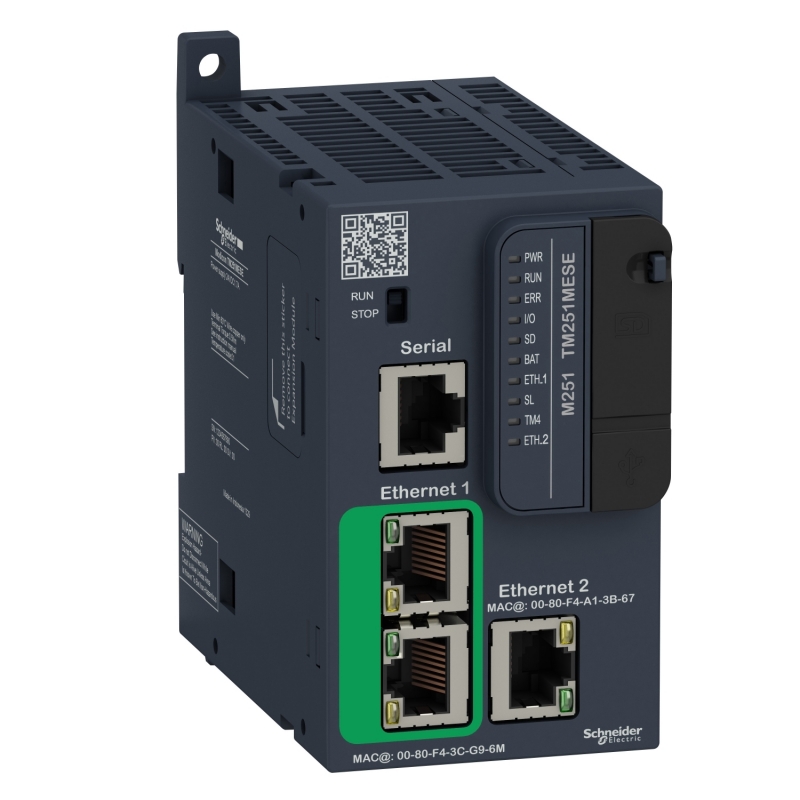

Характеристики Schneider Electric TM251MESE
Серия |
Modicon M251 |
Тип продукта |
Логический контроллер |
Артикул |
TM251MESE |
[Us] номинальное напряжение сети |
24 В пост. ток |
Модуль количества вх/вых. расширения |
7 (местный вх/вых. архитектура) 14 (удаленный вх/вых. архитектура) |
Пределы напряжения питания |
20,4…28,8В |
Макс. пусковой ток |
50А |
Потребляемая мощность, Вт |
32,6…40,4Вт (с модулем максимального количества вх/вых.) |
Размер памяти |
8 Мбайт для программа 64 Мбайт для системная память RAM |
Резервируемые данные |
128 MB встроенная флэш-память для резервное хранение данных программ |
Оборудование для хранения данных |
<=16 GB SD-карта (опциональный) |
Тип батареи |
BR2032 неперезаряжаемый литий, срок службы батареи: 4г. |
Срок резервного хранения данных |
2 года в 25°C |
Время исполнения для 1 инструкции |
0,3мс для событийные и периодические задания 0,7мс для другая инструкция |
Execution time per instruction |
0.022 µs |
Структура приложения |
4 циклических ведущих задания 8 заданий по событиям 3 циклических ведущих задания + 1 авторотир задание 8 внешних заданий по событиям |
Часы реального времени |
С |
Погрешность хода часов |
<= 60 с/месяц в 25°C |
Тип встроенных клемм |
USB порт с mini B USB 2.0 разъем Последов. канал без развязки последов. с RJ45 разъем и RS232/RS485 Двойной порт Ethernet 1 с RJ45 разъем Ethernet порт Ethernet 2 с RJ45 разъем |
Питание |
(последов.)питание последовательного канала: 5 В, <200мА |
Скорость передачи |
1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15м для RS485 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3м для RS232 480 Мбит/с для шины длиной 3м для USB |
Протокол порта обмена данными |
USB порт: USB протокол - SoMachine-Network Последов. канал без развязки: Modbus протокол ведущий/ведомый - RTU/ASCII или SoMachine-Network |
Порт Ethernet |
Ethernet 1 маркировка 10BASE-T/100BASE-TX - 2 порт медный кабель Ethernet 2 маркировка 10BASE-T/100BASE-TX - 1 порт медный кабель |
Веб-сервисы |
Web-сервер |
Служба обмена данными |
Скачивание IEC VAR доступ Modbus TCP client Сервер Modbus TCP Modbus TCP ведомое устройство Мониторинг NGVL Программирование Обновление прошивки SMS нововведения DHCP client (Eth1) DHCP сервер (Eth2) Оригинал Ethernet/IP (Eth2) Движок Ethernet/IP (Eth1, Eth2) Сканнер Ethernet/IP (Eth2) Сканер Входов/выходов Modbus TCP и отправка сообщений (Eth2) FDR FTP клиент/сервер SNMP client/сервер SQL client Send and receive email from the controller based on TCP/UDP library Web server (WebVisu & XWeb system) Сервер OPC UA DNS клиент |
Макс. количество соединений |
8 сервер Modbus 8 Modbus client 16 Ethernet/IP движок 4 Сервер FTP 10 Web-сервер 8 Протокол SoMachine |
Кол-во ведомых |
16 Ethernet/IP: 64 Modbus TCP: |
Время цикла |
10мс 16 Ethernet/IP 64мс 64 Modbus TCP |
Локальная индикация |
PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) Ошибка модуля (ERR): 1 светодиод (красный) Ошибка вх/вых. (вх/вых.): 1 светодиод (красный) Доступ SD карты (SD): 1 светодиод (зеленый) BAT: 1 светодиод (красный) SL: 1 светодиод (зеленый) Неисправность шины TM4 (TM4): 1 светодиод (красный) Ethernet актив (ETH1): 1 светодиод (зеленый) Ethernet актив (ETH2): 1 светодиод (зеленый) |
Электрическое соединение |
Съемный клеммный блок с винтовыми зажимамиблок питания (шаг 5.08 мм) |
Изоляция |
Неизолирован. между питание и внутренней логикой Между питанием и землей в 500В переменный ток |
Маркировка |
CE |
Выдерживаемая импульсная помеха |
1кВ экранированный кабель Общий режим в соответствии с EN/МЭК 61000-4-5 1кВ линии питания Общий режим в соответствии с EN/МЭК 61000-4-5 0,5кВ линии питания Дифференциальн. режим в соответствии с EN/МЭК 61000-4-5 |
Монтажная опора |
Top hat type TH35-15 рейка в соответствии с IEC 60715 Top hat type TH35-7.5 рейка в соответствии с IEC 60715 На плате или на панели с помощью монтажного комплекта |
Высота |
90мм |
Глубина |
95мм |
Ширина |
54мм |
Вес нетто |
0,22кг |
Стандарты |
ANSI/ISA 12-12-01 CSA C22,2 No 142 CSA C22.2 № 213 EN/IEC 61131-2:2007 Морская спецификация (LR, ABS, DNV, GL) UL 1604 UL 508 |
Сертификаты |
CULus CSA |
Стойкость к электростатическому разряду |
8кВ в воздухе в соответствии с EN/МЭК 61000-4-2 4кВ при контакте в соответствии с EN/МЭК 61000-4-2 |
Стойкость к электромагнитным полям |
10В/м 80 МГц...1 ГГц в соответствии с EN/МЭК 61000-4-3 3В/м 1.4 ГГц...2 ГГц в соответствии с EN/МЭК 61000-4-3 1В/м 2 ГГц...3 ГГц в соответствии с EN/МЭК 61000-4-3 |
Стойкость к коммутационным помехам |
2кВ в соответствии с EN/IEC 61000-4-4 (линии питания) 1кВ в соответствии с EN/IEC 61000-4-4 (Ethernet) 1кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал) |
Стойкость к наведенным помехам |
10В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) 10В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL) |
Электромагнитное излучение |
Кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10…150кГц в соответствии с EN/IEC 55011 Кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1,5…30МГц в соответствии с EN/IEC 55011 Излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30…230МГц в соответствии с EN/IEC 55011 Кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150…1500кГц в соответствии с EN/IEC 55011 Излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230…1000МГц в соответствии с EN/IEC 55011 |
Стойкость к кратковременным исчезновениям напряжения питания |
10мс |
Рабочая температура окружающей среды |
-10…35°C (вертикальная установка) -10…55°C (горизонтальная утановка) |
Температура окружающей среды при хранении |
-25…70°C |
Относительная влажность |
10…95%, без образования конденсата (в действии) 10…95%, без образования конденсата (при хранении) |
Степень защиты IP |
IP20 с защитной крышкой на месте |
Степень загрязнения |
2 |
Высота над уровнем моря |
0...2000 м |
Высота хранения |
0…3000м |
Виброустойчивость |
3,5 мм в 5…8,4Гц в симметричная рейка 3 gn в 8,4…150Гц в симметричная рейка 3,5 мм в 5…8,4Гц в панельный монтаж 3 gn в 8,4…150Гц в панельный монтаж |
Ударопрочность |
15 gn для 11мс |
Тип упаковки 1 |
PCE |
Кол-во едениц в упаковке |
1 |
Вес упаковки |
371г |
Высота упаковки 1 |
10,511см |
Ширина упаковки 1 |
11,725см |
Длина упаковки 1 |
17,063см |
|
|
