Характеристики Schneider Electric VW3A3401
Основные характеристики
серия продукта
Altivar
тип устройства или его аксессуаров

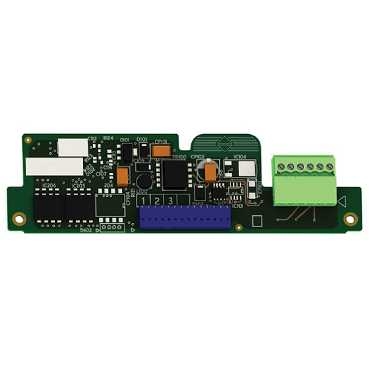

Интерфейсная плата датчика
совместимость серий продукта
Altivar 61
Altivar 71
Altivar Lift
Altivar 61Q
Altivar 71Q
тип дискретного выхода
Дифференциал
протокол порта обмена данными
RS422
[Us] номинальное напряжение сети
5 В пост. ток (пределы напряжения: 5...5.5 В)
кол-во импульсов на оборот
10000 for ATV71H......383
5000 for all ATV61 drives
5000 for ATV71H...M3
5000 for ATV71H...M3X
5000 for ATV71H...N4
Дополнительные характеристики
потребляемый ток
<= 0.2 А
типы реализуемых защит
Защита от перегрузки
Защита от короткого замыкания
cable distance between devices
<= 50 m
максимальная частота включений
300 kHz
сигнал входа
A
B
Дополнение А
Дополнение B
входной импеданс
440 Ом
электрическое соединение
Зажим, емкость соединения: 0,2 мм² (AWG 24) <= 25 m длина кабеля (энкодер 100 мА) в 4.5 В
Зажим, емкость соединения: 0,5 мм² (AWG 20) <= 25 m длина кабеля (энкодер 200 мА) в 4.5 В
Зажим, емкость соединения: 0,5 мм² (AWG 20) <= 50 m длина кабеля (энкодер 100 мА) в 4.5 В
Зажим, емкость соединения: 0,75 мм² (AWG 18) <= 50 m длина кабеля (энкодер 200 мА) в 4.5 В
масса продукта
0,2 кг
|
|
