Описание

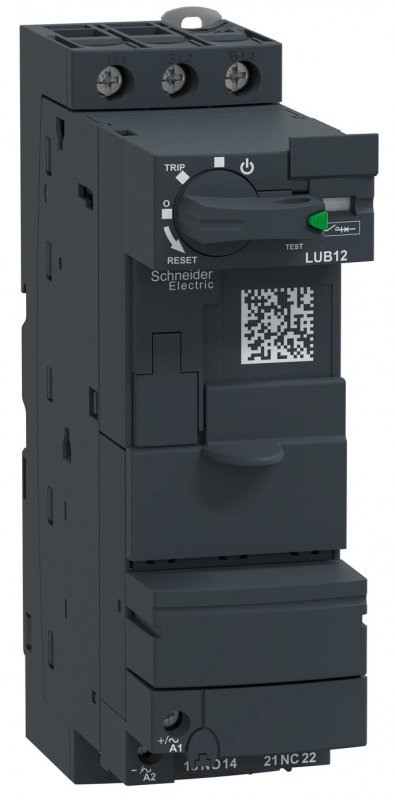

Наименование, заводской артикул: LUB12; Описание: СИЛОВ БЛОК 12А С КЛЕММНИКОМ ДОП КОНТ; Складской статус, срок поставки: склад Москва; Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Штаб-квартира 43-45, boulevard Franklin Roosevelt F- 92505 Rueil Malmaison Cedex, France. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие. - Тип изделия или компонента - Нереверсивный силовой блок
- Описание полюсов - 3P
- Соответствие требованиям к изоляции - Да
- [Ith] условный тепловой ток на открытом воздухе - 12 А
- Категория применения - AC-41 / AC-43 / AC-44
- [Uc] напряжение цепи управления - 48...72 V пост. ток / 48 V пер. ток 50/60 Гц / 24 V постоянный ток / 24 V пер. ток 50/60 Гц / 110...240 V пер. ток 50/60 Hz / 110...220 V пост. ток
Характеристики LUB12
Вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. | Тип вспом. контактов | Тип дублирующий контакт (1 Н.З.) состояние питания соответствующий в соответствии с МЭК 60947-1 Тип соединенные контакты (1 Н.О. + 1 Н.З.) соответствующий IEC 60947-4-1 | [Ue] номинальное рабочее напряжение | 690 V 500 V 440 V 230 В | Частота сети | 40...60 Hz | [Icw] номинальный рабочий ток | 9 А при 690 V 12 А при 500 V 12 А при <=" 440 "V | [Ics] номинальная рабочая отключающая способность | 50 кА 440 V 50 кА 230 В 4 кА 690 V 10 кА 500 V | Типовой потребляемый ток | 70 мА при 24 V пост. ток ток при удержании (действ. значение) с LUCM 70 мА при 24 V пер. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD 60 мА при 24 V пост. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD 35 мА при 48...72 V пост. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD 35 мА при 48...72 V пер. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD 35 мА при 110...240 V пер. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD 35 мА при 110...220 V пост. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD 280 мА при 48...72 V пост. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD 280 мА при 48...72 V пер. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD 280 мА при 110...240 V пер. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD 280 мА при 110...220 V пост. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD 150 мА при 24 V пост. ток макс. ток при замыкании с LUCM 140 мА при 24 V пер. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD 130 мА при 24 V пост. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD | Безопасный уровень надежности | 20000000 циклы 1369863 циклы | Время работы | 75 мс замыкание с LUCM для цепь управления 70 мс при 24 V замыкание с LUCA, LUCB, LUCC, LUCD для цепь управления 60 мс при 48 V замыкание с LUCA, LUCB, LUCC, LUCD для цепь управления 50 мс при >=" 72 "V замыкание с LUCA, LUCB, LUCC, LUCD для цепь управления 35 мс размыкание с LUCA, LUCB, LUCC, LUCD, LUCM для цепь управления | Механическая износостойкость | 15000000 циклы | Рабочая частота | 60 цикл/м | [Ui] номинальное напряжение изоляции | 600 В соответствующий CSA C22.2 № 14 690 В соответствующий IEC 60947-1 3 600 В соответствующий UL 508 | [Uimp] номинальное выдерживаемое импульсное напряжение | 6 кВ соответствующий IEC 60947-6-2 | Безопасное разъединение цепи | 400 V SELV между главной цепью и цепью управления или вспом. цепью соответствующий МЭК 60947-1 приложение N 400 V SELV между цепями управления и вспом. цепями соответствующий МЭК 60947-1 приложение N | Тип клемм | Силовая цепь: винтовой зажим 2 кабель 1.5...6 мм² - жесткость кабеля: гибкий - без конец кабеля Силовая цепь: винтовой зажим 2 кабель 1...6 мм² - жесткость кабеля: жесткий - без конец кабеля Силовая цепь: винтовой зажим 2 кабель 1...6 мм² - жесткость кабеля: гибкий - с конец кабеля Силовая цепь: винтовой зажим 1 кабель 2.5...10 мм² - жесткость кабеля: гибкий - без конец кабеля Силовая цепь: винтовой зажим 1 кабель 1...6 мм² - жесткость кабеля: гибкий - с конец кабеля Силовая цепь: винтовой зажим 1 кабель 1...10 мм² - жесткость кабеля: жесткий - без конец кабеля Цепь управления: винтовой зажим 2 кабель 0.75...1.5 мм² - жесткость кабеля: жесткий - без конец кабеля Цепь управления: винтовой зажим 2 кабель 0.75...1.5 мм² - жесткость кабеля: гибкий - без конец кабеля Цепь управления: винтовой зажим 2 кабель 0.34...1.5 мм² - жесткость кабеля: гибкий - с конец кабеля Цепь управления: винтовой зажим 1 кабель 0.75...1.5 мм² - жесткость кабеля: жесткий - без конец кабеля Цепь управления: винтовой зажим 1 кабель 0.75...1.5 мм² - жесткость кабеля: гибкий - без конец кабеля Цепь управления: винтовой зажим 1 кабель 0.34...1.5 мм² - жесткость кабеля: гибкий - с конец кабеля | Момент затяжки | Силовая цепь: 1.9...2.5 Н-м - с помощью отвертки 6 мм Philips No 2 Силовая цепь: 1.9...2.5 Н-м - с помощью отвертки 6 мм плоский Цепь управления: 0.8...1.2 Н-м - с помощью отвертки 5 мм Philips No 1 Цепь управления: 0.8...1.2 Н-м - с помощью отвертки 5 мм плоский | Ширина | 45 мм | Высота | 145 мм | Глубина | 126 мм | Масса продукта | 0.9 кг | Теплоотдача | 1.7 Вт для цепь управления с LUCM 2 Вт для цепь управления с LUCA, LUCB, LUCC, LUCD | Стойкость к кратковременным исчезновениям напряжения питания | 3 мс | Стойкость к провалам напряжения | 70 % 500 ms соответствующий IEC 61000-4-11 | Сертификаты продуктов | ABS ASEFA ATEX BV CCC CSA DNV GL GOST LROS (Lloyds register of shipping) UL | Стандарты | CSA C22.2 № 14 тип E UL 508 тип E с межполюсной перегородкой IEC 60947-6-2 EN 60947-6-2 | Cтепень защиты IP | IP40 передняя панель вне зоны присоединения соответствующий IEC 60947-1 IP20 прочие поверхности соответствующий IEC 60947-1 IP20 передняя панель и подключенные зажимы соответствующий IEC 60947-1 | Защитное исполнение | TH соответствующий IEC 60068 | Температура окружающей среды при работе | -25...70 °C с LUCA, LUCB, LUCC, LUCD -25...60 °C с LUCM | Температура окружающего воздуха при хранении | -40...85 °C | Огнестойкость | 960 °C компоненты, соприкасающиеся с токоведущими частями соответствующий IEC 60695-2-12 650 °C соответствующий IEC 60695-2-12 | Рабочая высота | 2000 м | Ударопрочность | 15 gn силовые контакты замкнуты соответствующий IEC 60068-2-27 10 gn силовые контакты разомкнуты соответствующий IEC 60068-2-27 | Виброустойчивость | 4 gn 5...300 Гц силовые контакты замкнуты соответствующий IEC 60068-2-27 2 gn 5...300 Гц силовые контакты разомкнуты соответствующий IEC 60068-2-27 | Стойкость к электростатическому разряду | 8 кВ уровень 4 при контакте соответствующий IEC 61000-4-2 8 кВ уровень 3 на открытом воздухе соответствующий IEC 61000-4-2 | Устойчивость к радиополям | 10 В/м 3 соответствующий IEC 61000-4-3 | Стойкость к коммутационным помехам | 4 кВ класс 4 все цепи за исключением последовательных линий соответствующий IEC 61000-4-4 2 кВ класс 3 последовательный канал соответствующий IEC 61000-4-4 | Импульс напряжения без поглощения мощности | 2 кВ общий режим 48...220 V пост. ток соответствующий IEC 60947-6-2 2 кВ общий режим 24...240 V пер. ток соответствующий IEC 60947-6-2 1 кВ последовательной режиме 48...220 V пост. ток соответствующий IEC 60947-6-2 1 кВ последовательной режиме 24...240 V пер. ток соответствующий IEC 60947-6-2 | Стойкость к помехам, наведенным электромагнитными полями | 10 В соответствующий IEC 61000-4-6 |
|
|
