СИЛОВ БЛОК 32А БЕЗ КЛЕММНИКА ДОП КОНТ Schneider Electric LUB320

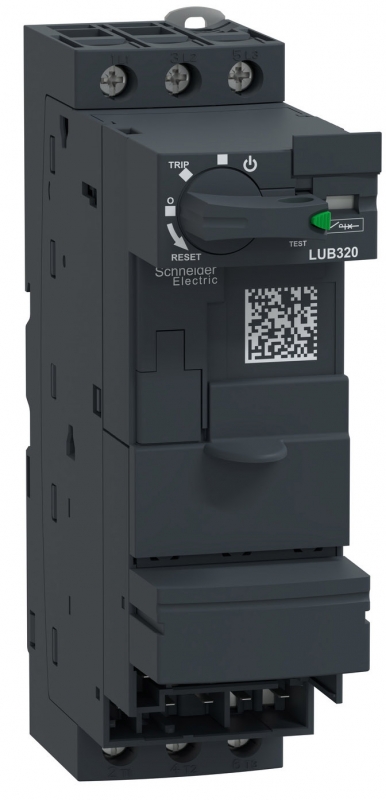

Фото 1: СИЛОВ БЛОК 32А БЕЗ КЛЕММНИКА ДОП КОНТ Schneider Electric LUB320
Код товара: 2601694
Цена: 7 088 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой LUB320 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

Наименование, заводской артикул: LUB320; Описание: СИЛОВ БЛОК 32А БЕЗ КЛЕММНИКА ДОП КОНТ; Складской статус, срок поставки: заказ 4-5 рабочих недель (уточняйте); Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Штаб-квартира 43-45, boulevard Franklin Roosevelt F- 92505 Rueil Malmaison Cedex, France. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

Характеристики LUB320

Тип изделия или компонента Нереверсивный силовой блок
Описание полюсов 3P
Соответствие требованиям к изоляции Да
[Ith] условный тепловой ток на открытом воздухе 32 А
Категория применения AC-41
AC-43
AC-44
[Uc] напряжение цепи управления 48...72 V пост. ток
48 V пер. ток 50/60 Гц
24 V постоянный ток
24 V пер. ток 50/60 Гц
110...240 V пер. ток 50/60 Hz
110...220 V пост. ток
Дополнительные характеристики
Вспом. контакты, доступные на каждом контакторе 1 Н.О. + 1 Н.З.
Тип вспом. контактов Тип дублирующий контакт (1 Н.З.) состояние питания соответствующий в соответствии с МЭК 60947-1
Тип соединенные контакты (1 Н.О. + 1 Н.З.) соответствующий IEC 60947-4-1
[Ue] номинальное рабочее напряжение 690 V
500 V
440 V
230 В
Частота сети 40...60 Hz
[Icw] номинальный рабочий ток 32 А при <=" 440 "V
23 А при 500 V
21 А при 690 V
[Ics] номинальная рабочая отключающая способность 50 кА 440 V
50 кА 230 В
4 кА 690 V
10 кА 500 V
Типовой потребляемый ток 90 мА при 24 V пер. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD
80 мА при 24 V пост. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD
75 мА при 24 V пост. ток ток при удержании (действ. значение) с LUCM
45 мА при 48...72 V пост. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD
45 мА при 48...72 V пер. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD
280 мА при 48...72 V пост. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD
280 мА при 48...72 V пер. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD
280 мА при 110...240 V пер. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD
280 мА при 110...220 V пост. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD
25 мА при 110...240 V пер. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD
25 мА при 110...220 V пост. ток ток при удержании (действ. значение) с LUCA, LUCB, LUCC, LUCD
220 мА при 24 V пост. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD
220 мА при 24 V пер. ток макс. ток при замыкании с LUCA, LUCB, LUCC, LUCD
200 мА при 24 V пост. ток макс. ток при замыкании с LUCM
Безопасный уровень надежности 20000000 циклы
1369863 циклы
Время работы 70 мс при 24 V замыкание с LUCA, LUCB, LUCC, LUCD для цепь управления
65 мс замыкание с LUCM для цепь управления
60 мс при 48 V замыкание с LUCA, LUCB, LUCC, LUCD для цепь управления
50 мс при >=" 72 "V замыкание с LUCA, LUCB, LUCC, LUCD для цепь управления
35 мс размыкание с LUCA, LUCB, LUCC, LUCD, LUCM для цепь управления
Механическая износостойкость 15000000 циклы
Рабочая частота 60 цикл/м
[Ui] номинальное напряжение изоляции 600 В соответствующий CSA C22.2 № 14
690 В соответствующий IEC 60947-1 3
600 В соответствующий UL 508
[Uimp] номинальное выдерживаемое импульсное напряжение 6 кВ соответствующий IEC 60947-6-2
Безопасное разъединение цепи 400 V SELV между главной цепью и цепью управления или вспом. цепью соответствующий МЭК 60947-1 приложение N
400 V SELV между цепями управления и вспом. цепями соответствующий МЭК 60947-1 приложение N
Тип клемм Цепь управления: without connection
Силовая цепь: винтовой зажим 2 кабель 1.5...6 мм² - жесткость кабеля: гибкий - без конец кабеля
Силовая цепь: винтовой зажим 2 кабель 1...6 мм² - жесткость кабеля: жесткий - без конец кабеля
Силовая цепь: винтовой зажим 2 кабель 1...6 мм² - жесткость кабеля: гибкий - с конец кабеля
Силовая цепь: винтовой зажим 1 кабель 2.5...10 мм² - жесткость кабеля: гибкий - без конец кабеля
Силовая цепь: винтовой зажим 1 кабель 1...6 мм² - жесткость кабеля: гибкий - с конец кабеля
Силовая цепь: винтовой зажим 1 кабель 1...10 мм² - жесткость кабеля: жесткий - без конец кабеля
Момент затяжки Силовая цепь: 1.9...2.5 Н-м - с помощью отвертки 6 мм Philips No 2
Силовая цепь: 1.9...2.5 Н-м - с помощью отвертки 6 мм плоский
Цепь управления: 0.8...1.2 Н-м - с помощью отвертки 5 мм Philips No 1
Цепь управления: 0.8...1.2 Н-м - с помощью отвертки 5 мм плоский

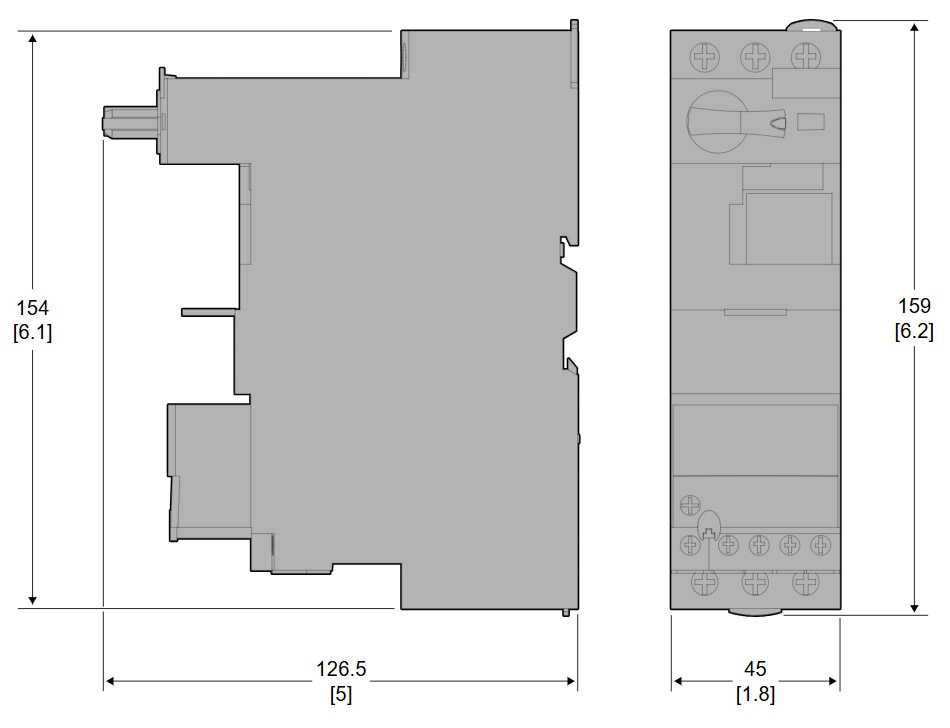

Ширина 45 мм
Высота 145 мм
Глубина 126 мм
Масса продукта 0.865 кг
Условия эксплуатации
Теплоотдача 1.8 Вт для цепь управления с LUCM
3 Вт для цепь управления с LUCA, LUCB, LUCC, LUCD
Стойкость к кратковременным исчезновениям напряжения питания 3 мс
Стойкость к провалам напряжения 70 % 500 ms соответствующий IEC 61000-4-11
Сертификаты продуктов ABS
ASEFA
ATEX
BV
CCC
CSA
DNV
GL
GOST
LROS (Lloyds register of shipping)
UL
Стандарты CSA C22.2 № 14 тип E
UL 508 тип E с межполюсной перегородкой
IEC 60947-6-2
EN 60947-6-2
Cтепень защиты IP IP40 передняя панель вне зоны присоединения соответствующий IEC 60947-1
IP20 прочие поверхности соответствующий IEC 60947-1
IP20 передняя панель и подключенные зажимы соответствующий IEC 60947-1
Защитное исполнение TH соответствующий IEC 60068
Температура окружающей среды при работе -25...70 °C с LUCA, LUCB, LUCC, LUCD
-25...60 °C с LUCM
Температура окружающего воздуха при хранении -40...85 °C
Огнестойкость 960 °C компоненты, соприкасающиеся с токоведущими частями соответствующий IEC 60695-2-12
650 °C соответствующий IEC 60695-2-12
Рабочая высота 2000 м
Ударопрочность 15 gn силовые контакты замкнуты соответствующий IEC 60068-2-27
10 gn силовые контакты разомкнуты соответствующий IEC 60068-2-27
Виброустойчивость 4 gn 5...300 Гц силовые контакты замкнуты соответствующий IEC 60068-2-27
2 gn 5...300 Гц силовые контакты разомкнуты соответствующий IEC 60068-2-27
Стойкость к электростатическому разряду 8 кВ уровень 4 при контакте соответствующий IEC 61000-4-2
8 кВ уровень 3 на открытом воздухе соответствующий IEC 61000-4-2
Устойчивость к радиополям 10 В/м 3 соответствующий IEC 61000-4-3
Стойкость к коммутационным помехам 4 кВ класс 4 все цепи за исключением последовательных линий соответствующий IEC 61000-4-4
2 кВ класс 3 последовательный канал соответствующий IEC 61000-4-4
Импульс напряжения без поглощения мощности 2 кВ общий режим 48...220 V пост. ток соответствующий IEC 60947-6-2
2 кВ общий режим 24...240 V пер. ток соответствующий IEC 60947-6-2
1 кВ последовательной режиме 48...220 V пост. ток соответствующий IEC 60947-6-2
1 кВ последовательной режиме 24...240 V пер. ток соответствующий IEC 60947-6-2
Стойкость к помехам, наведенным электромагнитными полями 10 В соответствующий IEC 61000-4-6
