Описание

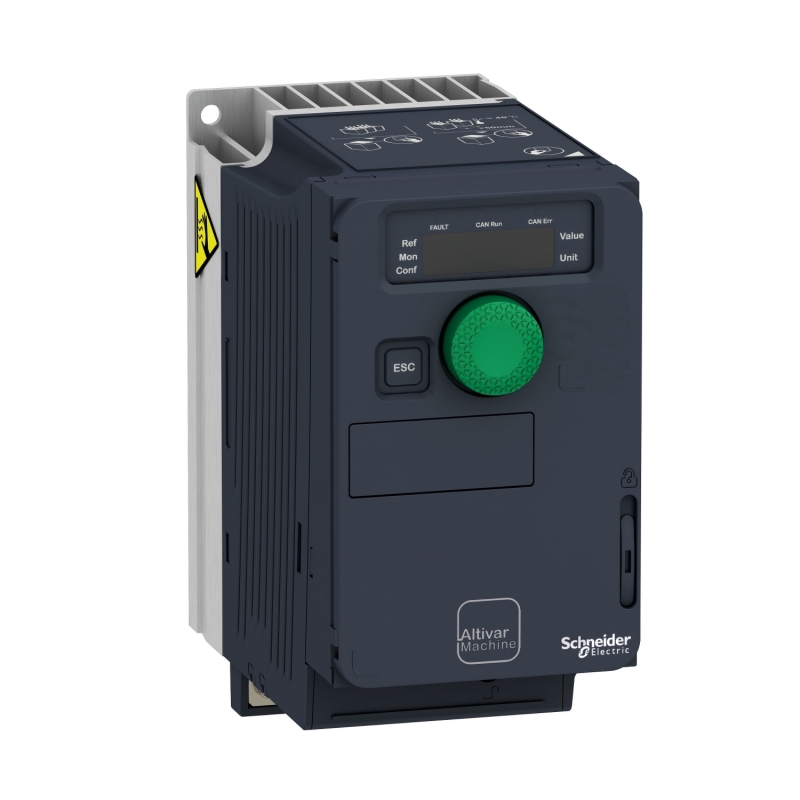

ATV320U02M2C продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV320U02M2C с определяющими характеристиками мощность 0,18 кВт, напряжение 240V, количество фаз 1ф продается с официальной гарантийной программой Шнейдер. Доставка ATV320U02M2C осуществляется по всей России. Интегрирование в проектируемые и существующие системы
Характеристики ATV320U02M2C
Тип изделия или компонента |
Привод с регулируемой частотой вращения |
Применение изделия |
Комплексные установки |
Краткое имя устройства |
ATV320 |
Форма привода |
Compact |
Назначение изделия |
Асинхронные электродвигатели Синхронные двигатели |
Фильтр помех |
Класс C2 с интегрированным фильтром ЭМС |
Cтепень защиты IP |
IP20 в соответствии с EN/IEC 61800-5-1 |
Степень защиты |
UL тип 1 with UL type 1 conformity kit |
Тип охлаждения |
Безвентиляторный |
Число фаз сети |
1 фаза |
Номинальное напряжение питания [Us] |
200...240 В (- 15...10 %) |
Частота сети питания |
50...60 Hz (- 5...5 %) |
Мощность двигателя, кВт |
0.18 кВт для тяжелые условия |
Мощность двигателя, л.с. |
0.25 лс для тяжелые условия |
Линейный ток |
3.4 А в 200 В для тяжелые условия 2.8 А в 240 В для тяжелые условия |
Предполагаемый линейный Isc |
<= 1 кА |
Полная мощность |
0.7 кВ·А в 240 В для тяжелые условия |
Непрерывный выходной ток |
1.5 А в 4 kHz для тяжелые условия |
Макс. переходной ток |
2.3 А в течение 60 с для тяжелые условия |
Профиль управления асинхронным электродвигателем |
Отношение напряжения/частоты, 2 точки Отношение напряжения/частоты, 5 точки Управление вектором потока без датчика, стандартный Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f Flux vector control without sensor - Energy Saving |
Профиль управления синхронным двигателем |
Векторное управление без датчика |
Выходная частота привода |
0.1...599 Гц |
Номинальн. частота коммутации |
4 kHz |
Частота коммутации |
4...16 kHz Со снижением номинального тока 2...16 kHz регулируем. |
Функция защиты |
STO (безопасное выключение крутящего момента) SIL 2 |
Протокол порта обмена данными |
CANopen Modbus |
Опциональная карта |
Модуль соединения: шлейф CANopen RJ45 Модуль соединения: CANopen SUB-D 9 Модуль соединения: Открытый стиль CANopen клеммный блок Модуль соединения: EtherCAT RJ45 Модуль соединения: DeviceNet Модуль соединения: Ethernet/IP Модуль соединения: Profibus DP V1 Модуль соединения: Profinet Модуль соединения: Ethernet Powerlink |
Дополнительные характеристики
Выходное напряжение |
<= напряжение питания |
Допустимый кратковременно выдерживаемый ток |
1,5 x In в течение 60 с для тяжелые условия |
Диапазон скоростей |
1...100 с асинхронный электродвигатель в режиме без обратной связи |
Точность скорость |
+/- 10 % номинального проскальзывания 0,2 Tn ... Tn |
Точность момента |
+/- 15 % |
Переходная перегрузка по вращающему моменту |
170...200 % номинального крутящего момента двигателя |
Тормозной момент |
< 170 % с тормозным резистором в течение 60 с |
Контур регулирования |
Настраиваемый ПИД-регулятор |
Компенсация проскальзывания вала двигателя |
Автоматически при любой нагрузке Недоступно в режиме преобразования напряжение/частота (2 или 5 точек) Регулируемый 0...300 % |
Программы ускорения и замедления |
S U CUS Линейное замедление, автоматический останов, инжекция постоянного тока Линейное замедление, подстройка Линейный Переключение реле защиты от разгона |
Торможение до остановки |
Подачей пост. тока |
Тип защиты |
Привод: тепловая защита Привод: сверхток между выходной фазой и землей Привод: исчезновение фазы на входе Привод: защита от перегрева Привод: короткое замыкание между фазами двигателя |
Разрешение по частоте |
Дисплейный блок: 0,1 Гц Аналоговый вход: 0,012/50 Гц |
Электрическое соединение |
Управление, винтовой зажим: 0,5...1,5 мм² AWG 20...AWG 16 Двигатель/тормозной резистор, винтовой зажим: 2,5...4 мм² AWG 14...AWG 12 Блок питания, винтовой зажим: 2,5...4 мм² AWG 14...AWG 12 |
Тип разъема |
1 RJ45 для Modbus/CANopen на терминале управления |
Физический интерфейс |
2-проводн. RS 485 для Modbus |
Кадр передачи |
RTU для Modbus |
Скорость передачи |
4,8, 9,6, 19,2, 38,4 кб/с для Modbus 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen |
Формат данных |
8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus |
Тип смещения |
Нет импеданса для Modbus |
Кол-во адресов |
1...247 для Modbus 1...127 для CANopen |
Способ доступа |
Ведомый для CANopen |
Питание |
Внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток (+/- 5 %) ток <= 10 мА (защита от перегрузки и короткого замыкания) |
Сигнализация |
1 светодиод зеленый для работа CANopen 1 светодиод красный для ошибка CANopen 1 светодиод красный для сбой привода |
Ширина |
72 мм |
Высота |
143 мм 188 mm с платой для обеспечения ЭМС |
Глубина |
109 мм |
Масса продукта |
0.8 кг |
Номер аналогового входа |
3 |
Тип подключения |
Напряжение (AI1): 0...10 V пост. ток, полное сопротивление 30000 Ом, разрешение 10 бит Напряжение биполярного источника (AI2): +/- 10 V пост. ток, полное сопротивление 30000 Ом, разрешение 10 бит Ток (AI3): 0...20 мА (или 4-20 мА, x-20 мА, 20-x мА или другие характеристики по конфигурации), полное сопротивление 250 Ом, разрешение 10 бит |
Количество дискретных входов |
7 |
Тип дискретного входа |
Программируемый (приемник/источник) (DI1…DI4): 24...30В пост. Тока: уровень 1 ПЛК Программируемый как импульсный вход 20 тыс. имп./с (DI5): 24...30В пост. Тока: уровень 1 ПЛК Датчик PTC, конфигурируемый с помощью переключателя (DI6): 24...30В пост. Тока Безопасное выключение крутящего момента (STO): 24...30В пост. Тока, полное сопротивление 1500 Ом |
Тип дискретных входов |
Отрицательная логика («приемник»): : DI1…DI6, > 19 В (state 0) < 13 В (state 1) Положительная логика (источник): : DI1…DI6, < 5 В (state 0) > 11 В (state 1) |
Номер аналогового выхода |
1 |
Тип аналогового выхода |
Ток, задаваемый программным способом (AQ1): 0...20 mA, полное сопротивление 800 Ом, разрешение 10 бит Напряжение, задаваемое программным способом (AQ1): 0...10 V, полное сопротивление 470 Ом, разрешение 10 бит |
Длительность выборки |
Аналоговый вход (AI1, AI2, AI3): 2 мс Аналоговый выход (AQ1): 2 мс |
Точность |
Аналоговый вход AI1, AI2, AI3: +/- 0,2 % для температуры -10...60 °C Аналоговый вход AI1, AI2, AI3: +/- 0,5 % для температуры 25 °C Аналоговый выход AQ1: +/- 1 % для температуры 25 °C Аналоговый выход AQ1: +/- 2 % для температуры -10...60 °C |
Ошибка линеаризации |
Аналоговый вход (AI1, AI2, AI3): +/- 0,2...0,5 % от максимального значения Аналоговый выход (AQ1): +/- 0,3 % |
Количество дискретных выходов |
3 |
Тип дискретного выхода |
Задаваем. релейная логика Н.О./Н.З. (R1A, R1B, R1C): electrical durability 100000 циклы Задаваем. релейная логика нет (R2A, R2B): electrical durability 100000 циклы Логический (LO) |
Время обновления |
Логический вход (DI1…DI6): 8 ms (+/- 0,7 мс) Релейный выход (R1A, R1B, R1C): 2 ms Релейный выход (R2A, R2C): 2 ms |
Минимальный коммутируемый ток |
Релейный выход (R1, R2): 5 мА в 24 В пост. ток |
Макс. коммутируемый ток |
Релейный выход (R1) в резистивные нагрузка (cos phi = 1: 3 А в 250 В пер. ток Релейный выход (R1) в резистивные нагрузка (cos phi = 1: 4 А в 30 В пост. ток Релейный выход (R1, R2) в индуктивн. нагрузка (cos phi = 0.4: 2 А в 250 В пер. ток Релейный выход (R1, R2) в индуктивн. нагрузка (cos phi = 0.4: 2 А в 30 В пост. ток Релейный выход (R2) в резистивные нагрузка (cos phi = 1: 5 А в 250 В пер. ток Релейный выход (R2) в резистивные нагрузка (cos phi = 1: 5 А в 30 В пост. ток |
Специальное применение |
Machinery |
Условия эксплуатации
Изоляция |
Между зажимами питания и управления |
Сопротивление изоляции |
> 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты |
Рассеиваемая мощность, Вт |
21.7 W (безвентиляторный) в 200 В, 4 kHz |
Рабочее положение |
Вертикальный +/- 10 градусов |
Электромагнитная совместимость |
Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3 |
Степень загрязнения |
2 в соответствии с EN/IEC 61800-5-1 |
Виброустойчивость |
1,5 мм размах (f = 2...13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (f = 13...200 Гц) в соответствии с EN/IEC 60068-2-6 |
Ударопрочность |
15 gn в течение 11 мс в соответствии с EN/IEC 60068-2-27 |
Относительная влажность |
5...95 % без образования конденсата в соответствии с IEC 60068-2-3 5...95 % без падения капель воды в соответствии с IEC 60068-2-3 |
Рабочая температура |
- 200...400 °C без ухудшения номинальных значений 50...60 °C с понижающим коэффициентом |
Температура окружающего воздуха при хранении |
-25...70 °C |
Рабочая высота над уровнем моря |
<= 1000 м без ухудшения номинальных значений 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м |
Стандарты |
EN/IEC 61800-3 EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-5-1 МЭК 60721-3 IEC 61508 МЭК 13849-1 |
Сертификация |
CSA NOM 117 UL RCM EAC |
С маркировкой |
CE |
|
|
