Как выбрать источник бесперебойного питания ИБП (UPS) для газового или иного отопительного котла

Зачем нужен источник бесперебойного питания (ИБП) для отопительного котла?

Современные системы отопления загородных домов, коттеджей и дач требуют обеспечения непрерывного электропитания отопительных котлов, особенно это касается автоматических газовых котлов. Перепады и отключения электроэнергии приводят к остановке работы газового котла, а также к возникновению неисправностей и выходу его из строя.

Еще одним существенным фактором, влияющим на работу котла, является форма напряжения. Для нормальной работы насосов и системы поджига горелок котла необходима чистая синусоидальная форма входного напряжения, которую обеспечивают  источники бесперебойного питания класса On-Linе (ИБП с двойным преобразованием). При использовании ИБП классом ниже, т.е. линейно-интерактивных с аппроксимированной синусоидальной формой выходного напряжения, может наблюдаться в лучшем случае "гудение" насосов, а чаще выключение системы поджига горелок.

Источник бесперебойного питания или генератор?

Газовые, дизельные или твердотопливные отопительные котлы потребляют, как правило, невысокую электрическую мощность. При периодическом пропадании напряжения для обеспечения бесперебойной работы котла проще и выгоднее использовать источники бесперебойного питания, а не дизельные или бензиновые генераторы.

ИБП для котлапо сравнению с генераторами имеют следующие преимущества:

• практически мгновенный переход на питание от батарей при пропадании напряжения - гарантия непрерывности работы газового котла;
• бесшумность работы - комфорт и спокойствие в доме и на участке;
• нет необходимости в периодическом техническом обслуживании (кроме замены батарей по истечении срока службы) - меньше стоимость владения и эксплуатации;
• возможность установки внутри помещения без устройства вывода выхлопных газов наружу;
• простота монтажа и подключения - можно не нанимать электриков и монтажников;
• не требуют контроля при работе - особенно важно в ночное время.

В тоже время, при необходимости обеспечения бесперебойным питанием не только котла, но и другой домашней техники, например, холодильника, аварийного освещения, телевизора и т.д., стоимость решения на базе ИБП становится неоправданно дорогой. В этом случае рекомендуется построение системы бесперебойного питания по схеме ИБП+Генератор. Но эта тема уже выходит за рамки данной статьи.

Наиболее популярные модели источников бесперебойного питания (ИБП) для отопительных котлов.

На наш взгляд, самым оптимальным решением являются ИБП ведущего мирового разработчика и производителя систем бесперебойного питания корпорации Eaton Powerware, а конкретно модель Eaton 9130 2000. Технология двойного преобразования напряжения (класс On-Line) обеспечивает чистую синусоидальную форму напряжения на выходе ИБП и мгновенный переход на работу от батарей при пропадании внешнего напряжения.

Основные характеристики источника бесперебойного питания (ИБП) для котла Eaton 9130 2000

	Класс защиты	высший с двойным преобразование напряжения (On-Line)
	Форма выходного напряжения	чистая синусоида
	Время перехода на работу от батарей	нет
	Диапазон входного напряжения без перехода на батареи при 100% нагрузке	160 - 276В (для нагрузки PF = 0.7)
	Входная частота	45-65 Гц
	Мощность	2000 ВА / 1800 Вт
	Размеры (ВхШхГ, мм)	325 x 214 x 410
	Вес	34,5 кг

Время автономной работы источника бесперебойного питания (ИБП) для котла Eaton Powerware 9130 2000 в зависимости от мощности нагрузки от внутренних аккумуляторных батарей и с подключенными внешними дополнительными батарейными блоками (время указано в минутах при коэффициенте мощности 0,7).

Потребляемая суммарная мощность большинства котлов и циркуляционных насосов в одной котельной загородного дома, как правило, не превышает 500-700 Вт. Как видно из таблицы, время автономной работы котла от ИБП в этом случае находится в диапазоне от 34 минут при работе от внутренних батарей ИБП, до 431 минуты (более 7 часов) при использовании 4-х дополнительных батарейных модулей Eaton 9130 EBM 3000.

При потребляемой суммарной мощности около 300 Вт время автономной работы отопительного котла от источника бесперебойного питания Eaton 9130 2000 составит от 70 минут (внутренние батареи ИБП), до 850 минут  (более 14 часов) при подключении 4 дополнительных батарейных блоков.

ИБП для котлов со временем автономной работы от 10 часов.

Часто возникают такие ситуации, когда необходимо обеспечить котельную бесперебойным питание на время больше 10 часов. В этом случае мы рекомендуем использовать систему бесперебойного питания на основе ИБП высшего класса защиты Inelt Monolith II 3000LT.

ИБП Inelt Monolith II 3000LT не содержит встроенных аккумуляторных батарей и предназначен для работы с 8 внешними аккумуляторами большое емкости.

Основные характеристики источника бесперебойного питания (ИБП) для котла Inelt Monolith II 3000LT

	Класс защиты	высший с двойным преобразование напряжения (On-Line)
	Форма выходного напряжения	чистая синусоида
	Время перехода на работу от батарей	нет
	Диапазон входного напряжения без перехода на батареи при 100% нагрузке	160-300 (нагрузка 70-100%) 140-300 (нагрузка 50-70%) 118-300 (нагрузка 0-50%)
	Входная частота	50 ± 8%
	Мощность	3000 ВА / 2100 Вт
	Размеры, мм	200х352х450
	Вес	15,5 кг

Время автономной работы ИБП INELT Monolith II 3000LT c различными батарейными комплектами в зависимости от мощности подключенной нагрузки:

Таким образом, при использовании батарей емкостью 250 Ач можно достичь времени автономной работы большинства котлов около 27 часов.

Система бесперебойного питания начального уровня на основе линейно-интерактивного ИБП с длительным временем автономной работы.

Подчас использование источника бесперебойного питания класса on-line с выходным напряжением чистой синусоидальной формы не предусмотрено финансовыми параметрами проекта. В этом случае, при суммарной потребляемой мощности не более 300 Вт,  может быть рассмотрен вариант построения системы резервного питания на основе линейно-интерактвиного ИБП Inelt Intelligent 500LT2.

ИБП Inelt Intelligent 500LT2 не содержит встроенных батарей и требует подключения одного внешнего 12-вольтового аккумулятора.

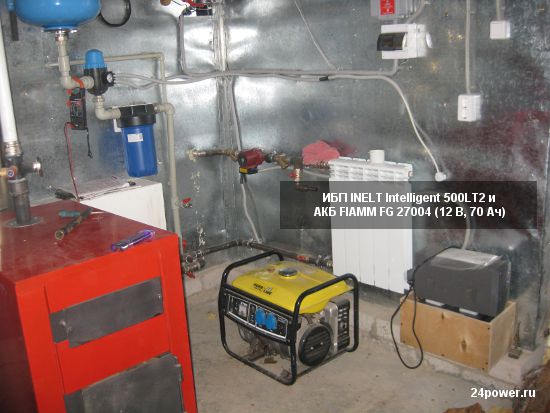

Источник бесперебойного питания Inelt Intelligent 500LT2 с 1 аккумулятором FIAMM FG 27004 (12 В 70 Ач) для защиты от перегрева при остановке насоса твердотопливного пиролизного котла "Буржуй-К"

Основные характеристики источника бесперебойного питания (ИБП) для котла Inelt Intelligent 500LT2

	Класс защиты	средний, линейно-интерактивный
	Форма выходного напряжения	аппроксимированная синусоида
	Время перехода на работу от батарей	4 мс
	Диапазон входного напряжения без перехода на батареи при 100% нагрузке	145-270 В
	Входная частота	50/60 ± 5%
	Мощность	500 ВА / 300 Вт
	Размеры, мм	122х190х330
	Вес	7 кг

Таблица расчета примерного времени (в часах) автономной работы ИБП INELT Intelligent 500LT2 (используется одна аккумуляторная батарея, в комплект не входит)

Однако, еще раз напоминаем, что линейно-интерактивный ИБП мы рекомендуем использовать только в крайнем случае!
