| Логистические данные Нетто |
| Ширина | 108 мм |
| Высота | 81 мм |
| Глубина | 73 мм |
| Вес | 0.82 кг |
| Основные характеристики |

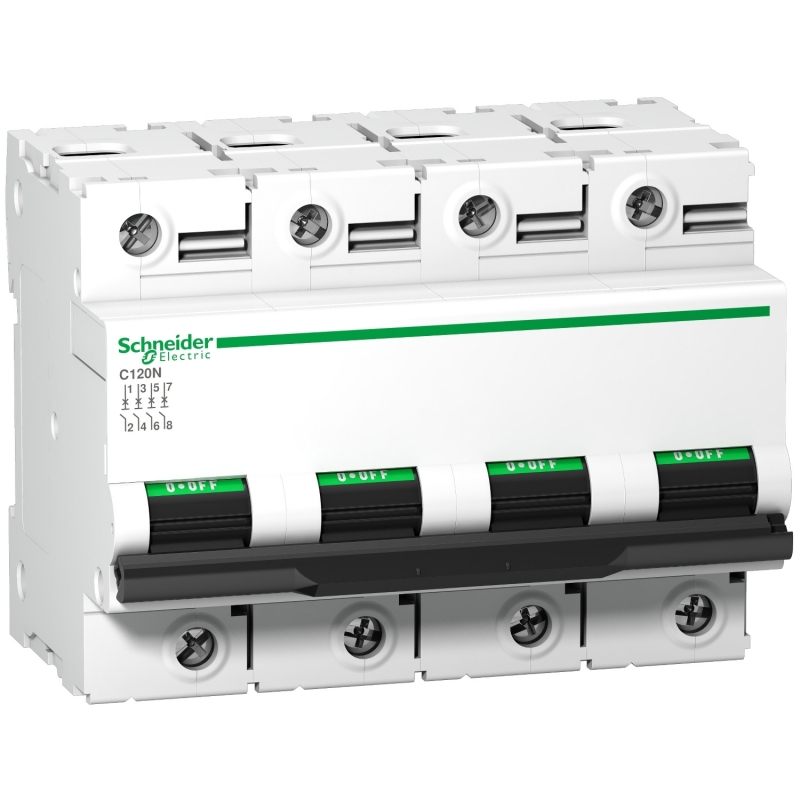

| Наименование продукта | C120 |
| Описание полюсов | 4P |
| Тип сети | переменный ток |
| [in] номинальный ток | 100 А в 30 °C |
| Область применения | распределение |
| Число защищенных полюсов | 4 |
| Код кривой | C |
| Отключающая способность | 10000 А Icn в 230...400 V переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1
6 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
20 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
10 кА Icu в 380...415 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
10 кА Icu в <= 500 V постоянный ток в соответствии с EN/IEC 60947-2 |
| Серия | Acti 9 |
| Соответствие требованиям по изоляции | Да в соответствии с IEC 60947-2 |
| Код отключающей способности | N |
| Технология расцепителя | термомагнитный |
| Серия продукта | C120 |
| Краткое название устройства | C120N |
| Тип продукта | миниатюрный автоматический выключатель |
| Дополнительные характеристики |
| Монтажная опора | 35 мм симметричная DIN-рейка |
| [ue] номинальное рабочее напряжение | 380...415 V переменный ток 50/60 Гц
<= 500 V постоянный ток
220...240 V переменный ток 50/60 Гц
440 V переменный ток 50/60 Гц
230...400 V переменный ток 50/60 Гц |
| [ui] номинальное напряжение изоляции | 500 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 |
| Шаг 9 мм | 12 |
| Цвет | белый |
| Код совместимости | C120 |
| Сегмент рынка | рынок жилья
малые коммерческие предприятия |
| Совместимость распределительного блока с гребенчатыми шинами | нет |
| Длина зачистки проводов | 15 мм |
| Момент затяжки | 3.5-3.5 Н-м |
| Частота сети | 50/60 Гц |
| Индикатор положения контакта | да |
| Механическая износостойкость | 20000 циклы |
| Защита от замыкания на землю | отдельный блок |
| Предел электромагнитного отключения | 5...10 x In |
| [ics] номинальная рабочая отключающая способность | 7500 А 75 % в соответствии с EN/МЭК 60898-1 - 230...400 V переменный ток 50/60 Гц
4.5 кА 75 % в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц
7.5 кА 75 % в соответствии с EN/IEC 60947-2 - 380...415 V переменный ток 50/60 Гц
15 кА 75 % в соответствии с EN/IEC 60947-2 - 220...240 V переменный ток 50/60 Гц
10 кА 100 % в соответствии с EN/IEC 60947-2 - <= 500 V постоянный ток |
| Класс ограничения | 3 в соответствии с EN/IEC 60947-2 |
| Тип привода | тумблер |
| Соединения – клеммы | клеммы туннельного типа1-50 мм² жесткий
клеммы туннельного типа1.5-35 мм² гибкий |
| Исполнение выключателя | защелкивающийся |
| Электрическая износостойкость | 5000 циклы в соответствии с IEC 60947-2 |
| [up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN/IEC 60947-2 |
| Индикатор наличия напряжения | индикация ВКЛ/ВЫКЛ |
| Условия эксплуатации |
| Стандарты | EN/IEC 60947-2
EN/МЭК 60898-1 |
| Степень загрязнения | 3 в соответствии с IEC 60947-2 |
| Подготовка к работе в тропических условиях | 2 в соответствии с IEC 60068-1 |
| Относительная влажность | 95-95 % в 55-55 °C |
| Категория перенапряжения | IV |
| Рабочая температура | -25-70 °C |
| Степень защиты ip | IP20 в соответствии с IEC 60529 |
| Сертификаты | EAC |
| Высота над уровнем моря | 2000 м |
| Температура окружающей среды при хранении | -40-85 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP121230EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Профиль кругооборота | N/A |
| Директива ec rohs | Соответствует |
| Не содержит токсичных тяжелых металлов | да |
| Не содержит особо опасных веществ согласно декларации reach | да |
