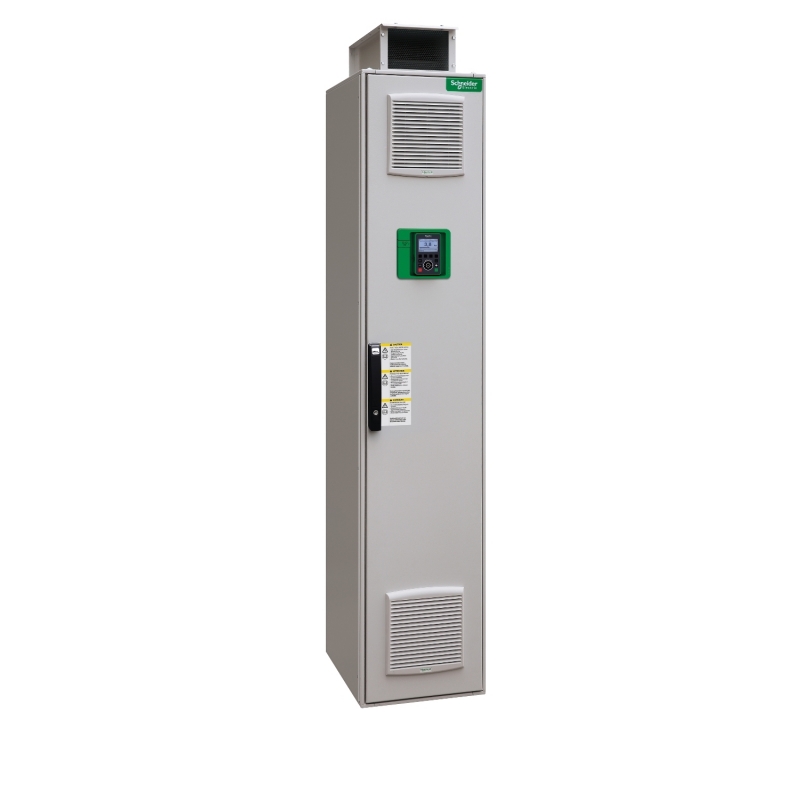

Частотный преобразователь Altivar 630 160кВт 380В 3ф шкафной ATV630C16N4F Schneider Electric

Код товара: 2692120

561 610 руб.

Уточнить цену

Добавить в запрос:

Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой ATV630C16N4F и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Характеристики ATV630C16N4F

Частотный преобразователь ATV630C16N4F производства компании Schneider Electric предназначен для преобразования сетевого тока в ток заданной частоты. Удобство использования и простая интеграция в системы автоматизации.

Семейство продуктов	Altivar Process ATV600
Тип изделия или компонента	Привод с регулируемой частотой вращения
Применение изделия	Технологические процессы и инженерные коммуникации
Краткое имя устройства	ATV630
Вариант	Стандартное исполнение
Назначение изделия	Асинхронные электродвигатели Синхронные двигатели
Способ крепления	Напольный
Фильтр электромагнитной совместимости	Встроенный EN/IEC 61800-3 категория C3
Cтепень защиты IP	IP21 IEC 61800-5-1 IP21 IEC 60529
Тип охлаждения	Принуд. конвекция
Частота сети питания	50...60 Hz - 5...5 %
Число фаз сети	3 фазы
Номинальное напряжение питания [Us]	380...440 В - 15...10 %
Мощность двигателя, кВт	160 кВт нормальная нагрузка 132 кВт тяжелые условия
Мощность двигателя, л.с.	250 лс нормальная нагрузка 200 лс тяжелые условия
Линейный ток	277 А 400 В нормальная нагрузка 232 А 400 В тяжелые условия 291 A 380 В нормальная нагрузка 244 A 380 В тяжелые условия
Предполагаемый линейный Isc	50 кА
Полная мощность	192 kVA 440 В нормальная нагрузка 161 kVA 440 В тяжелые условия
Непрерывный выходной ток	302 A 2,5 кГц нормальная нагрузка 250 A 2,5 кГц тяжелые условия
Макс. переходной ток	332,2 A 60 с нормальная нагрузка 375 A 60 с тяжелые условия
Профиль управления асинхронным электродвигателем	Постоянный стандартный момент Переменный стандартный момент Режим оптимизированного момента
Профиль управления синхронным двигателем	Электродвигатель с постоянными магнитами
Выходная частота	0.0001...0.5 кГц
Номинальн. частота коммутации	2,5 кГц
Частота коммутации	2...8 kHz регулируем. 2,5...8 кГц с понижающим коэффициентом
Функция защиты	STO (безопасное выключение крутящего момента) SIL 3
Тип дискретных входов	16 предустановленных скоростей
Протокол порта обмена данными	Ethernet Modbus последовательн. Modbus TCP
Опциональная карта	Модуль соединения Profibus DP V1 слот A Модуль соединения Profinet слот A Модуль соединения DeviceNet слот AМодуль соединения Modbus TCP/EtherNet/IP слот A Модуль соединения шлейф CANopen RJ45 слот A Модуль соединения CANopen SUB-D 9 слот A Модуль соединения CANopen винтовые зажимы слот AМодуль расширения с дискретными и аналоговыми вх/вых слот A/слот BМодуль расширения выходных реле слот A/слот BМодуль соединения Ethernet IP/Modbus TCP/MD-Link слот A

Дополнительные характеристики

Выходное напряжение	<= напряжение питания
Допустимый кратковременно выдерживаемый ток	1.1 x In 60 с нормальная нагрузка 1,5 x In 60 с тяжелые условия
Компенсация проскальзывания вала двигателя	Регулируем. Автоматически при любой нагрузке Может подавляться Недоступно для электродвигателей с постоянными магнитами
Программы ускорения и замедления	Линейн., задается отдельно, от 0,01 до 9000 с S, U или по выбранный заказчиком
Торможение до остановки	Подачей пост. тока
Тип защиты	Защитное отключение двигателя при превышение вращательного момента двигатель Исчезновение фазы двигателя двигатель Защитное отключение двигателя при превышение вращательного момента привод Превышение температуры привод Защита от короткого замыкания привод Исчезновение фазы двигателя привод Превышение скорости привод Откл. в цепи управления привод Перенапряжение на шине пост. тока привод Перегрузка по выходному напряжению привод Повышенное напряжение линии питания привод Значительное уменьшение напряжения линии питания привод Повышенное напряжение питания привод Сверхток между выходной фазой и землей привод Тепловая защита двигатель Тепловая защита привод
Разрешение по частоте	Display unit Analog input
Электрическое соединение	Съемные клеммные блоки с винтовыми зажимами 0,5...1,5 мм² управление Шина M12 1 3 x 185 mm² со стороны линии максимум на фазу нормальная нагрузка Шина M12 2 3 x 120 мм² со стороны линии максимум на фазу нормальная нагрузка Шина M12 2 3 x 185 mm² двигатель максимум на фазу нормальная нагрузка Шина M12 2 3 x 70 мм² со стороны линии минимум на фазу тяжелые условия Шина M12 1 3 x 185 mm² со стороны линии максимум на фазу тяжелые условия Шина M12 2 3 x 120 мм² со стороны линии максимум на фазу тяжелые условия Шина M12 2 3 x 185 mm² двигатель максимум на фазу тяжелые условия Шина M12 1 3 x 185 mm² со стороны линии минимум на фазу нормальная нагрузка Шина M12 1 3 x 185 mm² со стороны линии минимум на фазу тяжелые условия Шина M12 2 3 x 95 мм² со стороны линии минимум на фазу нормальная нагрузка Шина M12 1 3 x 185 mm² двигатель минимум на фазу нормальная нагрузка Шина M12 2 3 x 95 мм² двигатель минимум на фазу нормальная нагрузка Шина M12 1 3 x 150 мм² двигатель минимум на фазу тяжелые условия Шина M12 2 3 x 70 мм² двигатель минимум на фазу тяжелые условия
Тип разъема	RJ45 Ethernet/Modbus TCP на выносном графическом терминале RJ45 Modbus последовательн. на выносном графическом терминале
Физический интерфейс	2-проводн. RS 485 Modbus последовательн.
Кадр передачи	RTU Modbus последовательн.
Скорость передачи	10/100 Mbit/s Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с Modbus последовательн.
Режим обмена	Полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP
Формат данных	8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие Modbus последовательн.
Тип смещения	Нет импеданса Modbus последовательн.
Кол-во адресов	1...247 Modbus последовательн.
Способ доступа	Ведомый Modbus TCP
Питание	Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) 10.5 В пост. ток +/- 5 % <= 10 мА защита от перегрузки и короткого замыкания Внешний источник питания для дискретных входов 24 В пост. ток 19...30 В ≤ 1,25 мА защита от перегрузки и короткого замыкания Внутренний источник питания для дискретных входов и входа STO 24 В пост. ток 21...27 В <= 200 мА защита от перегрузки и короткого замыкания
Сигнализация	3 светодиодов локальная диагностика 3 светодиодов двухцветный состояние встроенной связи 4 светодиода двухцветный состояние коммуникационного модуля 1 светодиод красный наличие напряжения
Ширина	400 мм
Высота	2150 мм
Глубина	605 мм
Масса продукта	300 кг
Номер аналогового входа	3
Тип подключения	Напряжение, задаваемое программным способом AI1, AI2, AI3 0...10 V пост. ток 30 кОм 12 бит Ток, задаваемый программным способом AI1, AI2, AI3 0...20 mA 250 Ом 12 бит
Количество дискретных входов	8
Тип дискретного входа	Programmable DI1...DI6 24 V DC 3.5 kOhm Programmable as pulse input DI5, DI6 0...30 kHz 24 V DC Safe torque off STOA, STOB 24 V DC > 2.2 kOhm
Совместимость входа	Уровень 1 ПЛК EN/IEC 61131-2 DI1…DI6 дискретный вход Уровень 1 ПЛК МЭК 65A-68 DI5, DI6 дискретный вход Уровень 1 ПЛК EN/IEC 61131-2 STOA, STOB дискретный вход
Тип дискретных входов	Положительная логика (источник) DI1…DI6 < 5 В > 11 В Отрицательная логика («приемник») DI1…DI6 > 16 В < 10 В Положительная логика (источник) DI5, DI6 < 0.6 В > 2.5 В Положительная логика (источник) STOA, STOB < 5 В > 11 В
Номер аналогового выхода	2
Тип аналогового выхода	Напряжение, задаваемое программным способом AO1, AO2 0...10 V пост. ток 470 Ом 10 бит Ток, задаваемый программным способом AO1, AO2 0...20 mA 10 бит
Длительность выборки	2 мс +/- 0,5 мс DI1…DI4 дискретный вход 5 мс +/- 1 ms DI5, DI6 дискретный вход 5 мс +/- 0,1 мс AI1, AI2, AI3 аналоговый вход 10 ms +/- 1 ms AO1 аналоговый выход
Точность	+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AO1, AO2 для изменения температуры 60 °C аналоговый выход
Ошибка линеаризации	+/- 0,15 % макс. значения аналоговый вход AI1, AI2, AI3 +/- 0,2 % аналоговый выход AO1, AO2
Номер релейного выхода	3
Тип релейного выхода	Задаваем. релейная логика R1 реле аварии Н.О./Н.З. 100000 циклы Задаваем. релейная логика R2 реле последовательности действий нет 100000 циклы Задаваем. релейная логика R3 реле последовательности действий нет 100000 циклы
Время обновления	5 мс +/- 0,5 мс R1, R2, R3 релейный выход
Минимальный коммутируемый ток	5 мА 24 В пост. ток R1, R2, R3 релейный выход
Макс. коммутируемый ток	3 А 250 В пер. ток резистивные 1 R1, R2, R3 релейный выход 3 А 30 В пост. ток резистивные 1 R1, R2, R3 релейный выход 2 А 250 В пер. ток индуктивн. 0.4 7 мс R1, R2, R3 релейный выход 2 А 30 В пост. ток индуктивн. 0.4 7 мс R1, R2, R3 релейный выход
Изоляция	Между зажимами питания и управления
Специальное применение	Утилита
Степень защиты IP	IP21

Условия эксплуатации

Сопротивление изоляции	> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума	69 дБ 86/188/EEC
Рассеиваемая мощность, Вт	3120 Вт 2,5 кГц нормальная нагрузка 4030 Вт 2,5 кГц тяжелые условия
Объём охлаждающего воздуха	720 м³/ч
Рабочее положение	Вертикальный +/- 10 градусов
Суммарный коэффициент гармоник тока	<= 48 % полная нагрузка МЭК 61000-3-12
Электромагнитная совместимость	Проверка стойкости к наведенным РЧ помехам уровень 3 IEC 61000-4-6 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 IEC 61000-4-5 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 IEC 61000-4-4 Испытание стойкости к с электролитическому разряду уровень 3 IEC 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 IEC 61000-4-3
Степень загрязнения	2 EN/IEC 61800-5-1
Виброустойчивость	1,5 мм размах 2...13 Гц IEC 60068-2-6 1 gn 13...200 Гц IEC 60068-2-6
Ударопрочность	15 gn 11 мс IEC 60068-2-27
Относительная влажность	5...95 % без образования конденсата IEC 60068-2-3
Рабочая температура	-15...40 °C без ухудшения номинальных значений 40...50 °C с понижающим коэффициентом
Температура окружающего воздуха при хранении	-40...70 °C
Рабочая высота над уровнем моря	1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м <= 1000 м без ухудшения номинальных значений
Характеристики окружающей среды	Стойкость к химическому загрязнению класс 3C3 EN/IEC 60721-3-3 Стойкость к пылевому загрязнению класс 3S3 EN/IEC 60721-3-3
Стандарты	EN/IEC 61800-3 EN/IEC 61800-3 среда 2 категория C3 UL 508C EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
Сертификация	ATEX INERIS ATEX zone 2/22 CSA TÜV REACH
С маркировкой	CE
