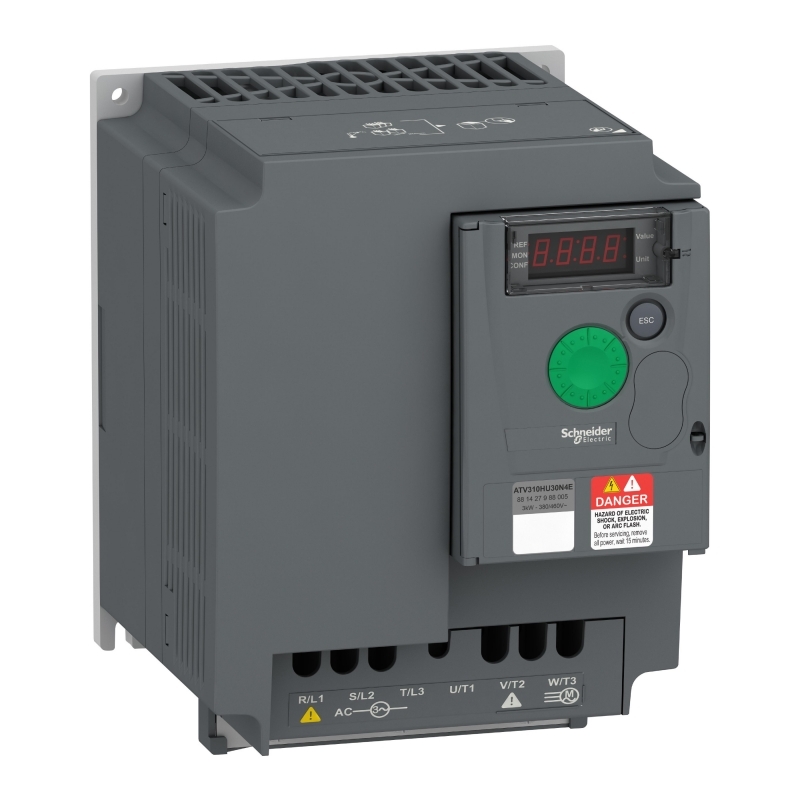

Частотный преобразователь Altivar ATV310HU30N4E 3кВт 380V 3ф Schneider Electric

серия продукта - Altivar Easy 310
тип устройства или его аксессуаров - Привод с регулируемой частотой вращения
специальная область применения продукта - Простая машина
стиль сборки - С радиатором
краткое название устройства - ATV310
число фаз сети - Трехфазный
[Us] номинальное напряжение сети - 380...460 V (- 15...10 %)
мощность двигателя, кВт - 3 кВт
мощность двигателя, л.с. - 4 hp
уровень шума - 50 дБ
Дополнительные характеристики
назначение изделия - Асинхронные электродвигатели
количество в одном комплекте - Комплект из 1 шт.
фильтр помех - Без фильтра помех
тип охлаждения - Встроенный вентилятор
частота сети питания - 50/60 Hz +/- 5 %
протокол порта обмена данными - Modbus
тип разъема - RJ45 для Modbus на лицевой панели
физический интерфейс - 2-проводн. RS 485 для Modbus
кадр передачи - RTU для Modbus
скорость передачи - 4800 бит/с
9600 бит/с
19200 bit/s
38400 бит/с
кол-во адресов - 1...247 адреса для Modbus
служба обмена данными - Регистр временного хранения считывания (03), обмен сообщениями: 29 слов
Одиночный регистр записи (06), обмен сообщениями: 29 слов
Составные регистры записи (16), обмен сообщениями: 27 слов
Составные регистры чтения/записи (23), обмен сообщениями: 4/4 слов
Идентификатор устройства считывания (43)
линейный ток - 9.2 А
полная мощность - 7.3 кВ·А
предполагаемый линейный Isc - <=" 5 кА
непрерывный выходной ток - 7.1 А в 4 kHz
макс. переходной ток - 10.7 А для 60 с
рассеиваемая мощность, Вт - 80.24 Вт при In
выходная частота привода - 0.5...400 Гц
номинальн. частота коммутации - 4 kHz
частота коммутации - 2...12 kHz (регулируем.)
диапазон скоростей - 1...20
переходная перегрузка по вращающему моменту - 170...200 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя
тормозной момент - До 150 % номинального момента двигателя с тормозным резистором при высокой инерции
До 70 % номинального момента двигателя без тормозного резистора
профиль управления асинхронным электродвигателем - Квадратичная функция напряжение/частота
Коэффициент энергосбережения
Бессенсорное векторное управление
компенсация проскальзывания вала двигателя - Регулируем.
Предустановленный на заводе
выходное напряжение - 380...460 В трехфазный
электрическое соединение - 1,5...4 мм² в зажим L1, L2, L3, PA/+, PB, U, V, W
момент затяжки - 1.2...1.4 Н-м
изоляция - Между цепями питания и управления
питание - Внутреннее питание для регулировочного потенциометра : 5 V (4.75...5.25 В) пост. ток 10 мА с защита от перегрузки и короткого замыкания
Внутреннее питание для логических входов : 24 В (20.4...28.8 В) пост. ток 100 мА с защита от перегрузки и короткого замыкания
номер аналогового входа - 1
Тип подключения - Задаваемый ток (AI1) 0...20 mA, полное сопротивление 250 Ом
Задаваем. напряжение (AI1) 0...10 V, полное сопротивление 30 кОм
Задаваем. напряжение (AI1) 0...5 V, полное сопротивление 30 кОм
количество дискретных входов - 4
тип дискретного входа - 24 V (18...30 V) программируемый, в LI1...LI4 клемма(ы)
тип дискретных входов - Положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1)
Отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм
длительность выборки - 10 ms for analogue input
20 ms, допуск +/- 1 ms для логический вход
ошибка линеаризации - +/- 0,3 % от максимального значения для аналоговый вход
номер аналогового выхода - 1
тип аналогового выхода - AO1 напряжение, задаваемое программным способом : 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит
AO1 ток, задаваемый программным способом : 0...20 mA, полное сопротивление: 800 Ом, разрешение 8 бит
количество дискретных выходов - 2
тип дискретного выхода - (LO+, LO-) логический выход
(R1A, R1B, R1C) защищенный релейный выход 1 переключающ.
минимальный коммутируемый ток - 5 мА в 24 В пост. ток для логическое реле
макс. коммутируемый ток - 2 А при 250 V пер. ток вкл. индуктивн. нагрузка (cos ? =" 0.4 "L/R =" 7 мс) для логическое реле<br ">2 А при 30 V пост. ток вкл. индуктивн. нагрузка (cos ? =" 0.4 "L/R =" 7 мс) для логическое реле<br ">3 А при 250 V пер. ток вкл. резистивные нагрузка (cos ? =" 1 "L/R =" 0 мс) для логическое реле<br ">4 А при 30 V пост. ток вкл. резистивные нагрузка (cos ? =" 1 "L/R =" 0 мс) для логическое реле
программы ускорения и замедления - Линейно от 0…999.9 с
U
S
торможение до остановки - By DC injection, <=" 30 "s
типы реализуемых защит - При обрыве фазы на входе в трехфазных
Тепловая защита двигателя от привода посредством непрерывной циркуляции I²t
Повышенное напряжение линии питания
Повышенное напряжение питания
Сверхток между выходной фазой и землей
Защита от перегрева
Короткое замыкание между фазами двигателя
разрешение по частоте - АЦП 10-разрядный для аналоговый вход
0,1 Гц для дисплейный блок
постоянная времени - 20 мс, допуск +/- 1 ms для изменения опорного значения
рабочее положение - Вертикальный +/- 10 градусов
высота - 151 мм
ширина - 140 мм
глубина - 184 мм
масса продукта - 1,8 кг
Условия эксплуатации
электромагнитная совместимость - Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с EN/IEC 61000-4-11
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам (уровень тестирования: уровень 4) в соответствии с EN/IEC 61000-4-4
Испытание стойкости к с электролитическому разряду (уровень тестирования: уровень 3) в соответствии с EN/IEC 61000-4-2
Стойкость к наведенным помехам (уровень тестирования: уровень 3) в соответствии с EN/IEC 61000-4-6
Испытание на стойкость к радиочастотным помехам (уровень тестирования: уровень 3) в соответствии с EN/IEC 61000-4-3
Испытание невосприимчивости к импульсным помехам (уровень тестирования: уровень 3) в соответствии с EN/IEC 61000-4-5
стандарты - EN/IEC 61800-5-1
EN/IEC 61800-3
степень защиты IP - IP41 в верхний
IP20 без панели-заглушки на верхней части
степень загрязнения - 2 в соответствии с EN/IEC 61800-5-1
характеристики окружающей среды - Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3
Стойкость к пылевому загрязнению класс 3S2 в соответствии с EN/IEC 60721-3-3
ударопрочность - 15 gn (продолжительность =" 11 мс) в соответствии с "EN/IEC 60068-2-27
относительная влажность - 5...95 % (без образования конденсата) в соответствии с IEC 60068-2-3
5...95 % (без падения капель воды) в соответствии с IEC 60068-2-3
температура окружающей среды при хранении - -25...70 °C
рабочая температура окружающей среды - -10...55 °C без ухудшения номинальных значений
55...60 °C защитная крышка снята с верхней части привода с уменьшением номинального тока на 2,2 % на каждый дополнительный °C
рабочая высота - <= 1000 м без ухудшения номинальных значений
