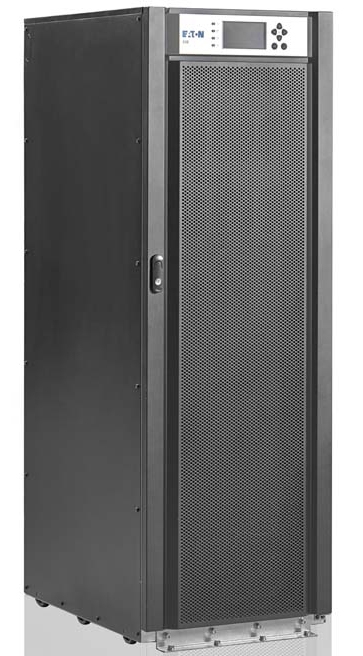

Общие для всей серии 93E |
| Номинальная выходная мощность (при КМ = 0.9) | 15, 30, 40, 60, 80, 100, 120, 160, 200, 300, 400 кВA
13.5, 18, 27, 36, 54, 72, 90, 108, 144, 180, 270, 360 кВт |
| Топология | ИБП с двойным преобразованием напряжения |
| Частота | 50/60 Гц (от 40 до 72 Гц) |
| Входной коэффициент мощности | >0.99 |
| КНИ входного тока | ≤5% |
Входные характеристики |
| Входные подключения | 3 ф. + N |
| Номинальное напряжение | 220/380, 230/400, 240/415 В, 50/60 Гц |
| Диапазон входного напряжения | -15%, +20% от номинального (400 В) при 100% нагрузке |
| Возможность плавного пуска | Да |
| Встроенная защита от обратного тока | Да |
Выходные характеристики |
| Выходные подключения | 3 ф. + N |
| Номинальное напряжение (настраиваемое) | 220/380, 230/400, 240/415 В, 50/60 Гц |
| Отклонение выходного напряжения | ±1% статич.; <5% динамич. при 100% изменении активной нагрузки, время реакции |
| Перегрузочная способность инвертора | 10 мин при 102-125% нагрузки
1 мин при 126-150% нагрузки
500 мс при >151% нагрузки |
| Перегрузочная способность при наличии байпаса | Непрерывная – до 115 %, в течение 20 мс – 1000 %
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса! |
Характеристики батарей |
| Батарея | 384 В (32 x 12 В, 192 элемента) для 15-40 кВA со встроенными батареями
384 В – 480 В для 15-80 кВA с внешними батареями
432 В – 480 В для 100-400 кВA с внешними батареями |
| Метод заряда | Технология ABM |
| Ток заряда / модель По умолчанию AMax* A | 15 3.5 5.3 | 20 3.5 5.3 | 30 5.2 8 | 40 710.6 | 60 10.4 16 | 80 20 40 | 100 20 40 | 120 20 40 | 160 20 80 | 200 20 80 | 300 20 120 | 400 20 160 | кВА AA |
| *Может быть ограничен максимальным значением входного тока ИБП |
Описание |
| КПД | до 98% в высокоэффективном режиме (15-80 кВA) до 98.5% в высокоэффективном режиме (100-400 кВA) до 94% в режиме двойного преобразования |
| Технология параллельной работы | Powerware Hot Sync® Technology |
| Размеры Ш x Г x В (мм) | 500 x 710 x 960
500 x 710 x 1230
500 x 710 x 1500
600 x 800 x 1876
1600 x 820 x 1880 | 15-20 кВA (с внутренними батареями)
30 кВA (с внутренними батареями)
40 кВA (с внутренними батареями)
60-200 кВA
300/400 кВA |
| Cabinet rating | IP20 with standard washable dust filters |
| Вес без внутренних батарей (кг) | 72
88
120
202
245
283
311
457
860
970 | 15-20 кВA
30 кВA
40 кВA
60 кВA
80 кВA
100 кВA
120 кВA
160/200 кВA
300 кВA
400 кВA |
| Вес со внутренними батареями | 272
376
490 | 15-20 кВA
30 кВA
40 кВA |
Коммуникационные возможности |
| Дисплей | Графический ЖК-дисплей с голубой подсветкой |
| Светодиоды | 4 сигнальных светодиода |
| Звуковая сигнализация | Да |
| Порты связи | (1) RS-232, (1) USB, (1) EPO |
| Слоты | 2 мини-слота для установки коммуникационных карт |
| Релейные входы/выходы | 3 сигнальных входа |
Условия работы |
| Температура работы | От 0 ºC до +40 ºC |
| Температура хранения | От -25 ºC до +55 ºC без батарей от +15 ºC до +25 ºC с батареями |
| Влажность | 5-95%, без конденсации |
| Уровень шума (на расстоянии 1 м) | 15-20 кВА ≤55 dBA
30-40 кВА ≤62 dBA
60-80 кВА ≤65 dBA
100-200 кВА ≤70 dBA
300-400 кВА ≤73 dBA |
| Высота над уровнем моря | |
Соответствует стандартам |
| Безопасность (сертификат CB) | IEC 62040-1 |
| ЭMC | IEC 62040-2, EMC Category C3 |
| Производительность | IEC 62040-3 |
| Качество | ISO 9001: 2000 и ISO 14001:1996 |
Опции |
| Внешние батарейные шкафы |
| Встроенный переключатель сервисного байпаса до 120 кВА |
| Внешний сервисный байпас (80-160 кВА) |
| MiniSlot карты (Web/SNMP, ModBus/Jbus, Relay) |
| Датчик окружающей среды EMP001 |
