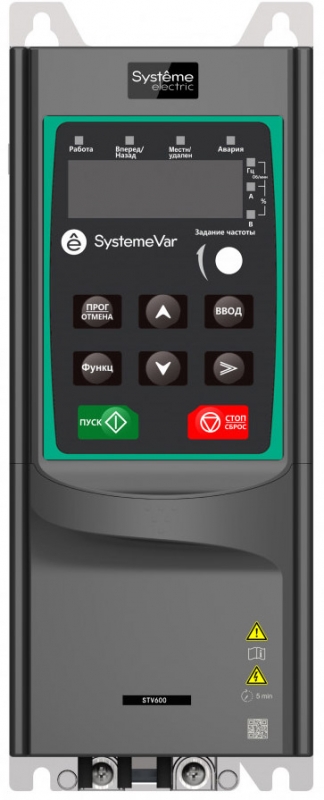

Преобразователь частоты SystemeVar STV600 1.5 кВт 400В Systeme Electric STV600U15N4

Выходное напряжение 0…напряжение питания В.
Выходная частота 0…400 Гц.
Тип управления SVPWM, SVC.
Тип электродвигателя: асинхронный двигатель, синхронный двигатель.
Диапазон регулирования скорости: асинхронный электродвигатель 1: 200 (SVC), синхронный двигатель 1: 20 (SVC).
Точность регулирования скорости ±0,2 % (SVC).
Колебания скорости ±0,3 % (SVC).
Отклик на крутящий момент < 20 мс (SVC).
Точность регулирования крутящего момента 10 % (SVC).
Перегрузочная способность 110% в течение 60 сек.
Режим настройки частоты: цифровой, аналоговый, импульсный, многоступенчатое регулирование скорости, ПЛК, ПИД, коммуникационный протокол.
Функция автоматического регулирования напряжения: поддержка постоянного выходного напряжения при изменении напряжения в сети.
Функция защиты от неисправностей беспечивает множество функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура,
обрыв фазы и т.д.
Функция перезапуска отслеживания скорости используется для реализации безударного плавного пуска вращающихся двигателей.
2 аналоговых входа AI1: 0(2)-10В/0(4)-20мА; AI2: -10-10В.
2 аналоговых выхода AO0/AO1: 0(2)-10В/0(4)-20мА.
Цифровые входы: пять обычных входов, максимальная частота: 1 кГц, внутреннее
сопротивление: 3,3 кОм; Один высокоскоростной вход максимальная частота: 50 кГц.
Цифровые выходы: одна клемма Y с открытым коллектором, разделяющая клемму с S4. Функция может выбираться с помощью перемычки.
Один программируемый релейный выход НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий, контактная мощность 3A/AC 250В, 1A/DC 30В.
Два интерфейса расширения SLOT1, SLOT2, доступны коммуникационная плата, плата расширения I/O и т. д.
Поддерживает настенный монтаж (от 1,5 до 250 кВт), поддерживает напольную установку (от 1,5 до 132 кВт), поддерживает фланцевый монтаж (от 220 до 500 кВт).
Диапазон рабочих температур от –10 до +50°C, при температурах свыше +40°C требуется снижение номинальной мощности.
Степень защиты IP20 для 200 кВт и ниже; IP00 для 200 кВт и выше.
Уровень загрязнения воздуха 2.
Охлаждение 1,5 кВт естественное, 2,2 кВт и выше принудительное.
Панель оператора от 1,5 до 22 кВт LED-панель в стандартной конфигурации; от 30 до 500 кВт LED-панель, которую можно выносить на дверцу шкафа.
ЭМС Фильтр C3 доступен опционально для мощностей от 1,5–132 кВт. Встроенный фильтр С3 встроен для мощностей от 160 кВт и выше.
