Пример подбора ИБП для двух серверных шкафов

UPS 1000 UPS 1500 UPS 2000 UPS 3000 UPS 5000 UPS 6000 ИБП 10 кВА ИБП 15 кВА ИБП 20 кВА ИБП в стойку ИБП для аппаратов УЗИ, рентгенологического оборудования, томографов UPS 1000 Rack UPS 1500 Rack UPS 2000 Rack UPS 3000 Rack UPS 5000 Rack UPS 6000 Rack UPS 10000 Rack

Запрос

Добрый день! Просьба проконсультировать по моделям и стоимости оборудования. У нас возникла необходимость обеспечить питанием 2 шкафа с серверным оборудованием. Сейчас потребляемая мощность 3 и 4 кВт, возможно увеличение нагрузки примерно на 2 кВт. Необходимо обеспечить работу этого оборудования в течении 30 минут. Также желательно (но не обязательно, зависит от стоимости) обеспечить возможность отключения одного ИБП для профилактики и ремонта.

Предлагаемое решение

По нашему опыту наиболее оптимальными стоечными ИБП по соотношению цена/качество являются модели серии RT прозводства концерна Delta. Суммарная нагрузка на одну стойку может составить 4 кВт + 2 кВт = 6 кВт. В линейке есть модель на 6 кВА (5.4 кВт) и на 10 кВА (9 кВт). Нам подходит второй вариант.

В описании на нашем сайте ищем таблицу со временем автономной работы в зависимости от мощности подключенной нагрузки. Нужные нам мощности выделены жирным шрифтом:

Нагрузка ВА /Вт	1 Батарея	2 Батареи	3 Батареи	4 Батареи	5 Батарей
1420 / 1000	80	160	240	320	400
2850 / 2000	40	80	100	160	210
4280 / 3000	20	40	80	100	120
5700 /4000	15	30	50	75	100
7140 / 5000	10	25	45	60	85
8570 / 6000	6	19	35	50	65
10000 / 7000	5	15	28	40	55
10000 / 8000	4	13	23	35	50
10000 / 9000	3	11	20	29	40

Ясно, что для существующей нагрузки в 4 кВт и резерва 30 минут необходимо подключение не менее 2-х батарейных модулей. После планируемого увеличения мощности нагрузки до 6 кВт на один шкаф будет необходимо докупить еще один БМ.

Готовим две таблицы для заказчика и отправляем ему на ознакомление (так как стоек две, то и комплектов тоже должно быть два!).

30 минут для нагрузки 4 кВт:

Артикул	Наименование	Кол-во, шт.

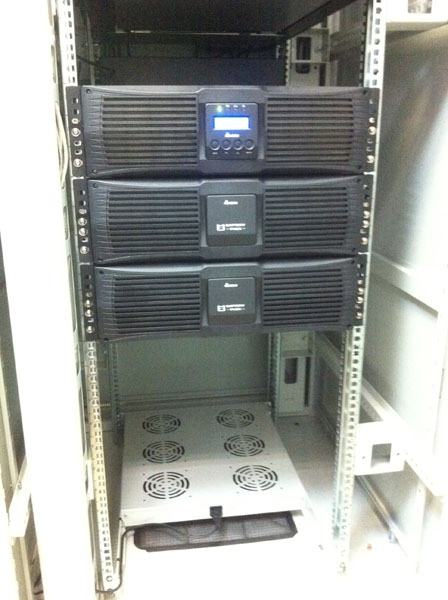

GES103R212035	ИБП Delta RT-Series 10 кВА/9 кВт или 11 кВА/8.8 кВт без батарей 3U	1
GES201B109700	Батарейный модуль RT-Series 10 кВА 240V (9Ah) 3U	2
3915100011	Крепление для установки ИБП в стойку 1-11 kVA	3

35 минут для нагрузки 6 кВт:

Артикул	Наименование	Кол-во, шт.
GES103R212035	ИБП Delta RT-Series 10 кВА/9 кВт или 11 кВА/8.8 кВт без батарей 3U	1
GES201B109700	Батарейный модуль RT-Series 10 кВА 240V (9Ah) 3U	3
3915100011	Крепление для установки ИБП в стойку 1-11 kVA	4
