| Категория применения | AC-53A |
| Количество дискретных входов | 5 |
| Мощность двигателя, квт | 11 кВт в 400 В для стандартных приложений
11 кВт в 440 В для стандартных приложений
11 кВт в 500 В для стандартных приложений
11 кВт в 525 В для стандартных приложений
11 кВт в 660 V для работы в сложных условиях
15 кВт в 660 V для стандартных приложений
15 кВт в 690 В для работы в сложных условиях
4 кВт в 230 В для работы в сложных условиях
9 кВт в 500 В для работы в сложных условиях
9 кВт в 525 В для работы в сложных условиях
7.5 кВт в 400 В для работы в сложных условиях
7.5 кВт в 440 В для работы в сложных условиях
18.5 кВт в 690 В для стандартных приложений
5.5 кВт в 230 В для стандартных приложений |
| Мощность двигателя, л.с. | 10 лс в 460 В для работы в сложных условиях
15 лс в 460 В для стандартных приложений
15 лс в 575 В для работы в сложных условиях
20 лс в 575 В для стандартных приложений
3 лс в 208 В для работы в сложных условиях
5 лс в 208 В для стандартных приложений
5 лс в 230 В для работы в сложных условиях
7.5 лс в 230 В для стандартных приложений |
| Номинал пускателя icl | 22 А для соединение в линии питания двигателя для работы в сложных условиях
22 А для соединение в линии питания двигателя для стандартных приложений |
| Тип пуска | пуск с контролем момента (токограничение 5 In) |
| Заводская настройка тока | 21 А |
| Тип защиты | обрыв фазы: линия
тепловая защита: двигатель
тепловая защита: пускатель |
| Рабочее положение | вертикальный +/- 10 градусов |

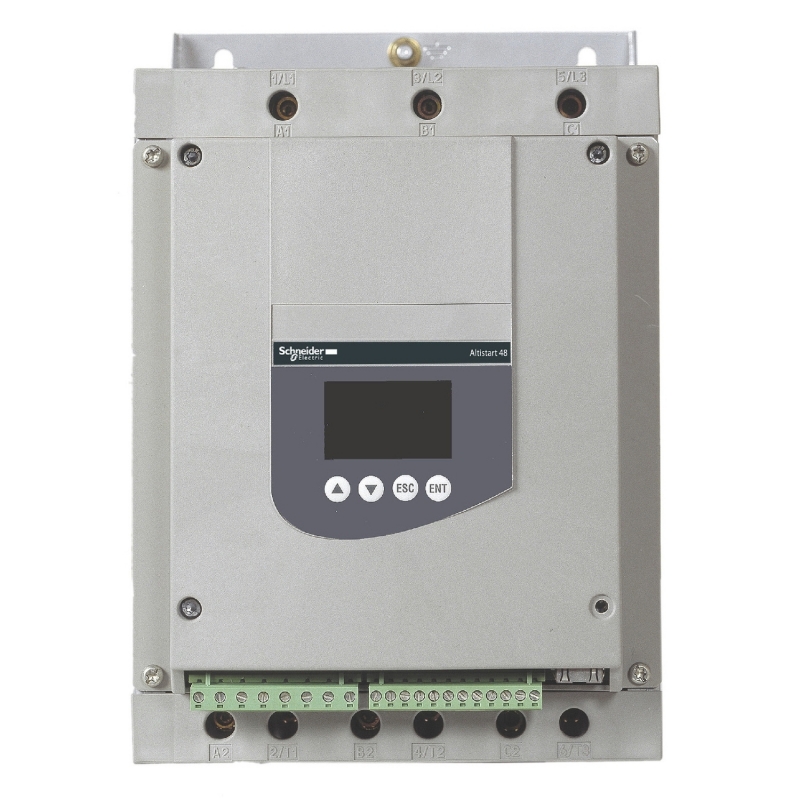

| Серия продукта | Altistart 48 |
| Краткое название устройства | ATS48 |
| Тип продукта | устройство плавного пуска |
| Специальная область применения продукта | heavy duty industry and pumps |
| Исполнение | увеличивая толщину покрытия на плате питания |
| Дополнительные характеристики |
| Смонтированное устройство | 31 |
| Напряжение цепи управления | 110 – 15 % ... 230 + 10 %, 50/60 Hz |
| Частота сети | 47,5...63 Гц |
| Физический интерфейс | RS485 многоточечная |
| Напряжение дискретного входа | 24 V <= 30 V |
| Тип дискретного входа | PTC, 750 Ом в 25 °C
(Останов, Пуск, LI3, LI4) логический, <= 8 мА 4300 Ом |
| Пределы напряжения питания | 177-759 В |
| Тип дискретных входов | положительная логика Останов, Пуск, LI3, LI4 при Состоянии 0: < 5 В и <= 2 mA при Состоянии 1: > 11 В, >= 5 mA |
| Скорость передачи | 4800, 9600 или 19200 бит/с |
| Протокол порта обмена данными | Modbus |
| Доступные функции | внешний байпас (опциональн.) |
| Рассеиваемая мощность, вт | 59 Вт для стандартных приложений
74 Вт для стандартных приложений |
| Тип аналогового выхода | токовый выход AO: 0-20 мA или 4-20 мA, полное сопротивление |
| Стиль сборки | с радиатором |
| Частота сети питания | 50...60 Hz – 5...5 % |
| Тип дискретного выхода | (LO1) логический выход 0 В конфигурируемые общие
(LO2) логический выход 0 В конфигурируемые общие
(R1) релейные выходы реле аварии нет
(R2) релейные выходы конец пуска реле нет
(R3) релейные выходы двигатель запитан нет |
| Минимальный коммутируемый ток | 10 мА в 6 В пост. ток для релейные выходы |
| Макс. коммутируемый ток | логический выход 0.2 А в 30 В пост. ток
релейные выходы 1.8 А в 230 В пер. ток индуктивн. загрузка, cos phi = 0,5 20 мс
релейные выходы 1.8 А в 30 В пост. ток индуктивн. загрузка, cos phi = 0,5 20 мс |
| Соединение устройства | в линии питания двигателя |
| Потребление цепи управления | 30 W |
| Количество дискретных выходов | 2 |
| Канал обмена данными | последовательный |
| Тип охлаждения | естественная конвекция |
| Сверхмалая абсолютная погрешность на выходе | +/- 5 % |
| Подаваемый пусковой ток | 0.4...1.3 Icl регулируем. |
| Маркировка | CE |
| Тип соединителя | 1 RJ45 |
| [us] номинальное напряжение сети | 208...690 В – 15...10 % |
| Назначение продукта | асинхронные электродвигатели |
| Условия эксплуатации |
| Стандарты | EN/IEC 60947-4-2 |
| Степень загрязнения | уровень 3 в соответствии с IEC 60664-1 |
| Относительная влажность | 0-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3 |
| Рабочая высота | <= 1000 м без ухудшения номинальных значений
> 1000...2000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м |
| Электромагнитная совместимость | наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2
наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2
затухающие колебания уровень 3 в соответствии с IEC 61000-4-12
электростатический разряд уровень 3 в соответствии с IEC 61000-4-2
стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4
стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3
импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5 |
| Виброустойчивость | 1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6
1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6 |
| Ударопрочность | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
| Рабочая температура окружающей среды | 40-60 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C)
-10-40 °C (без ухудшения номинальных значений) |
| Степень защиты ip | IP20 |
| Сертификаты | CCC
ГОСТ
C-Tick
TCF
SEPRO
DNV
CSA
NOM 117
UL |
| Температура окружающей среды при хранении | -25-70 °C |
| Логистические данные Нетто | |
| Ширина | 160 мм |
| Высота | 275 мм |
| Глубина | 190 мм |
| Вес | 4.9 кг |
