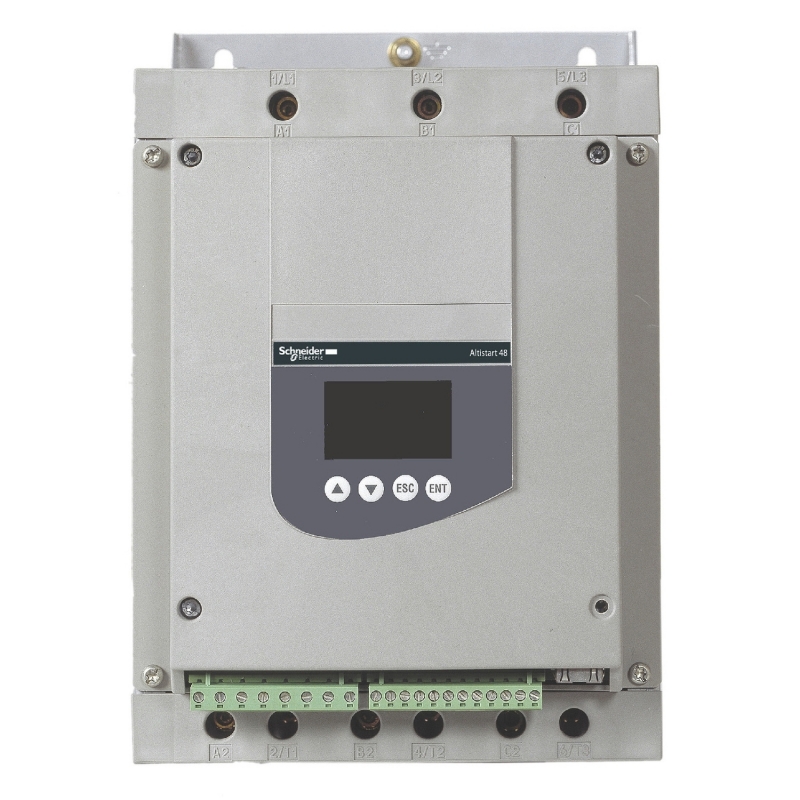

| Тип изделия или компонента | Устройство плавного пуска |
| Назначение изделия | Асинхронные электродвигатели |
| Применение изделия | Насосное и вентиляционное оборудование
Сложные и стандартные условия эксплуатации |
| Наименование компонента | ATS48 |
| [Us] номинальное напряжение питания | 230...415 V (- 15...10 %) |
| Мощность двигателя, кВт | 30 кВт при 400 V AC 50/60Hz (подключение последовательно к каждой обмотке двигателя) для стандартных приложений
22 кВт при 400 V AC 50/60Hz (подключение последовательно к каждой обмотке двигателя) для работы в сложных условиях
18.5 кВт при 400 V AC 50/60Hz (соединение в линии питания двигателя) для стандартных приложений
18.5 кВт при 230 V AC 50/60Hz (подключение последовательно к каждой обмотке двигателя) для стандартных приложений
15 кВт при 400 V AC 50/60Hz (соединение в линии питания двигателя) для работы в сложных условиях
15 кВт при 230 V AC 50/60Hz (подключение последовательно к каждой обмотке двигателя) для работы в сложных условиях
9 кВт при 230 V AC 50/60Hz (соединение в линии питания двигателя) для стандартных приложений
7.5 кВт при 230 V AC 50/60Hz (соединение в линии питания двигателя) для работы в сложных условиях |
| Рассеиваемая мощность, Вт | 99 Вт для работы в сложных условиях
116 Вт для стандартных приложений |
| Категория применения | AC-53A |
| Тип пуска | Пуск с контролем момента (токограничение 5 In) |
| Номинальный ток Icl | 66 А (подключение последовательно к каждой обмотке двигателя) для стандартных приложений
55 А (подключение последовательно к каждой обмотке двигателя) для работы в сложных условиях
38 А (соединение в линии питания двигателя) для стандартных приложений
32 А (соединение в линии питания двигателя) для работы в сложных условиях |
| Cтепень защиты IP | IP20 |
| Дополнительные характеристики |
| Стиль сборки | С радиатором |
| Доступные функции | Внешний байпас (опциональн.) |
| Пределы напряжения | 195...456 В |
| Частота питания | 50...60 Hz (- 5...5 %) |
| Предел частоты питания | 47.5...63 Гц |
| Соединение устройства | В линии питания двигателя
Последовательно к каждой обмотке двигателя |
| Заводская настройка тока | 35 А |
| Напряжение цепи управления | 220 – 15 % ... 415 + 10 %, 50/60 Hz |
| Потребление цепи управления | 30 W |
| Количество дискретных выходов | 2 |
| Тип дискретного выхода | (R3) релейные выходы двигатель запитан нет
(R2) релейные выходы конец пуска реле нет
(R1) релейные выходы реле аварии нет
(LO2) логический выход 0 В конфигурируемые общие
(LO1) логический выход 0 В конфигурируемые общие |
| Сверхмалая абсолютная погрешность на выходе | +/- 5 % |
| Минимальный коммутируемый ток | Релейные выходы 10 мА при 6 В пост. ток |
| Макс. коммутируемый ток | Релейные выходы 1.8 А при 30 В пост. ток индуктивн. нагрузка, cos phi = 0,5, L/R = 20 мс
Релейные выходы 1.8 А при 230 V AC 50/60Hz пер. ток индуктивн. нагрузка, cos phi = 0,5, L/R = 20 мс
Логический выход 0.2 А при 30 В пост. ток |
| Количество дискретных входов | 5 |
| Тип дискретного входа | (Останов, Пуск, LI3, LI4) логический, <= 8 мА 4300 Ом
PTC, 750 Ом при 25 °C |
| Напряжение дискретного входа | 24 V (<= 30 V) |
| Тип дискретных входов | (Останов, Пуск, LI3, LI4) положительная логика состояние 0 < 5 В и < 2 мА, состояние 1 > 11 В и > 5 мА |
| Пусковой ток | Регулируем. 0.4...1.3 Icl |
| Тип аналогового выхода | (AO) токовый выход 0-20 мA или 4-20 мA <= 500 Ом |
| Тип разъема | 1 RJ45 |
| Канал обмена данными | Последовательный |
| Физический интерфейс | RS485 многоточечная |
| Скорость передачи | 4800, 9600 или 19200 бит/с |
| Максимальное число узлов | 31 |
| Тип защиты | Тепловая защита (пускатель)
Тепловая защита (двигатель)
Обрыв фазы (линия) |
| С маркировкой | CE |
| Тип охлаждения | Принуд. конвекция |
| Рабочее положение | Вертикальный +/- 10 градусов |
| Высота | 275 мм |
| Ширина | 160 мм |
| Глубина | 190 мм |
| Масса продукта | 4.9 кг |
| Условия эксплуатации |
| Электромагнитная совместимость | Импульснапряжения/тока соответствующий IEC 61000-4-5 уровень 3
Стойкость к излучаемым электромагнитным помехам соответствующий IEC 61000-4-3 уровень 3
Стойкость к переходным процессам соответствующий IEC 61000-4-4 уровень 4
Электростатический разряд соответствующий IEC 61000-4-2 уровень 3
Затухающие колебания соответствующий IEC 61000-4-12 уровень 3
Наведенные и излучаемые помехи соответствующий IEC 60947-4-2 уровень В
Наведенные и излучаемые помехи соответствующий IEC 60947-4-2 уровень А |
| Стандарты | EN/IEC 60947-4-2 |
| Сертификаты продуктов | CCC
CSA
C-Tick
DNV
GOST
NOM 117
SEPRO
TCF
UL |
| Виброустойчивость | 1,5 мм (f = 2...13 Гц) соответствующий EN/IEC 60068-2-6
1 gn (f = 13...200 Гц) соответствующий EN/IEC 60068-2-6 |
| Ударопрочность | 15 gn для 11 мс соответствующий EN/IEC 60068-2-27 |
| Уровень шума | 52 дБ |
| Степень загрязнения | Уровень 3 соответствующий IEC 60664-1 |
| Относительная влажность | <= 95 % без попадания конденсата или капель воды соответствующий EN/IEC 60068-2-3 |
| Температура окружающей среды при работе | -10...40 °C без ухудшение характеристик
> 40...60 °C с уменьшением номинального тока на 2 % на каждый дополнительный °C |
| Температура окружающего воздуха при хранении | -25...70 °C |
| Рабочая высота над уровнем моря | > 1000...2000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
<= 1000 м без ухудшения номинальных значений
|
