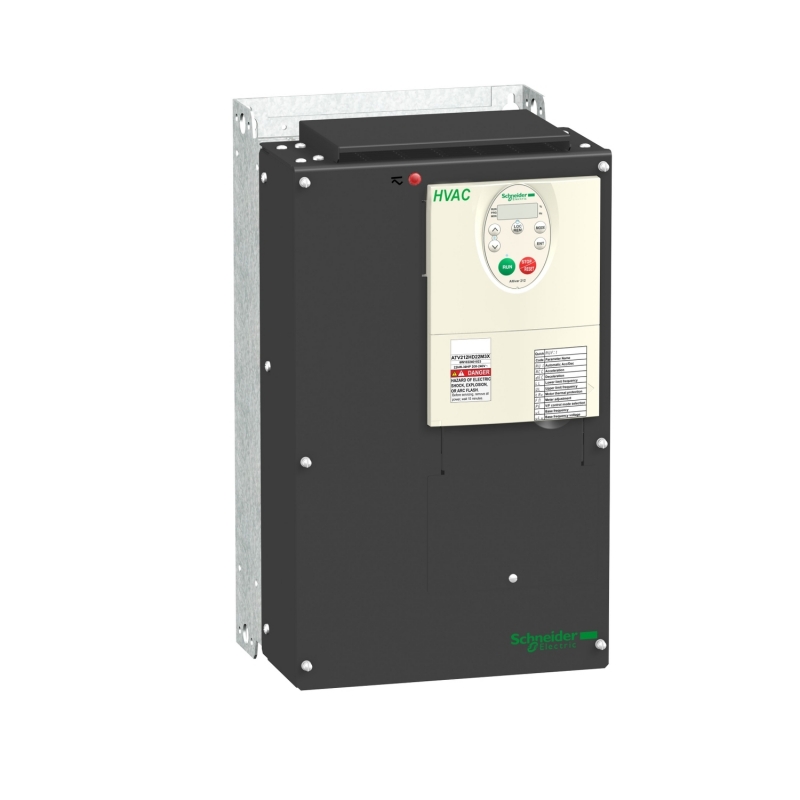

Преобразователь частоты ATV212 22 кВт 240В IP21 Schneider Electric ATV212HD22M3X

Код товара: 2579079

82 044 руб.

Уточнить цену

Добавить в запрос:

Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой ATV212HD22M3X и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Частотный преобразователь ATV212HD22M3X производства компании Schneider Electric предназначен для преобразования сетевого тока в ток заданной частоты. Удобство использования ATV212HD22M3X и простая интеграция в системы автоматизации.

Характеристики ATV212HD22M3X

Тип изделия или компонента	Привод с регулируемой частотой вращения
Краткое имя устройства	ATV212
Назначение изделия	Асинхронные электродвигатели
Применение изделия	Насосы и вентиляторы в ОВКВ
Стиль сборки	С радиатором
Число фаз сети	3 фазы
Мощность двигателя, кВт	22 кВт
Мощность двигателя, л.с.	30 лс
[Us] номинальное напряжение питания	200...240 V (- 15...10 %)
Пределы напряжения	170...264 В
Частота сети питания	50...60 Hz (- 5...5 %)
Частота сети	47,5...63 Гц
Фильтр помех	Без фильтра помех
Линейный ток	80.4 А для 200 V 66.4 А для 240 V

Дополнительные характеристики

Полная мощность	33.5 кВ·А для 240 V
Предполагаемый линейный Isc	22 кА
Непрерывный выходной ток	88 А при 230 V AC 50/60Hz
Макс. переходной ток	96.8 А для 60 с
Выходная частота привода	0.5...200 Гц
Номинальн. частота коммутации	8 kHz
Частота коммутации	8...16 kHz с понижающим коэффициентом 6...16 kHz регулируем.
Диапазон скоростей	1...10
Точность скорость	+/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента
Точность момента	+/- 15 %
Переходная перегрузка по вращающему моменту	120 % номинального крутящего момента двигателя, +/- 10 % для 60 с
Профиль управления асинхронным электродвигателем	Отношение напряжения/частоты, 2 точки Отношение напряжения/частоты, 5 точки Управление вектором потока без датчика, стандартный Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f Отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo)
Контур регулирования	Настраиваемый ПИ регулятор
Компенсация проскальзывания вала двигателя	Регулируем. Автоматически при любой нагрузке Недоступно при управлении двигателем путем преобразования напряжения в частоту
Сигнализация	1 светодиод - красный - шина пост. тока под напряжением
Выходное напряжение	<=" напряжение питания
Тип кабеля для внешнего подключения	Кабель UL 508 с комплектом UL тип 1: 3 провод (-а) - 40 °C, медь 75 °C / PVC Кабель МЭК без монтажного комплекта: 1 провод (-а) - 45 °C, медь 70 °C / PVC Кабель МЭК без монтажного комплекта: 1 провод (-а) - 45 °C, медь 90 °C / XLPE/EPR
Электрическое соединение	Зажим 50 мм² / AWG 1/0 (L1/R, L2/S, L3/T) Зажим 2.5 мм² / AWG 14 (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
Момент затяжки	24 Н-м - 212 фунт•дюйм (L1/R, L2/S, L3/T) 0.6 Н-м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
Питание	Внутреннее питание: 24 V (21...27 В) пост. ток - <=" 200 А с защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра (1 - "10 кОм): 10,5 В пост. ток, +/- 5 % - <=" 10 А с защита от перегрузки и короткого замыкания
Тип аналогового входа	Задаваем. напряжение: (VIB) 0...10 V пост. ток - 24 В макс. - 30000 Ом - разрешение: 10 бит Ток, устанавливаемый переключателем: (VIA) 0...20 mA - 250 Ом - разрешение: 10 бит Напряжение, устанавливаемое переключателем: (VIA) 0...10 V пост. ток - 24 В макс. - 30000 Ом - разрешение: 10 бит Конфигурируем. датчик PTC: (VIB) 0...6 датчиков - 1500 Ом
Длительность выборки	22 мс +/- 0,5 мс (VIB) - аналоговый вход(ы) 3.5 мс +/- 0,5 мс (VIA) - аналоговый вход(ы) 2 мс +/- 0,5 мс (RES) - дискретный вход(ы) 2 мс +/- 0,5 мс (R) - дискретный вход(ы) 2 мс +/- 0,5 мс (F) - дискретный вход(ы)
Время отклика	7 ms +/- 0,5 мс (RY, RC) - дискретный выходы 7 ms +/- 0,5 мс (FLB, FLC) - дискретный выходы 7 ms +/- 0,5 мс (FLA, FLC) - дискретный выходы 2 ms +/- 0,5 мс (FM) - аналоговый выходы
Точность	+/- 1 % (FM) для изменения температуры 60 °C +/- 0,6 % (VIB) для изменения температуры 60 °C +/- 0,6 % (VIA) для изменения температуры 60 °C
Ошибка линеаризации	+/- 0,2 % для выход (FM) +/- 0,15 % макс. значения для вход (VIB) +/- 0,15 % макс. значения для вход (VIA)
Номер аналогового выхода	1
Тип аналогового выхода	Ток, устанавливаемый переключателем: (FM) 0...20 mA - 970 Ом - разрешение: 10 бит Напряжение, устанавливаемое переключателем: (FM) 0...10 V пост. ток - 7620 Ом - разрешение: 10 бит
Количество дискретных выходов	2
Тип дискретного выхода	Задаваем. релейная логика: (RY, RC) нет - 100000 циклы Задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы Задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы
Минимальный коммутируемый ток	3 мА при 24 V пост. ток (задаваем. релейная логика)
Макс. коммутируемый ток	2 А при 30 В пост. ток вкл. индуктивн. нагрузка - cos phi =" 0,4 - "L/R =" 7 мс (FL, "R) 2 А при 250 V пер. ток вкл. индуктивн. нагрузка - cos phi =" 0,4 - "L/R =" 7 мс (FL, "R) 5 А при 30 В пост. ток вкл. резистивные нагрузка - cos phi =" 1 - "L/R =" 0 мс (FL, "R) 5 А при 250 V пер. ток вкл. резистивные нагрузка - cos phi =" 1 - "L/R =" 0 мс (FL, "R)
Тип дискретного входа	Программируемый (RES) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом Программируемый (R) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом Программируемый (F) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом
Тип дискретных входов	Отрицательная логика («приемник») (F, R, RES), >=" 16 В (состояние "0), <=" 10 В (состояние "1) Положительная логика (источник) (F, R, RES), <=" 5 В (состояние "0), >=" 11 В (состояние "1)
Программы ускорения и замедления	Автоматически, исходя из нагрузки Линейн., задается отдельно, от 0,01 до 3200 с
Торможение до остановки	Подачей пост. тока
Тип защиты	С датчиками с положительным температурным коэффициентом для двигатель Исчезновение фазы двигателя для двигатель Тепловая защита для двигатель От исчезновения фазы на входе для привод Повышенное напряжение питания для привод Повышенное и пониженное напряжение линии питания для привод От превышения предельной скорости для привод Откл. в цепи управления для привод Перенапряжение на шине пост. тока для привод Сверхток между выходной фазой и землей для привод Исчезновение фазы на входе для привод Короткое замыкание между фазами двигателя для привод Ступень тепловой мощности для привод Защита от перегрева для привод
Электрическая прочность изоляции	4230 В постоянный ток между зажимами управления и питания 2830 В постоянный ток между зажимами заземления и питания
Сопротивление изоляции	>=" 1 МОм при "500 В пост. тока в течение 1 минуты
Разрешение по частоте	0,024/50 Гц для аналоговый вход 0,1 Гц для дисплейный блок
Протокол порта обмена данными	APOGEE FLN BACnet LonWorks METASYS N2 Modbus
Тип разъема	1 RJ45 1 Открытый стиль
Физический интерфейс	2-проводн. RS 485
Кадр передачи	RTU
Скорость передачи	9600 бит/с или 19200 бит/с
Формат данных	8 бит, 1 стоповый бит, чет/нечет или без проверки на четность
Тип смещения	Нет импеданса
Кол-во адресов	1...247
Служба обмена данными	Запрещаемый контроль Идентификатор устройства считывания (43) Регистр временного хранения считывания (03), макс. 2 слова Тайм-аут задается в диапазоне от 0,1 до 100 с Составные регистры записи (16) максимум 2 слова Одиночный регистр записи (06)
Опциональная карта	Коммуникационная карта для LonWorks
Рабочее положение	Вертикальный +/- 10 градусов
Ширина	240 мм
Высота	420 мм
Глубина	214 мм
Масса продукта	27.4 кг
Рассеиваемая мощность, Вт	763 Вт
Скорость вентилятора	261 м³/ч

Условия эксплуатации

Электромагнитная совместимость	Испытание на стойкость к провалам и кратковременным исчезновениям напряжения соответствующий IEC 61000-4-11 Проверка стойкости к наведенным РЧ помехам уровень 3 соответствующий IEC 61000-4-6 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 соответствующий IEC 61000-4-5 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 соответствующий IEC 61000-4-4 Испытание на стойкость к радиочастотным помехам уровень 3 соответствующий IEC 61000-4-3 Испытание стойкости к с электролитическому разряду уровень 3 соответствующий IEC 61000-4-2
Степень загрязнения	IEC 61800-5-1
Cтепень защиты IP	IP20 на верхней части без панели-заглушки на крышке соответствующий EN/IEC 60529 IP20 на верхней части без панели-заглушки на крышке соответствующий EN/IEC 61800-5-1 IP41 на верхней части соответствующий EN/IEC 60529 IP41 на верхней части соответствующий EN/IEC 61800-5-1 IP21 соответствующий EN/IEC 60529 IP21 соответствующий EN/IEC 61800-5-1
Виброустойчивость	1 gn (f =" 13...200 Гц) соответствующий "EN/IEC 60068-2-8 1,5 мм (f =" 3...13 Гц) соответствующий "EN/IEC 60068-2-6
Ударопрочность	15 gn для 11 мс соответствующий IEC 60068-2-27
Характеристики окружающей среды	Классы 3S2 соответствующий IEC 60721-3-3 Классы 3C1 соответствующий IEC 60721-3-3
Уровень шума	59.9 дБ соответствующий 86/188/EEC
Рабочая высота над уровнем моря	1000...3000 м (ограничена до 2000 м для распределительной сети "Corner Grounded") с уменьшением номинального тока на 1 % при увеличении высоты на 100 м <=" 1000 м без ухудшения номинальных значений
Температура окружающей среды при работе	> 40...50 °C с понижающим коэффициентом -10...40 °C без ухудшение характеристик
Температура окружающего воздуха при хранении	-25...70 °C
Стандарты	EN 61800-3 EN 61800-3 среда 1 категория C1 EN 61800-3 среда 1 категория C2 EN 61800-3 среда 1 категория C3 EN 61800-3 среда 2 категория C1 EN 61800-3 среда 2 категория C2 EN 61800-3 среда 2 категория C3 EN 61800-5-1 IEC 61800-3 МЭК 61800-3 среда 1 категория C1 МЭК 61800-3 среда 1 категория C2 МЭК 61800-3 среда 1 категория C3 МЭК 61800-3 среда 2 категория C1 МЭК 61800-3 среда 2 категория C2 МЭК 61800-3 среда 2 категория C3 IEC 61800-5-1 UL тип 1
Сертификаты продуктов	CSA C-Tick NOM 117 UL
С маркировкой	CE
