| Тип изделия или компонента | Привод с регулируемой частотой вращения |

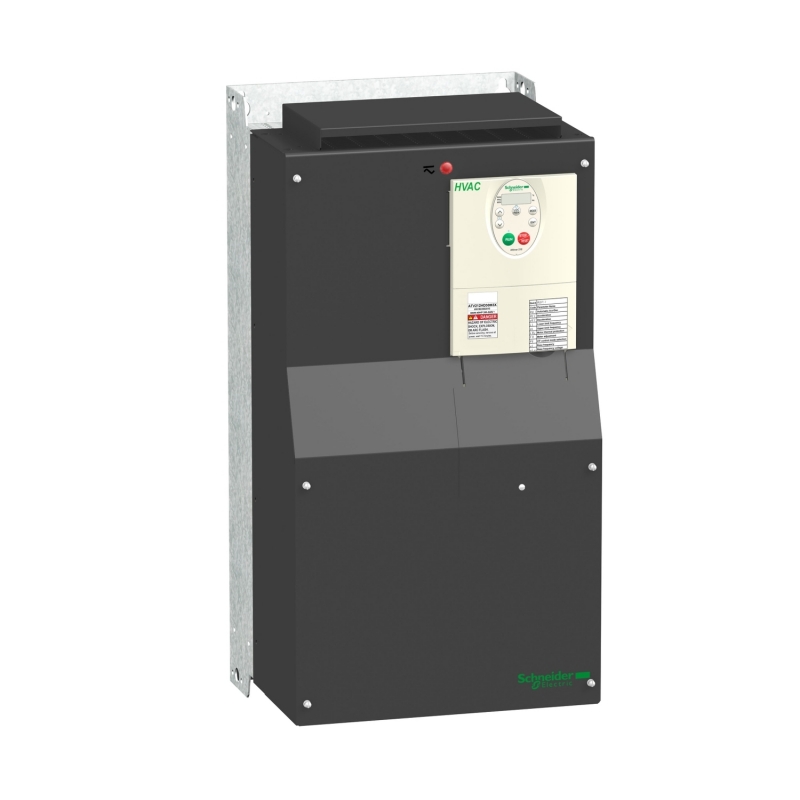

| Краткое имя устройства | ATV212 |
| Назначение изделия | Асинхронные электродвигатели |
| Применение изделия | Насосы и вентиляторы в ОВКВ |
| Стиль сборки | С радиатором |
| Число фаз сети | 3 фазы |
| Мощность двигателя, кВт | 75 кВт |
| Мощность двигателя, л.с. | 100 лс |
| [Us] номинальное напряжение питания | 380...480 V (- 15...10 %) |
| Пределы напряжения | 323...528 В |
| Частота сети питания | 50...60 Hz (- 5...5 %) |
| Частота сети | 47,5...63 Гц |
| Фильтр помех | Класс C2 с интегрированным фильтром ЭМС |
| Линейный ток | 111.3 А для 480 V
141.8 А для 380 V |
Дополнительные характеристики |
| Полная мощность | 105.3 кВ·А для 380 V |
| Предполагаемый линейный Isc | 22 кА |
| Непрерывный выходной ток | 160 А при 380/460 V |
| Макс. переходной ток | 176 А для 60 с |
| Выходная частота привода | 0.5...200 Гц |
| Номинальн. частота коммутации | 8 kHz |
| Частота коммутации | 8...16 kHz с понижающим коэффициентом
6...16 kHz регулируем. |
| Диапазон скоростей | 1...10 |
| Точность скорость | +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента |
| Точность момента | +/- 15 % |
| Переходная перегрузка по вращающему моменту | 120 % номинального крутящего момента двигателя, +/- 10 % для 60 с |
| Профиль управления асинхронным электродвигателем | Отношение напряжения/частоты, 2 точки
Отношение напряжения/частоты, 5 точки
Управление вектором потока без датчика, стандартный
Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f
Отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo) |
| Контур регулирования | Настраиваемый ПИ регулятор |
| Компенсация проскальзывания вала двигателя | Регулируем.
Автоматически при любой нагрузке
Недоступно при управлении двигателем путем преобразования напряжения в частоту |
| Сигнализация | 1 светодиод - красный - шина пост. тока под напряжением |
| Выходное напряжение | <=" напряжение питания |
| Тип кабеля для внешнего подключения | Кабель UL 508 с комплектом UL тип 1: 3 провод (-а) - 40 °C, медь 75 °C / PVC
Кабель МЭК без монтажного комплекта: 1 провод (-а) - 45 °C, медь 70 °C / PVC
Кабель МЭК без монтажного комплекта: 1 провод (-а) - 45 °C, медь 90 °C / XLPE/EPR |
| Электрическое соединение | Зажим 150 мм² размер кругового мила: 300 (L1/R, L2/S, L3/T)
Зажим 2.5 мм² / AWG 14 (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| Момент затяжки | 41 Н-м - 360 фунт•дюйм (L1/R, L2/S, L3/T)
0.6 Н-м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| Питание | Внутреннее питание: 24 V (21...27 В) пост. ток - <=" 200 А с защита от перегрузки и короткого замыкания
Внутреннее питание для регулировочного потенциометра (1 - "10 кОм): 10,5 В пост. ток, +/- 5 % - <=" 10 А с защита от перегрузки и короткого замыкания |
| Тип аналогового входа | Задаваем. напряжение: (VIB) 0...10 V пост. ток - 24 В макс. - 30000 Ом - разрешение: 10 бит
Ток, устанавливаемый переключателем: (VIA) 0...20 mA - 250 Ом - разрешение: 10 бит
Напряжение, устанавливаемое переключателем: (VIA) 0...10 V пост. ток - 24 В макс. - 30000 Ом - разрешение: 10 бит
Конфигурируем. датчик PTC: (VIB) 0...6 датчиков - 1500 Ом |
| Длительность выборки | 22 мс +/- 0,5 мс (VIB) - аналоговый вход(ы)
3.5 мс +/- 0,5 мс (VIA) - аналоговый вход(ы)
2 мс +/- 0,5 мс (RES) - дискретный вход(ы)
2 мс +/- 0,5 мс (R) - дискретный вход(ы)
2 мс +/- 0,5 мс (F) - дискретный вход(ы) |
| Время отклика | 7 ms +/- 0,5 мс (RY, RC) - дискретный выходы
7 ms +/- 0,5 мс (FLB, FLC) - дискретный выходы
7 ms +/- 0,5 мс (FLA, FLC) - дискретный выходы
2 ms +/- 0,5 мс (FM) - аналоговый выходы |
| Точность | +/- 1 % (FM) для изменения температуры 60 °C
+/- 0,6 % (VIB) для изменения температуры 60 °C
+/- 0,6 % (VIA) для изменения температуры 60 °C |
| Ошибка линеаризации | +/- 0,2 % для выход (FM)
+/- 0,15 % макс. значения для вход (VIB)
+/- 0,15 % макс. значения для вход (VIA) |
| Номер аналогового выхода | 1 |
| Тип аналогового выхода | Ток, устанавливаемый переключателем: (FM) 0...20 mA - 970 Ом - разрешение: 10 бит
Напряжение, устанавливаемое переключателем: (FM) 0...10 V пост. ток - 7620 Ом - разрешение: 10 бит |
| Количество дискретных выходов | 2 |
| Тип дискретного выхода | Задаваем. релейная логика: (RY, RC) нет - 100000 циклы
Задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы
Задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы |
| Минимальный коммутируемый ток | 3 мА при 24 V пост. ток (задаваем. релейная логика) |
| Макс. коммутируемый ток | 2 А при 30 В пост. ток вкл. индуктивн. нагрузка - cos phi =" 0,4 - "L/R =" 7 мс (FL, "R)
2 А при 250 V пер. ток вкл. индуктивн. нагрузка - cos phi =" 0,4 - "L/R =" 7 мс (FL, "R)
5 А при 30 В пост. ток вкл. резистивные нагрузка - cos phi =" 1 - "L/R =" 0 мс (FL, "R)
5 А при 250 V пер. ток вкл. резистивные нагрузка - cos phi =" 1 - "L/R =" 0 мс (FL, "R) |
| Тип дискретного входа | Программируемый (RES) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом
Программируемый (R) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом
Программируемый (F) 24 V пост. ток, с уровень 1 ПЛК - 4700 Ом |
| Тип дискретных входов | Отрицательная логика («приемник») (F, R, RES), >=" 16 В (состояние "0), <=" 10 В (состояние "1)
Положительная логика (источник) (F, R, RES), <=" 5 В (состояние "0), >=" 11 В (состояние "1) |
| Программы ускорения и замедления | Автоматически, исходя из нагрузки
Линейн., задается отдельно, от 0,01 до 3200 с |
| Торможение до остановки | Подачей пост. тока |
| Тип защиты | С датчиками с положительным температурным коэффициентом для двигатель
Исчезновение фазы двигателя для двигатель
Тепловая защита для двигатель
От исчезновения фазы на входе для привод
Повышенное напряжение питания для привод
Повышенное и пониженное напряжение линии питания для привод
От превышения предельной скорости для привод
Откл. в цепи управления для привод
Перенапряжение на шине пост. тока для привод
Сверхток между выходной фазой и землей для привод
Исчезновение фазы на входе для привод
Короткое замыкание между фазами двигателя для привод
Ступень тепловой мощности для привод
Защита от перегрева для привод |
| Электрическая прочность изоляции | 5092 В постоянный ток между зажимами управления и питания
3535 В постоянный ток между зажимами заземления и питания |
| Сопротивление изоляции | >=" 1 МОм при "500 В пост. тока в течение 1 минуты |
| Разрешение по частоте | 0,024/50 Гц для аналоговый вход
0,1 Гц для дисплейный блок |
| Протокол порта обмена данными | APOGEE FLN
BACnet
LonWorks
METASYS N2
Modbus |
| Тип разъема | 1 RJ45
1 Открытый стиль |
| Физический интерфейс | 2-проводн. RS 485 |
| Кадр передачи | RTU |
| Скорость передачи | 9600 бит/с или 19200 бит/с |
| Формат данных | 8 бит, 1 стоповый бит, чет/нечет или без проверки на четность |
| Тип смещения | Нет импеданса |
| Кол-во адресов | 1...247 |
| Служба обмена данными | Запрещаемый контроль
Идентификатор устройства считывания (43)
Регистр временного хранения считывания (03), макс. 2 слова
Тайм-аут задается в диапазоне от 0,1 до 100 с
Составные регистры записи (16) максимум 2 слова
Одиночный регистр записи (06) |
| Опциональная карта | Коммуникационная карта для LonWorks |
| Рабочее положение | Вертикальный +/- 10 градусов |
| Ширина | 320 мм |
| Высота | 630 мм |
| Глубина | 290 мм |
| Рассеиваемая мощность, Вт | 1945 Вт |
| Скорость вентилятора | 666 м³/ч |
Условия эксплуатации |
| Электромагнитная совместимость | Испытание на стойкость к провалам и кратковременным исчезновениям напряжения соответствующий IEC 61000-4-11
Проверка стойкости к наведенным РЧ помехам уровень 3 соответствующий IEC 61000-4-6
Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 соответствующий IEC 61000-4-5
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 соответствующий IEC 61000-4-4
Испытание на стойкость к радиочастотным помехам уровень 3 соответствующий IEC 61000-4-3
Испытание стойкости к с электролитическому разряду уровень 3 соответствующий IEC 61000-4-2 |
| Степень загрязнения | IEC 61800-5-1 |
| Cтепень защиты IP | IP20 на верхней части без панели-заглушки на крышке соответствующий EN/IEC 60529
IP20 на верхней части без панели-заглушки на крышке соответствующий EN/IEC 61800-5-1
IP41 на верхней части соответствующий EN/IEC 60529
IP41 на верхней части соответствующий EN/IEC 61800-5-1
IP21 соответствующий EN/IEC 60529
IP21 соответствующий EN/IEC 61800-5-1 |
| Виброустойчивость | 1 gn (f =" 13...200 Гц) соответствующий "EN/IEC 60068-2-8
1,5 мм (f =" 3...13 Гц) соответствующий "EN/IEC 60068-2-6 |
| Ударопрочность | 15 gn для 11 мс соответствующий IEC 60068-2-27 |
| Характеристики окружающей среды | Классы 3S2 соответствующий IEC 60721-3-3
Классы 3C1 соответствующий IEC 60721-3-3 |
| Уровень шума | 63.7 дБ соответствующий 86/188/EEC |
| Рабочая высота над уровнем моря | 1000...3000 м (ограничена до 2000 м для распределительной сети "Corner Grounded") с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
<=" 1000 м без ухудшения номинальных значений |
| Температура окружающей среды при работе | > 40...50 °C с понижающим коэффициентом
-10...40 °C без ухудшение характеристик |
| Температура окружающего воздуха при хранении | -25...70 °C |
| Стандарты | EN 55011 класс A группа 1
EN 61800-3
EN 61800-3 категория C2
EN 61800-3 категория C3
EN 61800-3 среда 1 категория C1
EN 61800-3 среда 1 категория C2
EN 61800-3 среда 1 категория C3
EN 61800-3 среда 2 категория C1
EN 61800-3 среда 2 категория C2
EN 61800-3 среда 2 категория C3
EN 61800-5-1
IEC 61800-3
EN 61800-3 категория C2
EN 61800-3 категория C3
МЭК 61800-3 среда 1 категория C1
МЭК 61800-3 среда 1 категория C2
МЭК 61800-3 среда 1 категория C3
МЭК 61800-3 среда 2 категория C1
МЭК 61800-3 среда 2 категория C2
МЭК 61800-3 среда 2 категория C3
IEC 61800-5-1
UL тип 1 |
| Сертификаты продуктов | CSA
C-Tick
NOM 117
UL |
| С маркировкой | CE |
