Главная » Частотные преобразователи » Преобразователи частоты Schneider Electric Altivar » Преобразователи частоты Schneider Electric Altivar ATV650 » Преобразователь частоты ATV650 18,5 кВт 380В 3ф Schneider Electric ATV650D18N4

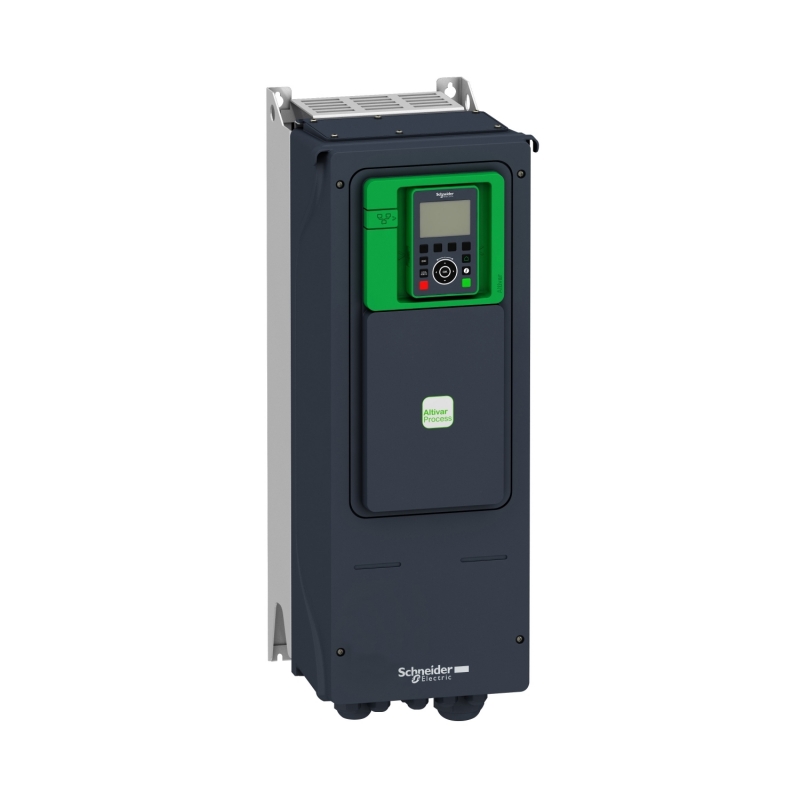

Преобразователь частоты ATV650 18,5 кВт 380В 3ф Schneider Electric ATV650D18N4

Код товара: 2579439

67 759 руб.

Уточнить цену

Добавить в запрос:

Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой ATV650D18N4 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Частотный преобразователь ATV650D18N4 производства компании Schneider Electric предназначен для преобразования сетевого тока в ток заданной частоты. Удобство использования ATV650D18N4 и простая интеграция в системы автоматизации.

Характеристики ATV650D18N4

Назначение изделия	Асинхронные электродвигатели Синхронные двигатели
Способ крепления	Для монтажа на стену
Фильтр электромагнитной совместимости	Встроенный в соответствии с EN/IEC 61800-3 категория C3 с 150 m макс. кабель двигателя Встроенный в соответствии с EN/IEC 61800-3 категория C2 с 50 м макс. кабель двигателя
Cтепень защиты IP	IP55 в соответствии с IEC 60529 IP55 в соответствии с IEC 61800-5-1
Тип охлаждения	Принуд. конвекция
Частота сети питания	50...60 Hz (+/-5 %)
Число фаз сети	3 фазы
Номинальное напряжение питания [Us]	380...480 test3 (- 15...10 %)
Мощность двигателя, кВт	15 кВт (heavy duty) 18.5 кВт (normal duty)
Мощность двигателя, л.с.	20 лс (heavy duty) 25 лс (normal duty)
Линейный ток	24.4 А при 480 test3 (heavy duty) 27.7 А при 380 test3 (heavy duty) 28,9 A при 480 test3 (normal duty) 33,4 A при 380 test3 (normal duty)
Предполагаемый линейный Isc	50 кА
Полная мощность	20,3 кВА при 480 test3 (heavy duty) 24 kVA при 480 test3 (normal duty)
Непрерывный выходной ток	31,7 A при 4 kHz (heavy duty) 39,2 A при 4 kHz (normal duty)
Макс. переходной ток	47,6 A в течение 60 с (heavy duty) 43,1 A в течение 60 с (normal duty)
Профиль управления асинхронным электродвигателем	Постоянный стандартный момент Переменный стандартный момент Режим оптимизированного момента
Профиль управления синхронным двигателем	Электродвигатель с постоянными магнитами
Выходная частота привода	0.1...500 Гц
Номинальн. частота коммутации	4 kHz
Частота коммутации	4...12 kHz с понижающим коэффициентом 2...12 kHz регулируем.
Функция защиты	STO (безопасное выключение крутящего момента) SIL 3
Количество предустановленных скоростей	16 предустановленных скоростей
Протокол порта обмена данными	Ethernet Modbus последовательн. Modbus TCP
Опциональная карта	Слот A/слот B : output relay extension module Слот A/слот B : digital and analog I/O extension module Слот A : communication module для CANopen винтовые зажимы Слот A : communication module для CANopen SUB-D 9 Слот A : communication module для шлейф CANopen RJ45 Слот A : communication module для Modbus TCP/EtherNet/IP Слот A : communication module для DeviceNet Слот A : communication module для Profinet Слот A : communication module для Profibus DP V1

Дополнительные характеристики

Выходное напряжение	<=" напряжение питания
Компенсация проскальзывания вала двигателя	Регулируем. Автоматически при любой нагрузке Может подавляться Недоступно для электродвигателей с постоянными магнитами
Программы ускорения и замедления	Линейн., задается отдельно, от 0,01 до 9000 с S, U или по выбранный заказчиком
Торможение до остановки	Подачей пост. тока
Тип защиты	Привод : откл. в цепи управления Привод : превышение скорости Привод : значительное уменьшение напряжения линии питания Привод : повышенное напряжение питания Привод : повышенное напряжение линии питания Привод : перенапряжение на шине пост. тока Привод : исчезновение фазы двигателя Привод : защита от короткого замыкания Привод : перегрузка по выходному напряжению Привод : сверхток между выходной фазой и землей Привод : превышение температуры Привод : защитное отключение двигателя при превышение вращательного момента Привод : тепловая защита Двигатель : исчезновение фазы двигателя Двигатель : защитное отключение двигателя при превышение вращательного момента Двигатель : тепловая защита
Разрешение по частоте	Аналоговый вход : 0,012/50 Гц Дисплейный блок : 0,1 Гц
Электрическое соединение	Двигатель : винтовой зажим 10...16 мм² (AWG 8…AWG 6) Со стороны линии : винтовой зажим 10...16 мм² (AWG 8…AWG 6) Управление : съемные клеммные блоки с винтовыми зажимами 0,5...1,5 мм² (AWG 20...AWG 16)
Тип разъема	RJ45 (на выносном графическом терминале) для Modbus последовательн. RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP
Физический интерфейс	2-проводн. RS 485 для Modbus последовательн.
Кадр передачи	RTU для Modbus последовательн.
Скорость передачи	4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн. 10/100 Mbit/s для Ethernet IP/Modbus TCP
Режим обмена	Полудуплекс, полный дуплекс, автоопределение для Ethernet/Modbus TCP
Формат данных	8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Тип смещения	Нет импеданса для Modbus последовательн.
Кол-во адресов	1...247 для Modbus последовательн.
Способ доступа	Ведомый для Modbus TCP
Питание	Внутренний источник питания для дискретных входов и входа STO : 24 test3 пост. ток (21...27 test3) ток <=" 200 мА (защита от перегрузки и короткого замыкания) Внутреннее питание для регулировочного потенциометра (1 - "10 кОм) : 10.5 test3 пост. ток +/- 5 % ток <=" 10 мА (защита от перегрузки и короткого замыкания) Внешний источник питания для дискретных входов : "24 test3 пост. ток (19...30 test3) ток ≤ 1,25 мА (защита от перегрузки и короткого замыкания)
Сигнализация	1 светодиод красный for наличие напряжения 4 светодиода двухцветный для состояние коммуникационного модуля 3 светодиодов двухцветный для состояние встроенной связи 3 светодиодов для локальная диагностика
Ширина	264 мм
Высота	678 мм
Глубина	299 мм
Масса продукта	20,6 кг
Номер аналогового входа	3
Тип подключения	Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA полное сопротивление 250 Ом, разрешение 12 бит Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток полное сопротивление 30 кОм, разрешение 12 бит
Количество дискретных входов	8
Тип дискретного входа	Безопасное выключение крутящего момента STOA, STOB : 24 V пост. Тока <=" 30 "V полное сопротивление > 2,2 кОм Программируемый в качестве импульсного входа DI5, DI6 0…30 кГц : 24 V пост. Тока <=" 30 "V Программируемый DI1…DI6 : 24 V пост. Тока <=" 30 "V полное сопротивление 3.5 кОм
Совместимость входа	Дискретный вход STOA, STOB : уровень 1 ПЛК в соответствии с EN/IEC 61131-2 Дискретный вход DI5, DI6 : уровень 1 ПЛК в соответствии с МЭК 65A-68 Дискретный вход DI1…DI6 : уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Тип дискретных входов	STOA, STOB, положительная логика (источник) : , < 5 test3 (состояние 0), > 11 test3 (состояние 1) DI5, DI6, положительная логика (источник) : , < 0.6 test3 (состояние 0), > 2.5 test3 (состояние 1) DI1…DI6, отрицательная логика («приемник») : , > 16 test3 (состояние 0), < 10 test3 (состояние 1) DI1…DI6, положительная логика (источник) : , < 5 test3 (состояние 0), > 11 test3 (состояние 1)
Номер аналогового выхода	2
Тип аналогового выхода	Ток, задаваемый программным способом AO1, AO2 : 0...20 mA, разрешение 10 бит Напряжение, задаваемое программным способом AO1, AO2 : 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит
Длительность выборки	Аналоговый выход AO1 : 10 ms (+/- 1 ms) Аналоговый вход AI1, AI2, AI3 : 5 мс (+/- 0,1 мс) Дискретный вход DI5, DI6 : 5 мс (+/- 1 ms) Дискретный вход DI1…DI4 : 2 мс (+/- 0,5 мс)
Точность	Аналоговый выход AO1, AO2 : +/- 1 % для изменения температуры 60 °C Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °C
Ошибка линеаризации	Аналоговый выход AO1, AO2 : +/- 0,2 % Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения
Номер релейного выхода	3
Тип релейного выхода	Задаваем. релейная логика R3 : реле последовательности действий нет электрическая износостойкость 100000 циклы Задаваем. релейная логика R2 : реле последовательности действий нет электрическая износостойкость 100000 циклы Задаваем. релейная логика R1 : реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы
Время обновления	Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс)
Минимальный коммутируемый ток	Релейный выход R1, R2, R3 : 5 мА при 24 test3 пост. ток
Макс. коммутируемый ток	Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 30 test3 пост. ток Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 250 test3 пер. ток Релейный выход R1, R2, R3 - резистивные нагрузка (cos =" 1) : "3 А при 30 test3 пост. ток Релейный выход R1, R2, R3 - резистивные нагрузка (cos =" 1) : "3 А при 250 test3 пер. ток
Изоляция	Между зажимами питания и управления
IP degree of protection	IP55

Условия эксплуатации

Сопротивление изоляции	> 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума	53.7 dB в соответствии с 86/188/EEC
Рабочее положение	Вертикальный +/- 10 градусов
Суммарный коэффициент гармоник тока	<=" 48 % от "80…100 % нагрузки в соответствии с МЭК 61000-3-12
Электромагнитная совместимость	Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3
Степень загрязнения	2 в соответствии с EN/IEC 61800-5-1
Виброустойчивость	1 gn (f =" 13...200 Гц) в соответствии с "IEC 60068-2-6 1,5 мм размах (f =" 2...13 Гц) в соответствии с "IEC 60068-2-6
Ударопрочность	15 gn в течение 11 мс в соответствии с IEC 60068-2-27
Относительная влажность	5...95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура	40...50 °C с понижающим коэффициентом -15...40 °C без ухудшения номинальных значений
Температура окружающего воздуха при хранении	-40...70 °C
