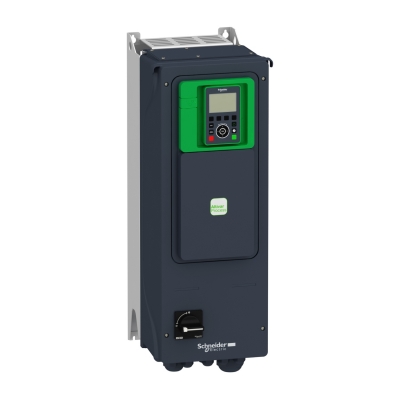

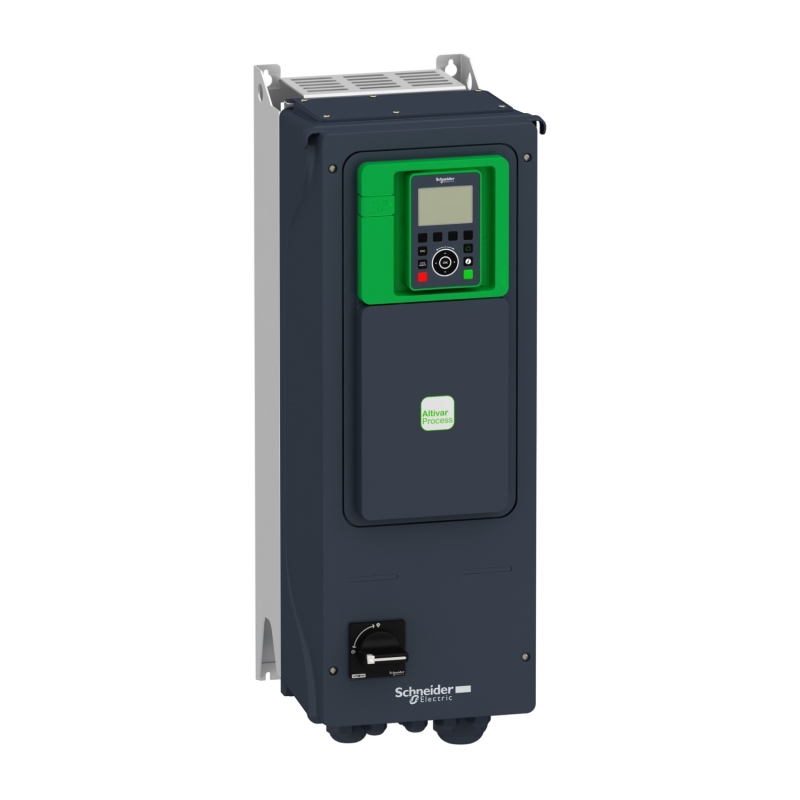

| Выходное напряжение | <= напряжение питания |
| Допустимый кратковременно выдерживаемый ток | 1.1 x In 60 с нормальная нагрузка 1,5 x In 60 с тяжелые условия |
| Компенсация проскальзывания вала двигателя | Автоматически при любой нагрузке Недоступно для электродвигателей с постоянными магнитами Может подавляться Регулируем. |
| Программы ускорения и замедления | S, U или по выбранный заказчиком Линейн., задается отдельно, от 0,01 до 9000 с |
| Торможение до остановки | Подачей пост. тока |
| Тип защиты | Защитное отключение двигателя при превышение вращательного момента двигатель Исчезновение фазы двигателя двигатель Защитное отключение двигателя при превышение вращательного момента привод Превышение температуры привод Защита от короткого замыкания привод Исчезновение фазы двигателя привод Превышение скорости привод Откл. в цепи управления привод Перенапряжение на шине пост. тока привод Перегрузка по выходному напряжению привод Повышенное напряжение линии питания привод Значительное уменьшение напряжения линии питания привод Повышенное напряжение питания привод Сверхток между выходной фазой и землей привод Тепловая защита двигатель Тепловая защита привод |
| Разрешение по частоте | Display unit Analog input |
| Электрическое соединение | Съемные клеммные блоки с винтовыми зажимами 0,5...1,5 мм² управление Винтовой зажим 4...6 мм² со стороны линии Винтовой зажим 4...6 мм² двигатель |
| Тип разъема | RJ45 Ethernet/Modbus TCP на выносном графическом терминале RJ45 Modbus последовательн. на выносном графическом терминале |
| Физический интерфейс | 2-проводн. RS 485 Modbus последовательн. |
| Кадр передачи | RTU Modbus последовательн. |
| Скорость передачи | 10/100 Mbit/s Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с Modbus последовательн. |
| Режим обмена | Полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP |
| Формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие Modbus последовательн. |
| Тип смещения | Нет импеданса Modbus последовательн. |
| Кол-во адресов | 1...247 Modbus последовательн. |
| Способ доступа | Ведомый Modbus TCP |
| Питание | Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) 10.5 В пост. ток +/- 5 % <= 10 мА защита от перегрузки и короткого замыкания Внешний источник питания для дискретных входов 24 В пост. ток 19...30 В ≤ 1,25 мА защита от перегрузки и короткого замыкания Внутренний источник питания для дискретных входов и входа STO 24 В пост. ток 21...27 В <= 200 мА защита от перегрузки и короткого замыкания |
| Сигнализация | 3 светодиодов локальная диагностика 3 светодиодов двухцветный состояние встроенной связи 4 светодиода двухцветный состояние коммуникационного модуля 1 светодиод красный наличие напряжения |
| Ширина | 264 мм |
| Высота | 678 мм |
| Глубина | 300 мм |
| Масса продукта | 10.6 кг |
| Номер аналогового входа | 3 |
| Тип подключения | Напряжение, задаваемое программным способом AI1, AI2, AI3 0...10 V пост. ток 30 кОм 12 бит Ток, задаваемый программным способом AI1, AI2, AI3 0...20 mA 250 Ом 12 бит |
| Количество дискретных входов | 8 |
| Тип дискретного входа | Programmable DI1...DI6 24 V DC 3.5 kOhm Programmable as pulse input DI5, DI6 0...30 kHz 24 V DC Safe torque off STOA, STOB 24 V DC > 2.2 kOhm |
| Совместимость входа | Уровень 1 ПЛК EN/IEC 61131-2 DI1…DI6 дискретный вход Уровень 1 ПЛК МЭК 65A-68 DI5, DI6 дискретный вход Уровень 1 ПЛК EN/IEC 61131-2 STOA, STOB дискретный вход |
| Тип дискретных входов | Положительная логика (источник) DI1…DI6 < 5 В > 11 В Отрицательная логика («приемник») DI1…DI6 > 16 В < 10 В Положительная логика (источник) DI5, DI6 < 0.6 В > 2.5 В Положительная логика (источник) STOA, STOB < 5 В > 11 В |
| Номер аналогового выхода | 2 |
| Тип аналогового выхода | Напряжение, задаваемое программным способом AO1, AO2 0...10 V пост. ток 470 Ом 10 бит Ток, задаваемый программным способом AO1, AO2 0...20 mA 10 бит |
| Длительность выборки | 2 мс +/- 0,5 мс DI1…DI4 дискретный вход 5 мс +/- 1 ms DI5, DI6 дискретный вход 5 мс +/- 0,1 мс AI1, AI2, AI3 аналоговый вход 10 ms +/- 1 ms AO1 аналоговый выход |
| Точность | +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AO1, AO2 для изменения температуры 60 °C аналоговый выход |
| Ошибка линеаризации | +/- 0,15 % макс. значения аналоговый вход AI1, AI2, AI3 +/- 0,2 % аналоговый выход AO1, AO2 |
| Номер релейного выхода | 3 |
| Тип релейного выхода | Задаваем. релейная логика R1 реле аварии Н.О./Н.З. 100000 циклы Задаваем. релейная логика R2 реле последовательности действий нет 100000 циклы Задаваем. релейная логика R3 реле последовательности действий нет 100000 циклы |
| Время обновления | 5 мс +/- 0,5 мс R1, R2, R3 релейный выход |
| Минимальный коммутируемый ток | 5 мА 24 В пост. ток R1, R2, R3 релейный выход |
| Макс. коммутируемый ток | 3 А 250 В пер. ток резистивные 1 R1, R2, R3 релейный выход 3 А 30 В пост. ток резистивные 1 R1, R2, R3 релейный выход 2 А 250 В пер. ток индуктивн. 0.4 7 мс R1, R2, R3 релейный выход 2 А 30 В пост. ток индуктивн. 0.4 7 мс R1, R2, R3 релейный выход |
| Изоляция | Между зажимами питания и управления |
| Степень защиты IP | IP55 |
