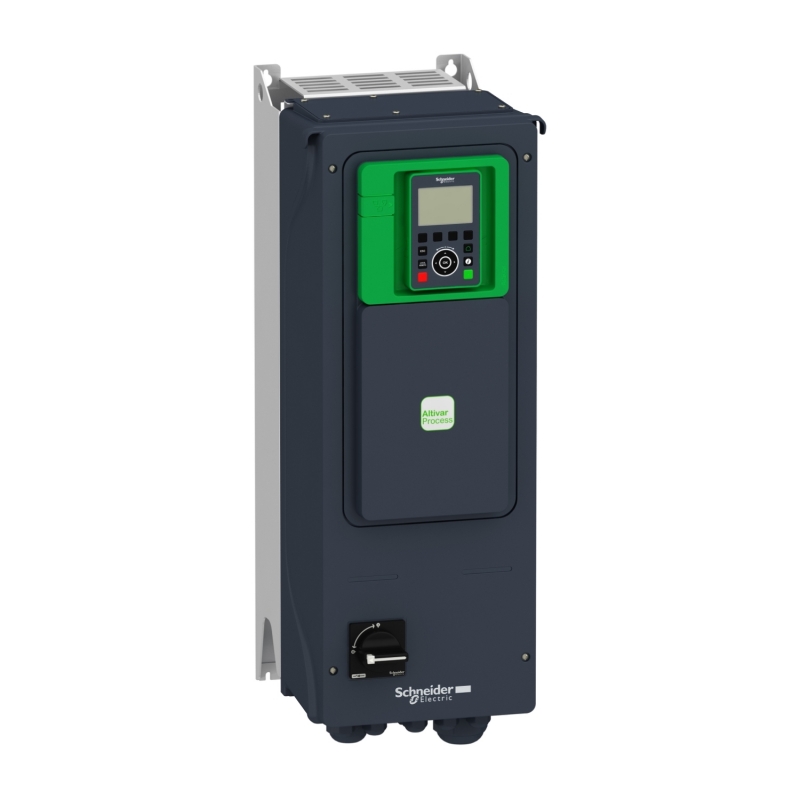

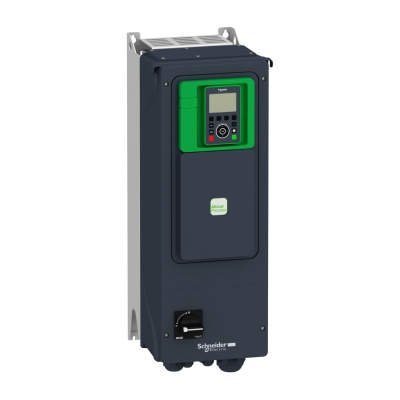

Частотный преобразователь ATV650 5,5кВт 380В 3ф с выключателем ATV650U55N4E Schneider Electric

Код товара: 2692149

39 463 руб.

Уточнить цену

Добавить в запрос:

Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой ATV650U55N4E и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Преобразователь частоты ATV650U55N4E производства компании Schneider Electric предназначен для преобразования сетевого тока в ток заданной частоты. Удобство использования ATV650U55N4E и простая интеграция в системы автоматизации.

Характеристики ATV650U55N4E

Тип изделия или компонента	Привод с регулируемой частотой вращения
Применение изделия	Технологические процессы и инженерные коммуникации
Краткое имя устройства	ATV650
Вариант	С выключателем
Назначение изделия	Асинхронные электродвигатели Синхронные двигатели
Способ крепления	Для монтажа на стену
Фильтр электромагнитной совместимости	Встроенный EN/IEC 61800-3 категория C2 50 м Встроенный EN/IEC 61800-3 категория C3 150 m
Cтепень защиты IP	IP55 IEC 61800-5-1 IP55 IEC 60529
Тип охлаждения	Принуд. конвекция
Частота сети питания	50...60 Hz - 5...5 %
Число фаз сети	3 фазы
Номинальное напряжение питания [Us]	380...480 В - 15...10 %
Мощность двигателя, кВт	5.5 кВт нормальная нагрузка 4 кВт тяжелые условия
Мощность двигателя, л.с.	7.5 лс нормальная нагрузка 5 лс тяжелые условия
Линейный ток	10,4 A 380 В нормальная нагрузка 9,1 A 480 В нормальная нагрузка 8 A 380 В тяжелые условия 7.2 А 480 В тяжелые условия
Предполагаемый линейный Isc	50 кА
Полная мощность	7.6 кВа 480 В нормальная нагрузка 6 kVA 480 В тяжелые условия
Непрерывный выходной ток	12,7 A 4 kHz нормальная нагрузка 9,3 A 4 kHz тяжелые условия
Макс. переходной ток	14 A 60 с нормальная нагрузка 14 A 60 с тяжелые условия
Профиль управления асинхронным электродвигателем	Постоянный стандартный момент Переменный стандартный момент Режим оптимизированного момента
Профиль управления синхронным двигателем	Электродвигатель с постоянными магнитами
Выходная частота	0.0001...0.5 кГц
Номинальн. частота коммутации	4 kHz
Частота коммутации	2...12 kHz регулируем. 4...12 kHz с понижающим коэффициентом
Функция защиты	STO (безопасное выключение крутящего момента) SIL 3
Тип дискретных входов	16 предустановленных скоростей
Протокол порта обмена данными	Ethernet Modbus последовательн. Modbus TCP
Опциональная карта	Модуль соединения Profibus DP V1 слот A Модуль соединения Profinet слот A Модуль соединения DeviceNet слот AМодуль соединения Modbus TCP/EtherNet/IP слот A Модуль соединения шлейф CANopen RJ45 слот A Модуль соединения CANopen SUB-D 9 слот A Модуль соединения CANopen винтовые зажимы слот AМодуль расширения с дискретными и аналоговыми вх/вых слот A/слот BМодуль расширения выходных реле слот A/слот BМодуль соединения Ethernet IP/Modbus TCP/MD-Link слот A

Дополнительные характеристики

Выходное напряжение	<= напряжение питания
Допустимый кратковременно выдерживаемый ток	1.1 x In 60 с нормальная нагрузка 1,5 x In 60 с тяжелые условия
Компенсация проскальзывания вала двигателя	Регулируем. Автоматически при любой нагрузке Может подавляться Недоступно для электродвигателей с постоянными магнитами
Программы ускорения и замедления	Линейн., задается отдельно, от 0,01 до 9000 с S, U или по выбранный заказчиком
Торможение до остановки	Подачей пост. тока
Тип защиты	Защитное отключение двигателя при превышение вращательного момента двигатель Исчезновение фазы двигателя двигатель Защитное отключение двигателя при превышение вращательного момента привод Превышение температуры привод Защита от короткого замыкания привод Исчезновение фазы двигателя привод Превышение скорости привод Откл. в цепи управления привод Перенапряжение на шине пост. тока привод Перегрузка по выходному напряжению привод Повышенное напряжение линии питания привод Значительное уменьшение напряжения линии питания привод Повышенное напряжение питания привод Сверхток между выходной фазой и землей привод Тепловая защита двигатель Тепловая защита привод
Разрешение по частоте	Display unit Analog input
Электрическое соединение	Съемные клеммные блоки с винтовыми зажимами 0,5...1,5 мм² управление Винтовой зажим 4...6 мм² со стороны линии Винтовой зажим 4...6 мм² двигатель
Тип разъема	RJ45 Ethernet/Modbus TCP на выносном графическом терминале RJ45 Modbus последовательн. на выносном графическом терминале
Физический интерфейс	2-проводн. RS 485 Modbus последовательн.
Кадр передачи	RTU Modbus последовательн.
Скорость передачи	10/100 Mbit/s Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с Modbus последовательн.
Режим обмена	Полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP
Формат данных	8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие Modbus последовательн.
Тип смещения	Нет импеданса Modbus последовательн.
Кол-во адресов	1...247 Modbus последовательн.
Способ доступа	Ведомый Modbus TCP
Питание	Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) 10.5 В пост. ток +/- 5 % <= 10 мА защита от перегрузки и короткого замыкания Внешний источник питания для дискретных входов 24 В пост. ток 19...30 В ≤ 1,25 мА защита от перегрузки и короткого замыкания Внутренний источник питания для дискретных входов и входа STO 24 В пост. ток 21...27 В <= 200 мА защита от перегрузки и короткого замыкания
Сигнализация	3 светодиодов локальная диагностика 3 светодиодов двухцветный состояние встроенной связи 4 светодиода двухцветный состояние коммуникационного модуля 1 светодиод красный наличие напряжения
Ширина	264 мм
Высота	678 мм
Глубина	300 мм
Масса продукта	10.7 кг
Номер аналогового входа	3
Тип подключения	Напряжение, задаваемое программным способом AI1, AI2, AI3 0...10 V пост. ток 30 кОм 12 бит Ток, задаваемый программным способом AI1, AI2, AI3 0...20 mA 250 Ом 12 бит
Количество дискретных входов	8
Тип дискретного входа	Programmable DI1...DI6 24 V DC 3.5 kOhm Programmable as pulse input DI5, DI6 0...30 kHz 24 V DC Safe torque off STOA, STOB 24 V DC > 2.2 kOhm
Совместимость входа	Уровень 1 ПЛК EN/IEC 61131-2 DI1…DI6 дискретный вход Уровень 1 ПЛК МЭК 65A-68 DI5, DI6 дискретный вход Уровень 1 ПЛК EN/IEC 61131-2 STOA, STOB дискретный вход
Тип дискретных входов	Положительная логика (источник) DI1…DI6 < 5 В > 11 В Отрицательная логика («приемник») DI1…DI6 > 16 В < 10 В Положительная логика (источник) DI5, DI6 < 0.6 В > 2.5 В Положительная логика (источник) STOA, STOB < 5 В > 11 В
Номер аналогового выхода	2
Тип аналогового выхода	Напряжение, задаваемое программным способом AO1, AO2 0...10 V пост. ток 470 Ом 10 бит Ток, задаваемый программным способом AO1, AO2 0...20 mA 10 бит
Длительность выборки	2 мс +/- 0,5 мс DI1…DI4 дискретный вход 5 мс +/- 1 ms DI5, DI6 дискретный вход 5 мс +/- 0,1 мс AI1, AI2, AI3 аналоговый вход 10 ms +/- 1 ms AO1 аналоговый выход
Точность	+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AO1, AO2 для изменения температуры 60 °C аналоговый выход
Ошибка линеаризации	+/- 0,15 % макс. значения аналоговый вход AI1, AI2, AI3 +/- 0,2 % аналоговый выход AO1, AO2
Номер релейного выхода	3
Тип релейного выхода	Задаваем. релейная логика R1 реле аварии Н.О./Н.З. 100000 циклы Задаваем. релейная логика R2 реле последовательности действий нет 100000 циклы Задаваем. релейная логика R3 реле последовательности действий нет 100000 циклы
Время обновления	5 мс +/- 0,5 мс R1, R2, R3 релейный выход
Минимальный коммутируемый ток	5 мА 24 В пост. ток R1, R2, R3 релейный выход
Макс. коммутируемый ток	3 А 250 В пер. ток резистивные 1 R1, R2, R3 релейный выход 3 А 30 В пост. ток резистивные 1 R1, R2, R3 релейный выход 2 А 250 В пер. ток индуктивн. 0.4 7 мс R1, R2, R3 релейный выход 2 А 30 В пост. ток индуктивн. 0.4 7 мс R1, R2, R3 релейный выход
Изоляция	Между зажимами питания и управления
Степень защиты IP	IP55

Условия эксплуатации

Сопротивление изоляции	> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума	52 дБ 86/188/EEC
Рабочее положение	Вертикальный +/- 10 градусов
Суммарный коэффициент гармоник тока	<= 48 % полная нагрузка МЭК 61000-3-12
Электромагнитная совместимость	Проверка стойкости к наведенным РЧ помехам уровень 3 IEC 61000-4-6 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 IEC 61000-4-5 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 IEC 61000-4-4 Испытание стойкости к с электролитическому разряду уровень 3 IEC 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 IEC 61000-4-3
Степень загрязнения	2 EN/IEC 61800-5-1
Виброустойчивость	1,5 мм размах 2...13 Гц IEC 60068-2-6 1 gn 13...200 Гц IEC 60068-2-6
Ударопрочность	15 gn 11 мс IEC 60068-2-27
Относительная влажность	5...95 % без образования конденсата IEC 60068-2-3
Рабочая температура	-15...40 °C без ухудшения номинальных значений 40...50 °C с понижающим коэффициентом
Температура окружающего воздуха при хранении	-40...70 °C
Рабочая высота над уровнем моря	1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м <= 1000 м без ухудшения номинальных значений
Характеристики окружающей среды	Стойкость к химическому загрязнению класс 3C3 EN/IEC 60721-3-3 Стойкость к пылевому загрязнению класс 3S3 EN/IEC 60721-3-3
Стандарты	EN/IEC 61800-3 EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
Сертификация	ATEX INERIS ATEX zone 2/22 CSA TÜV UL REACH DNV-GL
С маркировкой	CE
