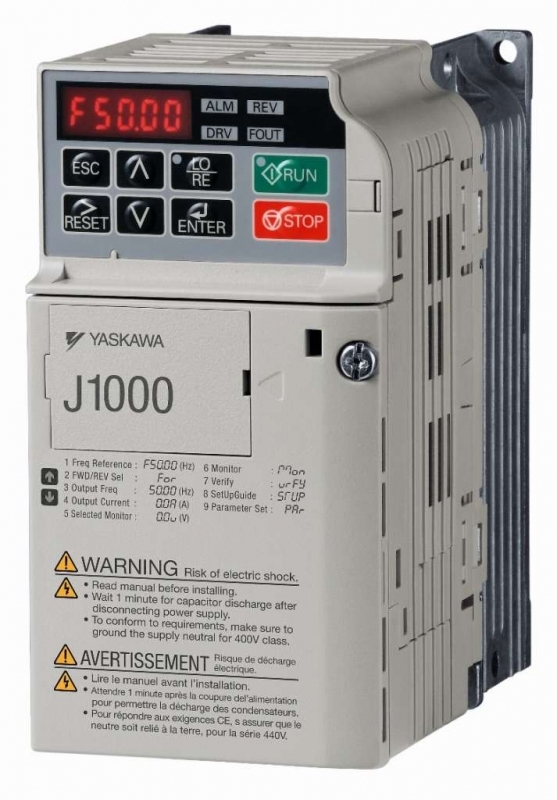

Характеристики Yaskawa CIMR-JC4A0005BAA
3 фазы 400 В
ND: 5,4 A / 2,2 кВт
HD: 4,8 A / 1,5 кВт
IP20 Старый артикул: JZA41P5BAA Возможности привода Управление ВЧХ
Plug&Play
Торможение перевозбуждением
Настройка параметров и функции контроллера
Встроенный тормозной прерыватель
Номиналы тяжелого и нормального режимов
Международные нормативы
Реверс ШИМ для тихой работы Производительность Великолепное отношение габаритных размеров и мощности, а также монтаж блоков без просветов между ними экономят место.
Международные стандарты RoHS, CE, cUL, UL.
Высокий пусковой момент.
Точность частоты вращения вне зависимости от нагрузки.
Поиск частоты вращения для плавного пуска в режиме накатом
Предотвращение самопроизвольного включения для управления в условиях перегрузки. Функции Автоматически настраивает параметры для основных задач. Структура параметров аналогична приводам серии 1000, что облегчает ввод в эксплуатацию при экономии времени.
Контроль параметров, запись изменений в настройках.
Встроенный цифровой пульт управления с 5-разрядным дисплеем.
Эффективная мощность при компактной конструкции: 150 % перегрузки в тяжелом режиме. 120 % перегрузки в нормальном режиме позволяют компактному инвертору выполнять задачи более крупных моделей.
Drive Wizard Plus – Бесплатное программное обеспечение для настройки параметров и техобслуживания. Модификации Блок копирования параметров. Дистанционный пульт управления со светодиодной индикацией и ЖКД. Последовательный порт совместим с интерфейсом RS-422/485 для MEMOBUS. Потенциометр частоты вращения. Электромагнитный фильтр. Тормозной резистор. | Характеристики управления | Технические характеристики | | Методы управления | Управление ВЧХ | | Диапазон управления частотой | 0,01 - 400 Гц | | Точность воспроизведения частоты | Цифоровой вход: ± 0,01 % макс. выходной частоты (от 10 до +50 °С) | | Аналоговый вход: ± 0,5 % макс. выходной частоты (25 °С до ±10 °С) | | Настройка частоты Разрешение | Цифоровой вход: 0,01 Гц | | Аналоговый вход: 1/1000 макс.частоты | | Пусковой крутящий момент | 150 % / 3 Гц | | Диапазон управления частотой вращения | 1 : 20 | | Основные функции управления | Резервное устройство компенсации падения мгновенной мощности, поиск частоты вращения, многоступенчатое переключение скорости (до 9 ступеней), переключение времени разгона/торможения, S-кривая разгона/торможения, 3-проводная цепь, вкл/выкл вентилятора системы охлаждения, компенсация пробуксовки, компенсация крутящего момента, частота скачка, предельные значения опорной частоты, торможение постоянным током во время запуска и остановки, торможение перевозбуждением, перезагрузка после сбоя, предотвращение самопроизвольного выключения двигателя... | | Функции защиты | | Защита двигателя | Защита двигателя от перегрева по выходному току | | Защита от кратковременной перегрузки по току | Остановка привода при превышении выходного тока на 200 % от номинала тяжелого режима | | Защита от перегрузки | 120 % в течение 60 сек.в нормальном режиме , 150 % в течение 60 сек.в тяжелом режиме | | Защита от бросков напряжения | Класс 200 В: Остановка при превышении ~ 410 В на шине постоянного тока, класс 400В: Остановка при превышении ~ 820 В на шине постоянного тока | | Защита от пониженного напряжения | Остановка при падении напряжения шины постоянного тока ниже следующих значений: 190 В (3-ф. 200 В), 160 В (однофазн. 200 В), 380 В (3-ф. 400В), 350 В (3-ф. 380 В) | | Защита от перегрева привода | Защита термистором | | Условия эксплуатации | | Область применения | В помещении | | Температура окружающей среды | От -10 до +50 °С (открытое шасси IP20) | | Влажность | 95 % относительной влажности ли ниже (без конденсата) | | Температура при хранении | От 20 до +60 °С (кратковременная температура во время транспортировки) | | Высота над уровнем моря | До 1000 метров (понижение выходной мощности 1 % на 100 м выше 1000 м, макс. 3000 м) | | Удар | 10 - 20 Гц (9,8 м/с²) макс., 20 - 55 Гц (5,9 м/с²) макс. | | Нормативы | CE, UL, cUL, RoHS |
|
|
