| Ширина | 70 мм |
| Высота | 54 мм |
| Глубина | 113 мм |
| Вес | 0.46 кг |
| Основные характеристики |

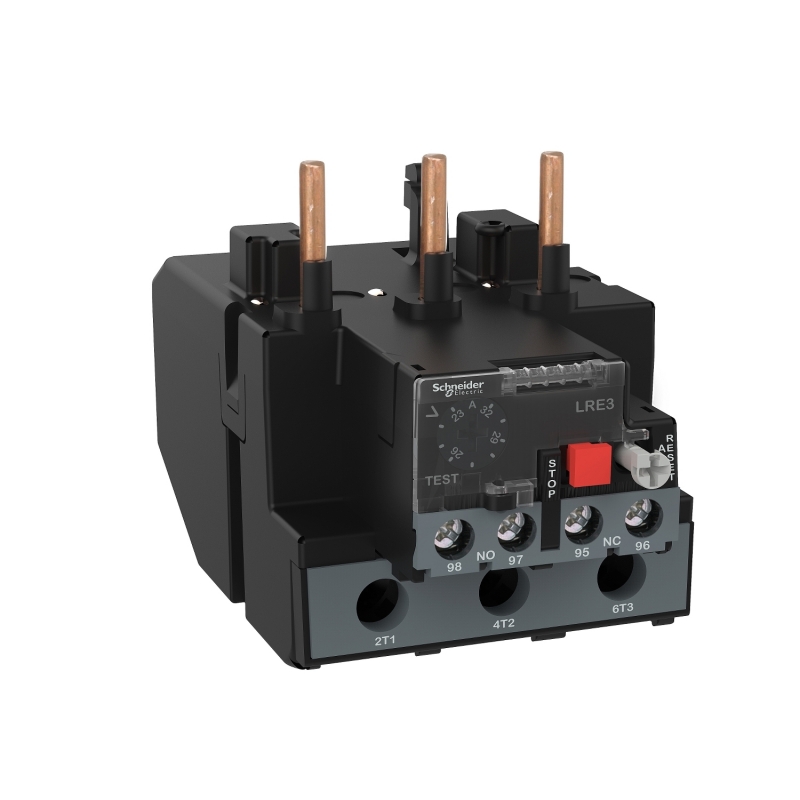

| Наименование продукта | EasyPact TVS |
| Тип сети | переменный ток |
| Применение реле | защита двигателя |
| Диапазон уставок тепловой защиты | 37-50 А |
| Серия | EasyPact |
| Класс тепловой перегрузки | класс 10A в соответствии с IEC 60947-4-1 |
| Краткое название устройства | LRE |
| Тип продукта | дифференциальное тепловое реле перегрузки |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| Внешняя сигнальная лампа (опция) | индикатор срабатывания реле |
| Дополнительные характеристики |
| Монтажная опора | под контактором
монтаж на панель, со специальными принадлежностями
рейка, со специальными принадлежностями |
| [ue] номинальное рабочее напряжение | <= 690 V переменный ток |
| [ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-4-1 |
| Момент затяжки | силовая цепь: 9 Н-м - винтовой зажим
цепь сигнализации: 1.7 Н-м - винтовой зажим |
| Тип управления | стоп: красный кнопка
сброс: зеленый кнопка |
| Частота сети | 50...60 Hz |
| [ith] условный тепловой ток на открытом воздухе | 5 А для цепь сигнализации |
| Соответствующий номинал предохранителя | 100 А gG для силовая цепь
63 А aM для силовая цепь
5 А gG для цепь сигнализации |
| Чувствительность к обрыву фазы | ток отключения 130 % от Ir на две фазы, последняя на 0 в соответствии с IEC 60947-4-1 |
| Уставка срабатывания | 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1 |
| Температурная компенсация | -20-60 °C |
| Соединения – клеммы | цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий без наконечника
цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: жесткий кабель без наконечника
силовая цепь: винтовой зажим 1 4-35 мм² - жесткость кабеля: гибкий без наконечника
силовая цепь: винтовой зажим 1 4-35 мм² - жесткость кабеля: гибкий с кабельным наконечником
силовая цепь: винтовой зажим 1 4-35 мм² - жесткость кабеля: жесткий кабель без наконечника |
| [up] номинальное импульсное выдерживаемое напряжение | 6 кВ |
| Локальная индикация | индикатор срабатывания |
| Механическая стойкость | удары: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7
вибрации: 3 Gn в соответствии с IEC 60068-2-6 |
| Совместимость продукта | LC1E50...95 |
| Условия эксплуатации |
| Стандарты | IEC 60947-4-1
IEC 60947-5-1 |
| Огнестойкость | 850 °C в соответствии с IEC 60068-2-1 |
| Электромагнитная совместимость | способность выдерживать импульсные перенапряжения: 6 кВ в соответствии с IEC 60801-5 |
| Электрическая прочность изоляции | 6 кВ в 50 Гц в соответствии с IEC 60255-5 |
| Защитное исполнение | TH в соответствии с IEC 60068 |
| Рабочая температура окружающей среды | -20-60 °C без понижения в соответствии с IEC 60947-4-1
-20-70 °C с ухудшением рабочих характеристик |
| Степень защиты ip | IP20 в соответствии с IEC 60529 |
| Сертификаты | ГОСТ |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Директива ec rohs | Соответствует |
