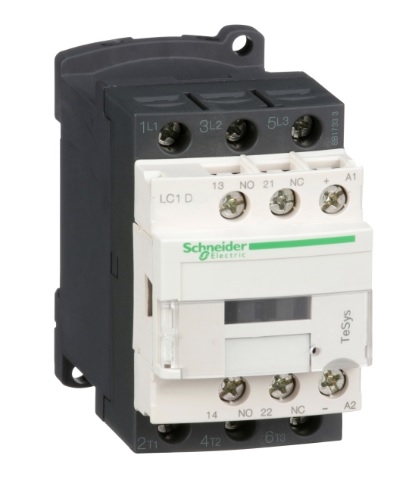

| Тип изделия или компонента | Контактор |
| Краткое имя устройства | LC1D |
| Применение контактора | Управление электродвигателем
Активная нагрузка |
| Категория применения | AC-1
AC-3 |
| Описание полюсов | 3P |
| Комбинация силовых контактов | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | <= 300 В постоянный ток для силовая цепь
<= 690 V переменный ток 25...400 Hz для силовая цепь |
| [Icw] номинальный рабочий ток | 9 А (<= 60 °C) при <= 440 V переменный ток AC-3 для силовая цепь
25 А (<= 60 °C) при <= 440 V переменный ток AC-1 для силовая цепь |
| Мощность двигателя, кВт | 5.5 кВт при 660...690 V переменный ток 50/60 Гц
5.5 кВт при 500 V переменный ток 50/60 Гц
4 кВт при 415...440 V переменный ток 50/60 Гц
4 кВт при 380...400 V переменный ток 50/60 Гц
2.2 кВт при 220...230 V переменный ток 50/60 Гц |
| HP (UL / CSA) мощность двигателя | 7.5 лс при 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
5 лс при 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
2 лс при 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
2 лс при 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
1 лс при 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
0.5 лс при 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели |
| Тип цепи управления | Пост. ток стандарт |
| Напряжение цепи управления | 24 V постоянный ток |
| Вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. |
| [Uimp] номинальное выдерживаемое импульсное напряжение | 6 кВ соответствующий IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 10 А при <= 60 °C для цепь сигнализации
25 А при <= 60 °C для силовая цепь |
| Номинальная включающая способность Irms | 250 А постоянный ток для цепь сигнализации соответствующий IEC 60947-5-1
140 А переменный ток для цепь сигнализации соответствующий IEC 60947-5-1
250 А при 440 V для силовая цепь соответствующий IEC 60947 |
| Номинальная отключающая способность | 250 А при 440 V для силовая цепь соответствующий IEC 60947 |
| [Icw] номинальный кратковременно выдерживаемый ток | 61 А <= 40 °C 1 мин силовая цепь
30 А <= 40 °C 10 мин силовая цепь
140 А 100 мс цепь сигнализации
120 А 500 мс цепь сигнализации
100 А 1 с цепь сигнализации
210 А <= 40 °C 1 с силовая цепь
105 А <= 40 °C 10 с силовая цепь |
| Соответствующий номинал предохранителя | 20 А gG при <= 690 V координация тип 2 для силовая цепь
25 А gG при <= 690 V координация тип 1 для силовая цепь
10 А gG для цепь сигнализации соответствующий IEC 60947-5-1 |
| Среднее полное сопротивление | 2.5 мОм при 50 Гц - Ith 25 А для силовая цепь |
| [Ui] номинальное напряжение изоляции | 600 В для цепь сигнализации сертификации UL
600 В для цепь сигнализации сертификации CSA
690 В для цепь сигнализации соответствующий IEC 60947-1
600 В для силовая цепь сертификации UL
600 В для силовая цепь сертификации CSA
690 В для силовая цепь соответствующий IEC 60947-4-1 |
| Электрическая прочность | 2 млн. циклов 9 А AC-3 при Ue <= 440 V
0.6 млн. циклов 25 А AC-1 при Ue <= 440 V |
| Мощность, рассеиваемая одним полюсом | 0.2 Вт AC-3
1.56 Вт AC-1 |
| Защитная крышка | С |
| Монтажная опора | Плата
Рейка |
| Стандарты | EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
CSA C22.2 № 14 |
| Сертификаты продуктов | BV
CCC
CSA
DNV
GL
GOST
RINA
UL
LROS |
| Тип клемм | Цепь управления: винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без конец кабеля
Цепь управления: винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без конец кабеля
Цепь управления: винтовой зажим 2 кабель (-и) 1...2.5 мм² - жесткость кабеля: гибкий - с конец кабеля
Цепь управления: винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с конец кабеля
Цепь управления: винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без конец кабеля
Цепь управления: винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без конец кабеля
Силовая цепь: винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без конец кабеля
Силовая цепь: винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без конец кабеля
Силовая цепь: винтовой зажим 2 кабель (-и) 1...2.5 мм² - жесткость кабеля: гибкий - с конец кабеля
Силовая цепь: винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с конец кабеля
Силовая цепь: винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без конец кабеля
Силовая цепь: винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без конец кабеля |
| Момент затяжки | Цепь управления: 1.7 Н-м - вкл. винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1.7 Н-м - вкл. винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Силовая цепь: 1.7 Н-м - вкл. винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 1.7 Н-м - вкл. винтовой зажим - с помощью отвертки плоск. Ø 6 мм |
| Время работы | 16...24 мс размыкание
53.55...72.45 мс замыкание |
| Безопасный уровень надежности | B10d = 20000000 циклы контактор с механической нагрузкой соответствующий EN/ISO 13849-1
B10d = 1369863 циклы контактор с номинальной нагрузкой соответствующий EN/ISO 13849-1 |
| Механическая износостойкость | 30 млн. циклов |
| Рабочая частота | 3600 цикл/ч при <= 60 °C |
| Дополнительные характеристики |
| Технология использования катушек | Встроенный симметричный защитный стабилитрон |
| Пределы напряжения цепи управления | 0,7...1,25 Uc при 60 °C находится в состоянии работы
0,1...0,25 Uc при 60 °C отпускание |
| Постоянная времени | 28 мс |
| Пусковая мощность, Вт | 5.4 Вт при 20 °C |
| Потребляемая мощность при удержании, Вт | 5.4 Вт при 20 °C |
| Тип вспом. контактов | Тип дублирующий контакт (1 Н.З.) соответствующий IEC 60947-4-1
Тип механически связанный (1 Н.О. + 1 Н.З.) соответствующий IEC 60947-5-1 |
| Частота цепи сигнализации | 25...400 Гц |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Время без перекрытия | 1.5 мс при подаче напряжения (между НЗ и НО контактом)
1.5 мс при снятии напряжения (между НЗ и НО контактом) |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| Условия эксплуатации |
| Cтепень защиты IP | IP2x лицевая панель соответствующий IEC 60529 |
| Защитное исполнение | TH соответствующий IEC 60068-2-30 |
| Степень загрязнения | 3 |
| Температура окружающей среды при работе | -5...60 °C |
| Температура окружающего воздуха при хранении | -60...80 °C |
| Допустимая температура воздуха вокруг устройства | -40...70 °C при Uc |
| Рабочая высота над уровнем моря | 3000 м без ухудшение характеристик по температуре |
| Огнестойкость | 850 °C соответствующий IEC 60695-2-1 |
| Огнестойкость | V1 соответствующий UL 94 |
| Механическая прочность | Удары контактор замкнут 15 g (ном.) в течение 11 мс
Удары контактор разомкнут 10 gn в течение 11 мс
Вибрации контактор замкнут 4 g (ном.), 5...300 Гц
Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц |
| Высота | 77 мм |
| Ширина | 45 мм |
| Глубина | 95 мм |
| Масса продукта | 0.48 кг
|
