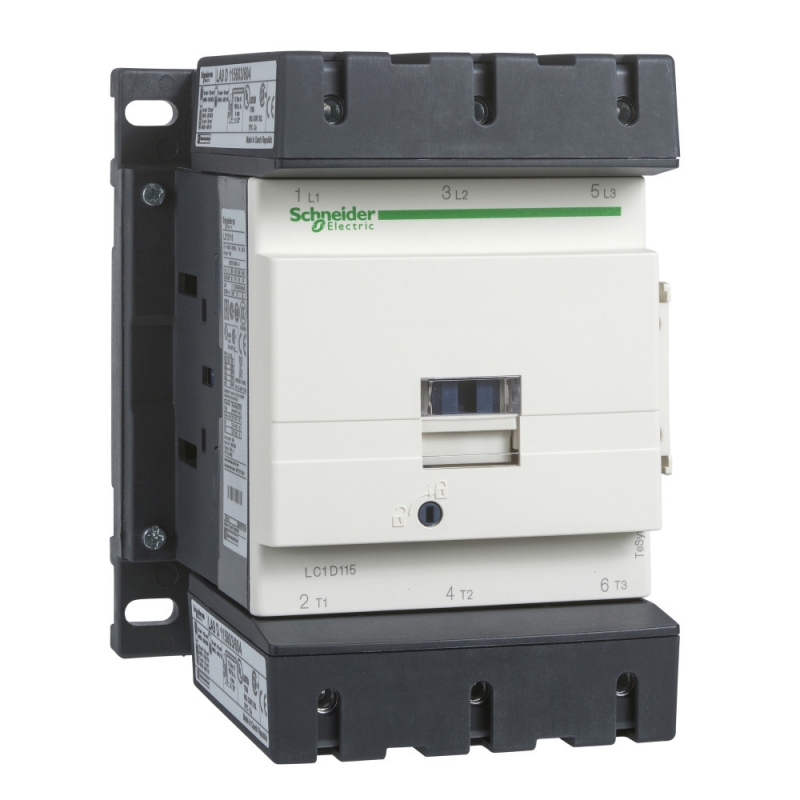

| Тип изделия или компонента | Контактор |
| Краткое имя устройства | LC1D |
| Применение контактора | Управление электродвигателем
Активная нагрузка |
| Категория применения | AC-1
AC-3 |
| Описание полюсов | 3P |
| Комбинация силовых контактов | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | <= 300 В постоянный ток для силовая цепь
<= 1000 V переменный ток 25...400 Hz для силовая цепь |
| [Icw] номинальный рабочий ток | 115 А (<= 60 °C) при <= 440 V переменный ток AC-3 для силовая цепь
200 А (<= 60 °C) при <= 440 V переменный ток AC-1 для силовая цепь |
| Мощность двигателя, кВт | 65 кВт при 1000 V переменный ток 50/60 Гц
80 кВт при 660...690 V переменный ток 50/60 Гц
75 кВт при 500 V переменный ток 50/60 Гц
59 кВт при 415...440 V переменный ток 50/60 Гц
55 кВт при 380...400 V переменный ток 50/60 Гц
30 кВт при 220...230 V переменный ток 50/60 Гц |
| HP (UL / CSA) мощность двигателя | 100 лс при 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
75 лс при 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
40 лс при 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
30 лс при 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | Пер. ток 50/60 Гц |
| Напряжение цепи управления | 110 V пер. ток 50/60 Гц |
| Вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. |
| [Uimp] номинальное выдерживаемое импульсное напряжение | 8 кВ соответствующий IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 200 А при <= 60 °C для силовая цепь |
| Номинальная отключающая способность | 1100 А при 440 V для силовая цепь соответствующий IEC 60947 |
| [Icw] номинальный кратковременно выдерживаемый ток | 140 А 100 мс цепь сигнализации
120 А 500 мс цепь сигнализации
100 А 1 с цепь сигнализации
1100 А <= 40 °C 1 с силовая цепь
950 А <= 40 °C 10 с силовая цепь
550 А <= 40 °C 1 мин силовая цепь
250 А <= 40 °C 10 мин силовая цепь |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации
200 А gG при <= 690 V координация тип 2 для силовая цепь
250 А gG при <= 690 V координация тип 1 для силовая цепь |
| Среднее полное сопротивление | 0,60 мОм при 50 Гц - Ith 200 А для силовая цепь |
| [Ui] номинальное напряжение изоляции | 1000 В для силовая цепь соответствующий IEC 60947-4-1
600 В для цепь сигнализации сертификации UL
600 В для цепь сигнализации сертификации CSA
690 В для цепь сигнализации соответствующий IEC 60947-1
600 В для силовая цепь сертификации UL
600 В для силовая цепь сертификации CSA |
| Электрическая прочность | 0.95 млн. циклов 115 А AC-3 при Ue <= 440 V
0.8 млн. циклов 200 А AC-1 при Ue <= 440 V |
| Мощность, рассеиваемая одним полюсом | 7.9 Вт AC-3
24 Вт AC-1 |
| Защитная крышка | С |
| Монтажная опора | Плата
Рейка |
| Стандарты | EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
CSA C22.2 № 14 |
| Сертификаты продуктов | BV
CCC
CSA
DNV
GL
GOST
RINA
UL
LROS |
| Тип клемм | Силовая цепь: разъем 2 кабель (-и) 10...50 мм² - жесткость кабеля: жесткий кабель - без конец кабеля
Силовая цепь: разъем 1 кабель (-и) 10...120 мм² - жесткость кабеля: жесткий кабель - без конец кабеля
Силовая цепь: разъем 2 кабель (-и) 10...50 мм² - жесткость кабеля: гибкий - с конец кабеля
Силовая цепь: разъем 1 кабель (-и) 10...120 мм² - жесткость кабеля: гибкий - с конец кабеля
Силовая цепь: разъем 2 кабель (-и) 10...50 мм² - жесткость кабеля: гибкий - без конец кабеля
Силовая цепь: разъем 1 кабель (-и) 10...120 мм² - жесткость кабеля: гибкий - без конец кабеля
Цепь управления: винтовой зажим 2 кабель (-и) 1...2.5 мм² - жесткость кабеля: жесткий кабель - без конец кабеля
Цепь управления: винтовой зажим 1 кабель (-и) 1...2.5 мм² - жесткость кабеля: жесткий кабель - без конец кабеля
Цепь управления: винтовой зажим 2 кабель (-и) 1...2.5 мм² - жесткость кабеля: гибкий - без конец кабеля
Цепь управления: винтовой зажим 1 кабель (-и) 1...2.5 мм² - жесткость кабеля: гибкий - без конец кабеля
Цепь управления: винтовой зажим 1 кабель (-и) 1...2.5 мм² - жесткость кабеля: гибкий - с конец кабеля
Цепь управления: винтовой зажим 2 кабель (-и) 1...2.5 мм² - жесткость кабеля: гибкий - с конец кабеля |
| Момент затяжки | Силовая цепь: 12 Н-м - вкл. разъем шестигранный 4 мм
Цепь управления: 1.2 Н-м - вкл. винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1.2 Н-м - вкл. винтовой зажим - с помощью отвертки плоск. Ø 6 мм |
| Время работы | 20...50 мс замыкание
6...20 мс размыкание |
| Безопасный уровень надежности | B10d = 20000000 циклы контактор с механической нагрузкой соответствующий EN/ISO 13849-1
B10d = 1369863 циклы контактор с номинальной нагрузкой соответствующий EN/ISO 13849-1 |
| Механическая износостойкость | 8 млн. циклов |
| Рабочая частота | 2400 цикл/ч при <= 60 °C |
| Дополнительные характеристики |
| Технология использования катушек | Встроенный симметричный защитный стабилитрон |
| Пределы напряжения цепи управления | 0,8...1,15 Uc при 55 °C находится в состоянии работы 50/60 Hz
0,3...0,5 Uc при 55 °C отпускание 50/60 Hz |
| Потребляемая мощность при срабатывании | 280...350 В·А при 20 °C (cos ? 0.8) 50 Гц
280...350 В·А при 20 °C (cos ? 0.8) 60 Hz |
| Потребляемая мощность при удержании, В·А | 2...18 В·А при 20 °C (cos ? 0.3) 50 Гц
2...18 В·А при 20 °C (cos ? 0.3) 60 Hz |
| Теплоотдача | 3...8 Вт при 50/60 Гц |
| Тип вспом. контактов | Тип дублирующий контакт (1 Н.З.) соответствующий IEC 60947-4-1
Тип механически связанный (1 Н.О. + 1 Н.З.) соответствующий IEC 60947-5-1 |
| Частота цепи сигнализации | 25...400 Гц |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Время без перекрытия | 1.5 мс при подаче напряжения (между НЗ и НО контактом)
1.5 мс при снятии напряжения (между НЗ и НО контактом) |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| Условия эксплуатации |
| Cтепень защиты IP | IP2x лицевая панель соответствующий IEC 60529 |
| Защитное исполнение | TH соответствующий IEC 60068-2-30 |
| Степень загрязнения | 3 |
| Температура окружающей среды при работе | -5...60 °C |
| Температура окружающего воздуха при хранении | -60...80 °C |
| Допустимая температура воздуха вокруг устройства | -40...70 °C при Uc |
| Рабочая высота над уровнем моря | 3000 м без ухудшение характеристик по температуре |
| Огнестойкость | 850 °C соответствующий IEC 60695-2-1 |
| Огнестойкость | V1 соответствующий UL 94 |
| Механическая прочность | Удары контактор разомкнут 6 g (ном.) в течение 11 мс
Удары контактор замкнут 15 g (ном.) в течение 11 мс
Вибрации контактор замкнут 4 g (ном.), 5...300 Гц
Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц |
| Высота | 158 мм |
| Ширина | 120 мм |
| Глубина | 136 мм |
| Масса продукта | 2.5 кг |
