| Ширина | 120 мм |
| Высота | 158 мм |
| Глубина | 136 мм |
| Вес | 2.5 кг |
| Основные характеристики |

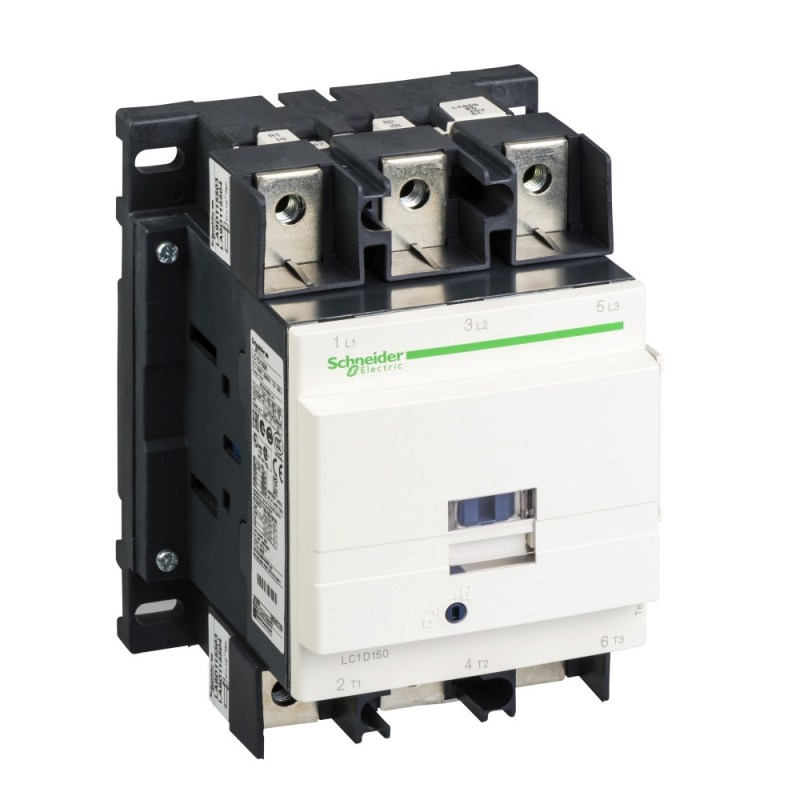

| Наименование продукта | TeSys D |
| Описание полюсов | 3P |
| Напряжение цепи управления | 220 В переменный ток 50/60 Гц |
| Применение контактора | управление электродвигателем
активная нагрузка |
| Категория применения | AC-3
AC-4
AC-1 |
| Мощность двигателя, л.с. | 40 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
50 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
100 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
125 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | пер. ток в 50/60 Гц |
| Номинальная отключающая способность | 1400 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Среднее полное сопротивление | 0.6 мОм - Ith 200 А 50 Гц для силовая цепь |
| Мощность, рассеиваемая одним полюсом | 24 Вт AC-1
13.5 Вт AC-3 |
| Защитная крышка | с |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Серия | TeSys |
| [ie] номинальный рабочий ток | 200 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь
150 А 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь |
| Серия продукта | TeSys D |
| Краткое название устройства | LC1D |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с IEC 60947 |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| Дополнительные характеристики |
| Монтажная опора | рейка
монтаж на панель |
| [ue] номинальное рабочее напряжение | силовая цепь: <= 1000 V переменный ток 25...400 Hz
силовая цепь: <= 300 В постоянный ток |
| [ui] номинальное напряжение изоляции | силовая цепь: 600 В CSA сертифицированный
силовая цепь: 600 В UL сертифицированный
силовая цепь: 1000 В в соответствии с IEC 60947-4-1
цепь сигнализации: 690 В в соответствии с IEC 60947-1
цепь сигнализации: 600 В CSA сертифицированный
цепь сигнализации: 600 В UL сертифицированный |
| Код совместимости | LC1D |
| Момент затяжки | цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5
цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5
силовая цепь: 12 Н-м - клеммы с кольцевыми наконечниками шестигранный 13 мм M8
силовая цепь: 12 Н-м - шины шестигранный 13 мм M8 |
| Потребляемая мощность при срабатывании | 280-350 В·А 60 Hz 0.9 20 °C)
280-350 В·А 50 Гц 0.9 20 °C) |
| Механическая износостойкость | 8 млн. циклов |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| [ith] условный тепловой ток на открытом воздухе | 200 А в <60 °C для силовая цепь |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
315 А gG в <= 690 V координация тип 1 для силовая цепь
250 А gG в <= 690 V координация тип 2 для силовая цепь |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Номинальная включающая способность irms | 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
1660 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Пределы напряжения цепи управления | отпускание: 0,3...0,5 Uc переменный ток 50/60 Hz 55 °C)
находится в состоянии работы: 0,8...1,15 Uc переменный ток 50/60 Hz 55 °C) |
| Время работы | 20...35 мс включение
40...75 мс отключение |
| Потребляемая мощность при удержании, в·а | 2-18 В·А 60 Hz 0.9 20 °C)
2-18 В·А 50 Гц 0.9 20 °C) |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Технология использования катушек | встроенный симметричный защитный стабилитрон |
| Время без перекрытия | 1.5 мс при снятии напряжения между НЗ и НО контактом
1.5 мс при подаче напряжения между НЗ и НО контактом |
| Частота цепи сигнализации | 25...400 Гц |
| Мощность двигателя, квт | 40 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
75 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
80 кВт в 415...440 V переменный ток 50/60 Гц (AC-3)
90 кВт в 500 V переменный ток 50/60 Гц (AC-3)
100 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
75 кВт в 1000 V переменный ток 50/60 Гц (AC-3)
22 кВт в 400 V переменный ток 50/60 Гц (AC-4) |
| Тип вспом. контактов | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 |
| Контактная совместимость | M13 |
| Защитное исполнение | TH в соответствии с IEC 60068-2-30 |
| Соединения – клеммы | цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) |
| Электрическая износостойкость | 0.85 млн. циклов 150 А AC-3 при Ue <= 440 V
1 млн. циклов 200 А AC-1 при Ue <= 440 V |
| Механическая стойкость | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
удары контактор замкнут: 15 g (ном.) в течение 11 мс
удары контактор разомкнут: 6 g (ном.) в течение 11 мс |
| [icw] номинальный кратковременно допустимый ток | 250 А в <40 °C - 10 мин для силовая цепь
580 А в <40 °C - 1 мин для силовая цепь
1200 А в <40 °C - 10 с для силовая цепь
1400 А в <40 °C - 1 с для силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации |
| Максимальная частота коммутации | 1200 цикл/ч в <60 °C |
| Условия эксплуатации |
| Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 |
| Степень загрязнения | 3 |
| Огнестойкость | V1 в соответствии с UL 94
850 °C в соответствии с IEC 60695-2-1 |
| Категория перенапряжения | III |
| Рабочая температура | -5-60 °C |
| Теплоотдача | 3-4.5 Вт в 50/60 Гц |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Допустимая температура воздуха вокруг устройства | -40-70 °C при Uc |
| Степень защиты ip | IP20 лицевая панель в соответствии с IEC 60529 |
| Сертификаты | LROS (Lloyds register of shipping)
BV
RINA
CCC
GL
UL
ГОСТ
CSA
DNV |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP060301EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI100405 |
| Директива ec rohs | Соответствует |
