| Ширина | 85 мм |
| Высота | 180 мм |
| Глубина | 154 мм |
| Вес | 1.65 кг |
| Основные характеристики |

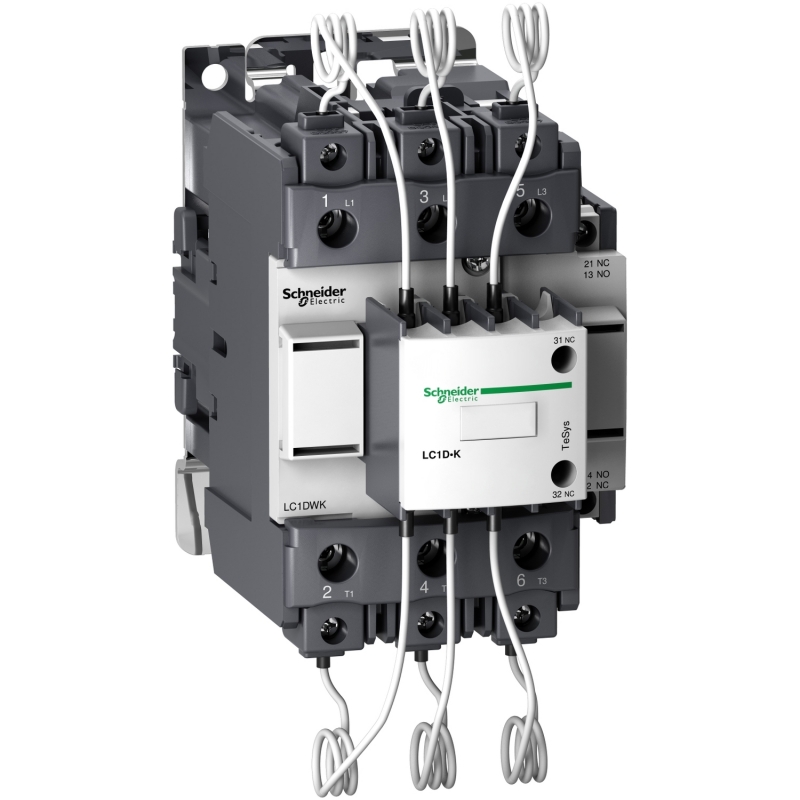

| Наименование продукта | TeSys LC1D.K |
| Описание полюсов | 3P |
| Напряжение цепи управления | 220 В переменный ток 50/60 Гц |
| Применение контактора | компенсация реактивной мощности |
| Категория применения | AC-6B |
| Вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 2 Н.З. для цепь сигнализации |
| Тип цепи управления | пер. ток в 50/60 Гц |
| Номинальная реактивная мощность | 35 кВАр в 230-230 В переменный ток 50/60 Гц в <60 °C
63 кВАр в 400-415 В переменный ток 50/60 Гц в <60 °C
67 кВАр в 440-440 В переменный ток 50/60 Гц в <60 °C
104 кВАр в 660-690 В переменный ток 50/60 Гц в <60 °C |
| Серия | TeSys |
| Серия продукта | TeSys D |
| Краткое название устройства | LC1DWK |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор для коммутации конденсаторов |
| Дополнительные характеристики |
| Монтажная опора | DIN-рейка
монтаж на панель |
| [ue] номинальное рабочее напряжение | силовая цепь: <= 690 V переменный ток 50/60 Гц |
| Код совместимости | LC1D |
| Момент затяжки | силовая цепь: 9 Н-м - разъем
цепь управления: 1.7 Н-м - клеммный блок с винтовыми зажимами |
| Тип вспом. контактов | тип механически связанный 1 Н.О. + 2 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 |
| Соединения – клеммы | силовая цепь: разъем 1 4-50 мм² - жесткость кабеля: жесткий кабель
силовая цепь: разъем 2 4-25 мм² - жесткость кабеля: жесткий кабель
силовая цепь: разъем 1 4-50 мм² - жесткость кабеля: гибкий без наконечника
силовая цепь: разъем 2 4-25 мм² - жесткость кабеля: гибкий без наконечника
силовая цепь: разъем 1 4-50 мм² - жесткость кабеля: гибкий с кабельным наконечником
силовая цепь: разъем 2 4-16 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель
цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником |
| Электрическая износостойкость | 300000 циклы при Ue 400 V
200000 циклы при Ue 690 V |
| Максимальная частота коммутации | 100 цикл/ч |
| Условия эксплуатации |
| Стандарты | UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60947-4-1
IEC 60831
IEC 60070 |
| Рабочая температура | -5-60 °C |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH в соответствии с IEC 60068-2-30 |
| Степень защиты ip | IP20 в соответствии с IEC 60529 |
| Сертификаты | UL
CSA
IEC |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP111274EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | N/A |
| Директива ec rohs | Соответствует |
