| Ширина | 168.5 мм |
| Высота | 174 мм |
| Глубина | 181 мм |
| Вес | 5.45 кг |
| Основные характеристики |

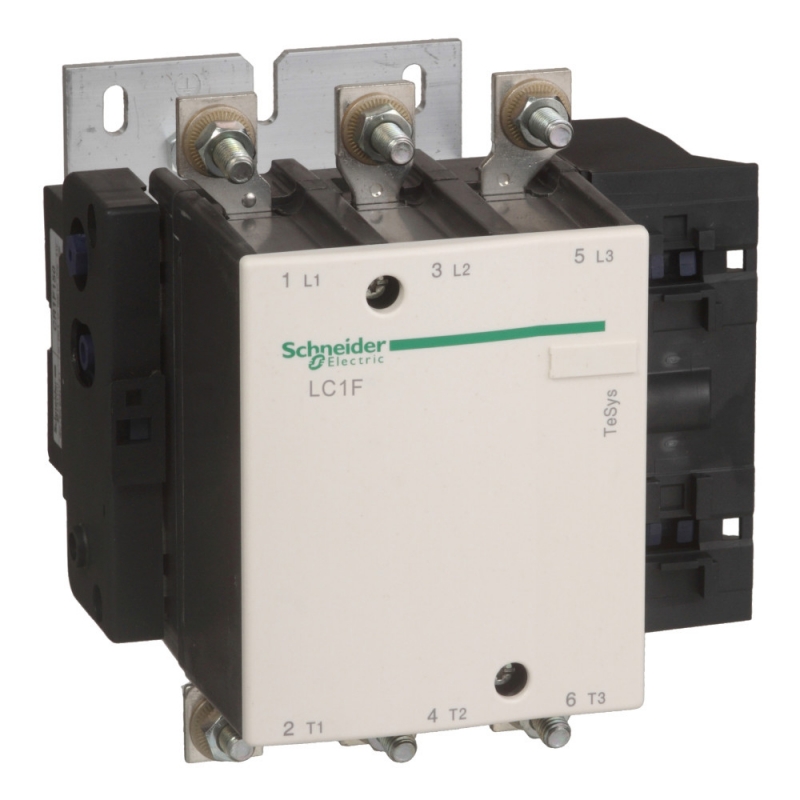

| Наименование продукта | TeSys F |
| Описание полюсов | 3P |
| Напряжение цепи управления | 24...575 V пер. ток 40...400 Hz with LX9 coil
24...460 V пост. ток with LX4 coil
100...250 V пер. ток 50/60 Hz with LXE coil
100...380 V пост. ток with LXE coil |
| Применение контактора | активная нагрузка
управление электродвигателем |
| Категория применения | AC-3
AC-4
AC-1 |
| Номинальная отключающая способность | 1480 А в соответствии с IEC 60947-4-1 |
| Среднее полное сопротивление | 0.33 мОм - Ith 275 А 50 Гц |
| Мощность, рассеиваемая одним полюсом | 25 Вт AC-1
12 Вт AC-3 |
| Серия | TeSys |
| Серия продукта | TeSys F |
| Краткое название устройства | LC1F |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель |
| [ue] номинальное рабочее напряжение | <= 690 V переменный ток 50/60 Гц |
| [ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C |
| Код совместимости | LC1F |
| Момент затяжки | силовая цепь: 18 Н-м
цепь управления: 1.2 Н-м
цепь управления: 0.6 Н-м |
| Потребляемая мощность при срабатывании | 950-1180 В·А, 40...400 Hz cos phi 0.9 (at 20 °C)with LX9 coil
737-902 В·А (at 20 °C)with LX4 coil
280-310 В·А, 50/60 Hz cos phi 0.5 (at 20 °C)with LXE coil
270-320 В·А (at 20 °C)with LXE coil |
| Механическая износостойкость | 10 млн. циклов |
| [ith] условный тепловой ток на открытом воздухе | 275 А в <40 °C |
| Соответствующий номинал предохранителя | 200 А aM в <= 440 V
315 А gG в <= 440 V |
| Номинальная включающая способность irms | 1850 А в соответствии с IEC 60947-4-1 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,85...1,1 Uc переменный ток 40...400 Hz 55 °C)
отпускание: 0.2...0.55 Uc переменный ток 40...400 Hz 55 °C)
находится в состоянии работы: 0,85...1,1 Uc постоянный ток 55 °C)
отпускание: 0,15...0,2 Uc постоянный ток 55 °C)
находится в состоянии работы: 85...275 V переменный ток 50/60 Hz 55 °C)
отпускание: 0...60 V переменный ток 50/60 Hz 55 °C)
находится в состоянии работы: 85...418 V постоянный ток 55 °C)
отпускание: 0...45 V постоянный ток 55 °C) |
| Время работы | 35 мс включение для with LX9 coil
130 мс отключение для with LX9 coil
30...40 мс включение для with LX4 coil
30...50 мс отключение для with LX4 coil
40...80 мс включение для with LXE coil
6...54 ms отключение для with LXE coil |
| Мощность двигателя, квт | 100 кВт в 415 V переменный ток 50/60 Гц (AC-3)
100 кВт в 440 V переменный ток 50/60 Гц (AC-3)
110 кВт в 500 V переменный ток 50/60 Гц (AC-3)
90 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
55 кВт в 220...240 V переменный ток 50/60 Гц (AC-3)
110 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
33 кВт в 400 V переменный ток 50/60 Гц (AC-4) |
| Соединения – клеммы | силовая цепь: шина 2 кабель (-и) - сечение шины: 25 x 3 mm
силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 150-150 мм²
силовая цепь: разъем 1 кабель (-и) 150-150 мм²
силовая цепь: болтовое соединение
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²
цепь управления: винтовой зажим 1.0 кабель (-и) 0.2-2.5 мм²гибкий без наконечника
цепь управления: винтовой зажим 1.0 кабель (-и) 0.25-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1.0 кабель (-и) 0.2-2.5 мм²жесткий кабель без наконечника |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Механическая стойкость | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
вибрации контактор замкнут: 5 g (ном.), 5...300 Гц
удары контактор разомкнут: 7 Гн для 1/2 синусоиды (11 мс
удары контактор замкнут: 15 Гн для 1/2 синусоиды (11 мс) |
| [icw] номинальный кратковременно допустимый ток | 1500 А в <40 °C - 10 с
920 А в <40 °C - 30 с
740 А в <40 °C - 1 мин
500 А в <40 °C - 3 мин
400 А в <40 °C - 10 мин |
| [ie] номинальный рабочий ток | 275 А 40 °C) в <= 440 V AC-1
185 А 55 °C) в <= 440 V AC-3 |
| Условия эксплуатации |
| Стандарты | IEC 60947-4-1
EN 60947-1
JIS C8201-4-1
EN 60947-4-1
IEC 60947-1 |
| Категория перенапряжения | III |
| Рабочая температура | -5-55 °C |
| Теплоотдача | 8-9.8 Вт
2.2-2.5 Вт |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH |
| Допустимая температура воздуха вокруг устройства | -40-70 °C |
| Степень защиты ip | IP2x лицевая панель с ограждениями в соответствии с IEC 60529
IP2x лицевая панель с ограждениями в соответствии с VDE 0106 |
| Сертификаты | ABS
LROS (Lloyds register of shipping)
RINA
CSA
CB
UL
BV
RMRoS
DNV |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP080208EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI100418 |
| Директива ec rohs | Соответствует |
