| Ширина | 201.5 мм |
| Высота | 203 мм |
| Глубина | 213 мм |
| Вес | 8.54 кг |
| Основные характеристики |

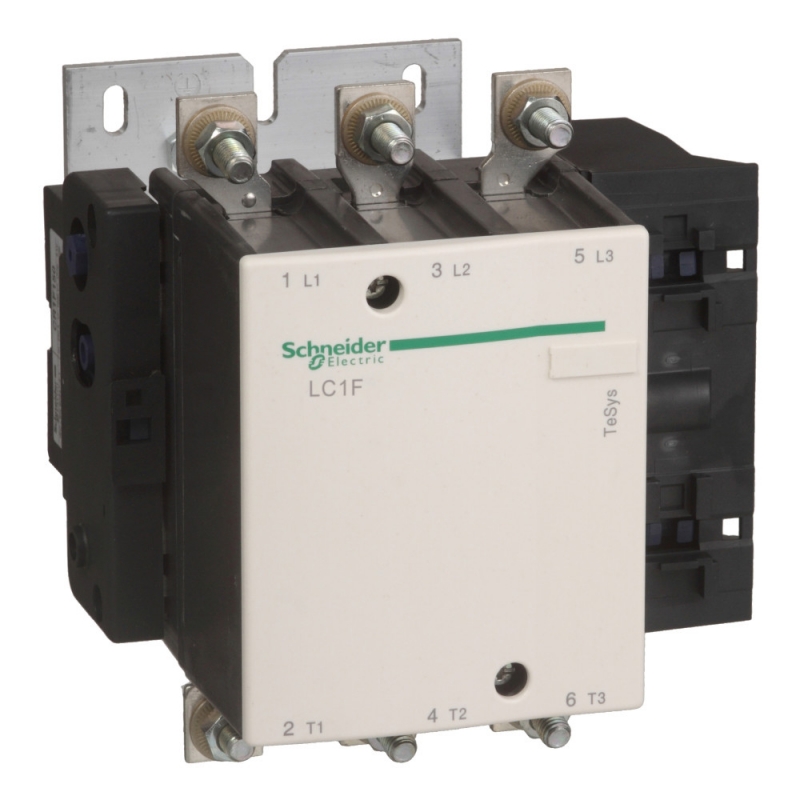

| Наименование продукта | TeSys F |
| Описание полюсов | 3P |
| Применение контактора | активная нагрузка
управление электродвигателем |
| Категория применения | AC-3
AC-4
AC-1 |
| Номинальная отключающая способность | 2120 А в соответствии с IEC 60947-4-1 |
| Среднее полное сопротивление | 0.3 мОм - Ith 350 А 50 Гц |
| Мощность, рассеиваемая одним полюсом | 37 Вт AC-1
21 Вт AC-3 |
| Серия | TeSys |
| Серия продукта | TeSys F |
| Краткое название устройства | LC1F |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель |
| [ue] номинальное рабочее напряжение | <= 1000 V переменный ток 50/60 Гц
<= 460 В постоянный ток |
| [ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C |
| Код совместимости | LC1F |
| Момент затяжки | силовая цепь: 35 Н-м |
| [ith] условный тепловой ток на открытом воздухе | 350 А в <40 °C |
| Соответствующий номинал предохранителя | 315 А aM в <= 440 V
400 А gG в <= 440 V |
| Номинальная включающая способность irms | 2650 А переменный ток в соответствии с IEC 60947-4-1 |
| Мощность двигателя, квт | 132 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
140 кВт в 415 V переменный ток 50/60 Гц (AC-3)
140 кВт в 440 V переменный ток 50/60 Гц (AC-3)
147 кВт в 1000 V переменный ток 50/60 Гц (AC-3)
160 кВт в 500 V переменный ток 50/60 Гц (AC-3)
75 кВт в 220...240 V переменный ток 50/60 Гц (AC-3)
160 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
51 кВт в 400 V переменный ток 50/60 Гц (AC-4) |
| Соединения – клеммы | силовая цепь: шина 2 кабель (-и) - сечение шины: 32 x 4 mm
силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 240-240 мм²
силовая цепь: разъем 1 кабель (-и) 240-240 мм²
силовая цепь: болтовое соединение |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Механическая стойкость | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
вибрации контактор замкнут: 5 g (ном.), 5...300 Гц
удары контактор разомкнут: 6 Гн для 1/2 синусоиды (11 мс)
удары контактор замкнут: 15 Гн для 1/2 синусоиды (11 мс) |
| [icw] номинальный кратковременно допустимый ток | 2200 А в <40 °C - 10 с
1230 А в <40 °C - 30 с
950 А в <40 °C - 1 мин
620 А в <40 °C - 3 мин
480 А в <40 °C - 10 мин |
| [ie] номинальный рабочий ток | 350 А 40 °C) в <= 440 V переменный ток AC-1
265 А 55 °C) в <= 440 V переменный ток AC-3 |
| Условия эксплуатации |
| Стандарты | IEC 60947-1
IEC 60947-4-1
JIS C8201-4-1
EN 60947-1
EN 60947-4-1 |
| Категория перенапряжения | III |
| Рабочая температура | -5-55 °C |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH |
| Допустимая температура воздуха вокруг устройства | -40-70 °C |
| Степень защиты ip | IP20 лицевая панель с ограждениями в соответствии с IEC 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |
| Сертификаты | ABS
CB
DNV
RMRoS
UL
CSA
RINA
LROS (Lloyds register of shipping)
BV |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP080208EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI100418 |
| Директива ec rohs | Соответствует |
