| Ширина | 45 мм |
| Высота | 58 мм |
| Глубина | 57 мм |
| Вес | 0.225 кг |
| Дополнительные характеристики |
| Монтажная опора | рейка
монтаж на панель |
| [ue] номинальное рабочее напряжение | силовая цепь: 690 V переменный ток 50/60 Гц
цепь сигнализации: 690 V переменный ток 50/60 Гц |
| [ui] номинальное напряжение изоляции | силовая цепь: 600 В в соответствии с UL 508
силовая цепь: 690 В в соответствии с IEC 60947-4-1
цепь сигнализации: 690 В в соответствии с IEC 60947-4-1
цепь сигнализации: 690 В в соответствии с IEC 60947-5-1
цепь сигнализации: 600 В в соответствии с UL 508
силовая цепь: 600 В в соответствии с CSA C22.2 № 14
цепь сигнализации: 600 В в соответствии с CSA C22.2 № 14 |
| Код совместимости | LP1K |
| Момент затяжки | 1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2
1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм |
| Механическая износостойкость | 10 млн. циклов |
| Категория перенапряжения | III |
| Огнестойкость | V1 в соответствии с UL 94
требование 2 в соответствии с NF F 16-101
требование 2 в соответствии с NF F 16-102 |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| [ith] условный тепловой ток на открытом воздухе | 20 А в <50 °C для силовая цепь
10 А в <50 °C для цепь сигнализации |
| Соответствующий номинал предохранителя | 25 А gG в <= 440 V для силовая цепь
25 А aM для силовая цепь
10 А gG для цепь сигнализации в соответствии с IEC 60947
10 А gG для цепь сигнализации в соответствии с VDE 0660 |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Номинальная включающая способность irms | 110 А переменный ток для цепь сигнализации в соответствии с IEC 60947
144 А переменный ток для силовая цепь в соответствии с NF C 63-110
144 А переменный ток для силовая цепь в соответствии с IEC 60947 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,8...1,15 Uc 50 °C)
отпускание: 0,1...0,75 Uc 50 °C) |
| Время работы | 30...40 мс включение катушки замыкание Н.О. контакта
10 мс отключение катушки и размыкание Н.О. контакта |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Пусковая мощность, вт | 3-3 Вт 20 °C) |
| Потребляемая мощность при удержании, вт | 3-3 Вт в 20 °C |
| Номинальная отключающая способность | 110 А в 440 V в соответствии с IEC 60947
80 А в 500 V в соответствии с IEC 60947
70 А в 660...690 V в соответствии с IEC 60947 |
| Тип вспом. контактов | тип мгновенный 1 Н.З. |
| Среднее полное сопротивление | 3 мОм - Ith 20 А 50 Гц для силовая цепь |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Максимальная частота коммутации | 3600 цикл/ч |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP1503003EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI1503003EN |
| Директива ec rohs | Соответствует |
| Основные характеристики |
| Описание полюсов | 3P |
| Применение контактора | активная нагрузка
управление электродвигателем |
| Категория применения | AC-1
AC-4
AC-3 |
| Серия | TeSys |
| [ie] номинальный рабочий ток | 12 А 50 °C) в <= 440 V AC-3 для силовая цепь
10 А 60 °C) в <= 440 V AC-3 для силовая цепь
20 А 50 °C) в <= 690 V AC-1 для силовая цепь
16 А 60 °C) в <= 690 V AC-1 для силовая цепь |
| Серия продукта | TeSys K |

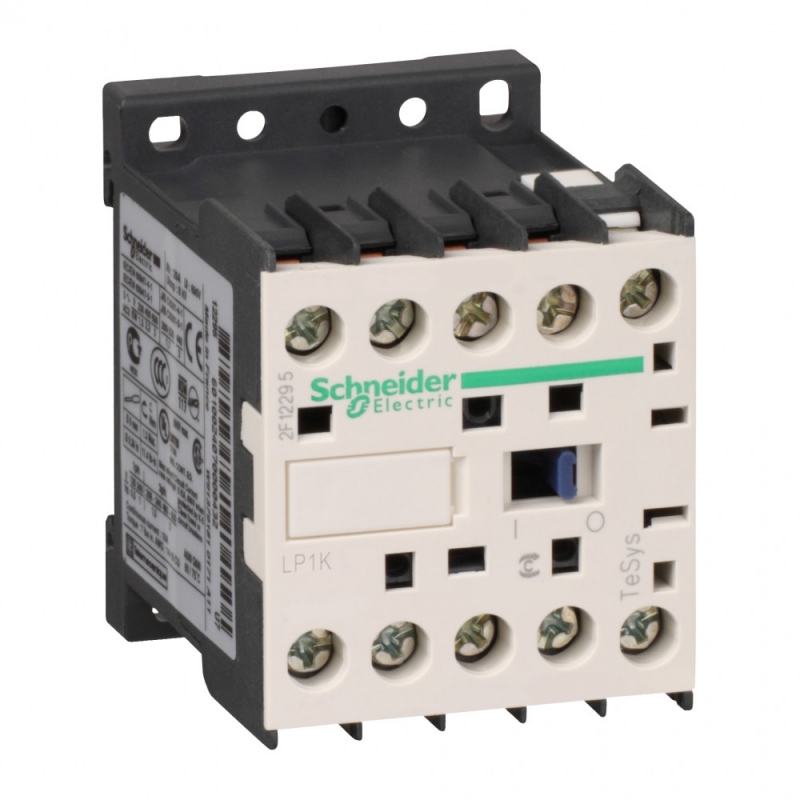

| Краткое название устройства | LP1K |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Вспомогательные контакты | 1 Н.З. |
| Условия эксплуатации |
| Рабочая температура | -25-50 °C |
| Рабочая высота | 2000 м без ухудшения номинальных значений |
| Допустимая температура воздуха вокруг устройства | -40-70 °C при Uc |
| Сертификаты | UL
CSA |
| Температура окружающей среды при хранении | -50-80 °C |
